Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Makita DLM431'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

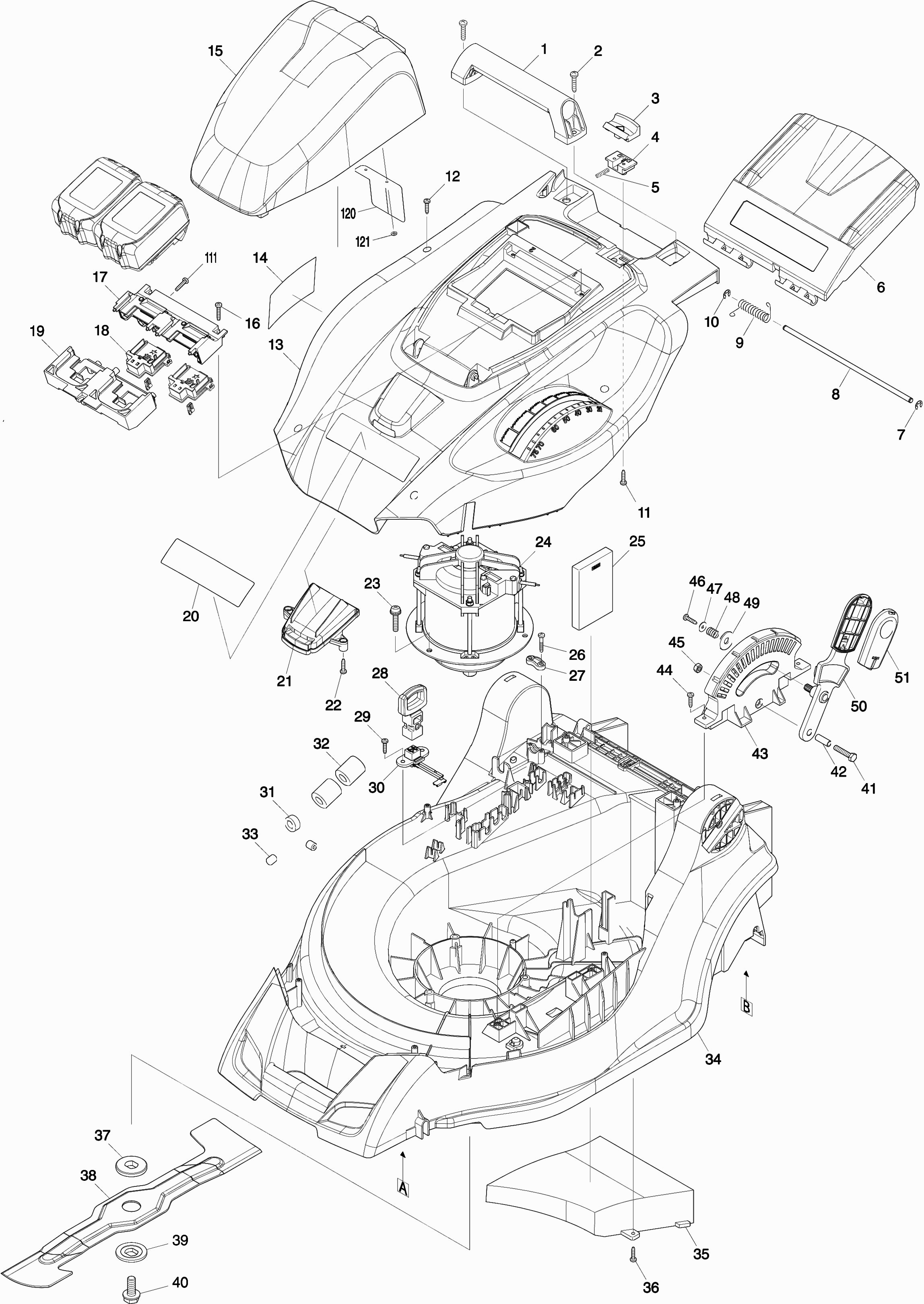

Dibujo técnico de los/las Makita DLM431
Lista de las piezas de repuesto de Makita DLM431
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Manija TSC 55 | ||||
| 001 | 273675-0 | 3.60 | 4.36 | |
| Tornillo autoperforante Pf 5x25 | ||||
| 002 | 266459-3 | 1.00 | 1.21 | |
| Botón de desbloqueo | ||||
| 003 | 453250-0 | 2.40 | 2.90 | |
| Base de botón de desbloqueo | ||||
| 004 | 453251-8 | 1.20 | 1.45 | |
| Resorte de compresión 4 | ||||
| 005 | 233173-6 | 1.00 | 1.21 | |
| Cubierta del recogedor de césped | ||||
| 006 | 141300-0 | 9.60 | 11.62 | |
| No hay información disponible, no se puede pedir | ||||
| 006-1 | 890375-3 | |||
| No hay información disponible, no se puede pedir | ||||
| 006A | 890375-3 | |||
| Anillo de retención E-5 | ||||
| 007 | 961018-5 | 1.00 | 1.21 | |
| Varilla 6 | ||||
| 008 | 256871-5 | 2.40 | 2.90 | |
| Resorte de torsión 6mm | ||||
| 009 | 233597-6 | 1.20 | 1.45 | |
| Anillo de retención E-5 | ||||
| 010 | 961018-5 | 1.00 | 1.21 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 011 | 265B67-9 | 1.00 | 1.21 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 012 | 265B67-9 | 1.00 | 1.21 | |
| Cubierta de la cubierta del cortacésped M | ||||
| 013 | 456347-4 | 13.20 | 15.97 | |
| PLACA DE IDENTIFICACIÓN | ||||
| 014 | 851P60-9 | 3.60 | 4.36 | |
| Cubierta de la batería | ||||
| 015 | 143506-6 | 23.10 | 27.95 | |
| Etiqueta "advertencia" | ||||
| 015 | 890380-0 | 2.40 | 2.90 | |
| Etiqueta "advertencia" | ||||
| 015A | 890380-0 | 2.40 | 2.90 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 016 | 265B67-9 | 1.00 | 1.21 | |
| Caja del terminal | ||||
| 017 | 187926-4 | 10.80 | 13.07 | |
| Pluma de goma 6 | ||||
| 017 | 263005-3 | 1.00 | 1.21 | |
| Pluma de goma 6 | ||||
| 017A | 263005-3 | 1.00 | 1.21 | |
| Unidad de conexión (3 contactos) | ||||
| 018 | 644808-8 | 3.60 | 4.36 | |
| Caja del terminal | ||||
| 019 | 187926-4 | 10.80 | 13.07 | |
| Pluma de goma 6 | ||||
| 019 | 263005-3 | 1.00 | 1.21 | |
| Pluma de goma 6 | ||||
| 019A | 263005-3 | 1.00 | 1.21 | |
| Etiqueta "Makita" Blm430 | ||||
| 020 | 890383-4 | 2.40 | 2.90 | |
| No hay información disponible, no se puede pedir | ||||
| 021 | 453258-4 | |||
| TAPSCHR 4X18MM DGA520 A | ||||
| 022 | 265B67-9 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 023 | 266774-5 | |||
| Motor 2X18V AM/DLM A | ||||
| 024 | 629434-4 | 99.00 | 119.79 | |
| Controlador 2x18v | ||||
| 025 | 620479-5 | 88.00 | 106.48 | |
| No hay información disponible, no se puede pedir | ||||
| 026 | 265999-8 | |||
| Soporte de abrazadera | ||||
| 027 | 687149-9 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 028 | 643890-4 | |||
| TAPSCHR 4X18MM DGA520 A | ||||
| 029 | 265B67-9 | 1.00 | 1.21 | |
| Arnés de cable | ||||
| 030 | 632F82-6 | 3.60 | 4.36 | |
| Filtro de línea | ||||
| 031 | 688131-1 | 1.00 | 1.21 | |
| Filtro de línea | ||||
| 032 | 688140-0 | 4.80 | 5.81 | |
| Filtro de línea | ||||
| 033 | 688164-6 | 1.00 | 1.21 | |
| Cubierta de cortacésped | ||||
| 034 | 456346-6 | 56.10 | 67.88 | |
| Tapa inferior | ||||
| 035 | 453239-8 | 4.80 | 5.81 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 036 | 265B67-9 | 1.00 | 1.21 | |
| Brida interna 40 | ||||
| 037 | 224444-2 | 3.60 | 4.36 | |
| CIRKELMES COMBI 43CM | ||||
| 038 | 191D43-8 | 9.00 | 10.89 | |
| CIRKELMES COMBI 43CM | ||||
| 038-1 | 191D43-8 | 9.00 | 10.89 | |
| Brida externa 40 | ||||
| 039 | 224445-0 | 3.60 | 4.36 | |
| Tornillo Allen M10X25mm Am/Blm | ||||
| 040 | 266731-3 | 1.20 | 1.45 | |
| Tornillo de cabeza hexagonal M6X30Mm Am/Blm | ||||
| 041 | 921352-5 | 1.00 | 1.21 | |
| Manga 6 Am/Blm | ||||
| 042 | 257670-8 | 1.00 | 1.21 | |
| Placa de ajuste | ||||
| 043 | 453255-0 | 6.00 | 7.26 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 044 | 265B67-9 | 1.00 | 1.21 | |
| Tuerca hexagonal M6 | ||||
| 045 | 931302-2 | 1.00 | 1.21 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 046 | 265B67-9 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 047 | 267102-7 | |||
| No hay información disponible, no se puede pedir | ||||
| 048 | 231297-2 | |||
| Arandela de bloqueo 5 | ||||
| 049 | 253808-3 | 1.20 | 1.45 | |
| Palanca de ajuste | ||||
| 050 | 453252-6 | 3.60 | 4.36 | |
| Cubierta Blm430 | ||||
| 051 | 453253-4 | 2.40 | 2.90 | |
| Tapa de rueda "trasera" | ||||
| 052 | 453241-1 | 8.40 | 10.16 | |
| Tuerca de seguridad M8 Dcs230T A | ||||
| 053 | 252145-2 | 1.00 | 1.21 | |
| Cojinete Deslizante 10 | ||||
| 054 | 214067-4 | 1.20 | 1.45 | |
| No hay información disponible, no se puede pedir | ||||
| 055 | 453243-7 | |||
| Rodamiento de bolas 6200llb | ||||
| 056 | 211066-7 | 4.80 | 5.81 | |
| Eje Trasero Blm/Am A | ||||
| 057 | 162C97-6 | 17.60 | 21.30 | |
| Eje Trasero Blm/Am A | ||||
| 057-1 | 162C97-6 | 17.60 | 21.30 | |
| Rodamiento de bolas 6200llb | ||||
| 058 | 211066-7 | 4.80 | 5.81 | |
| No hay información disponible, no se puede pedir | ||||
| 059 | 453243-7 | |||
| Cojinete Deslizante 10 | ||||
| 060 | 214067-4 | 1.20 | 1.45 | |
| Tuerca de seguridad M8 Dcs230T A | ||||
| 061 | 252145-2 | 1.00 | 1.21 | |
| Tapa de rueda "trasera" | ||||
| 062 | 453241-1 | 8.40 | 10.16 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 063 | 265B67-9 | 1.00 | 1.21 | |
| Placa de montaje Blm/Am | ||||
| 064 | 346545-7 | 2.40 | 2.90 | |
| Tuerca de bloqueo hexagonal 5x8 | ||||
| 065 | 252103-8 | 1.20 | 1.45 | |
| Arandela 5mm DSP601 A | ||||
| 066 | 253414-4 | 1.00 | 1.21 | |
| Varilla de acoplamiento | ||||
| 067 | 346543-1 | 14.30 | 17.30 | |
| Resorte de tracción 16mm | ||||
| 068 | 231875-8 | 2.40 | 2.90 | |
| Arandela 5mm DSP601 A | ||||
| 069 | 253414-4 | 1.00 | 1.21 | |
| Tuerca de bloqueo hexagonal 5x8 | ||||
| 070 | 252103-8 | 1.20 | 1.45 | |
| Rueda delantera DLM382 | ||||
| 071 | 459100-7 | 13.20 | 15.97 | |
| Tuerca de seguridad M8 Dcs230T A | ||||
| 072 | 252145-2 | 1.00 | 1.21 | |
| Cojinete Deslizante 10 | ||||
| 073 | 214067-4 | 1.20 | 1.45 | |
| Rueda delantera DLM382 | ||||
| 074 | 459100-7 | 13.20 | 15.97 | |
| Rodamiento de bolas 6200llb | ||||
| 075 | 211066-7 | 4.80 | 5.81 | |
| Ya no disponible, sin reemplazo | ||||
| 076 | 162C68-3 | |||
| Ya no disponible, sin reemplazo | ||||
| 076-1 | 162C68-3 | |||
| TAPSCHR 4X18MM DGA520 A | ||||
| 077 | 265B67-9 | 1.00 | 1.21 | |
| Tapa de cobertura STM 1800 | ||||
| 078 | 456353-9 | 6.00 | 7.26 | |
| Rodamiento de bolas 6200llb | ||||
| 079 | 211066-7 | 4.80 | 5.81 | |
| Rueda delantera DLM382 | ||||
| 080 | 459100-7 | 13.20 | 15.97 | |
| Cojinete Deslizante 10 | ||||
| 081 | 214067-4 | 1.20 | 1.45 | |
| Tuerca de seguridad M8 Dcs230T A | ||||
| 082 | 252145-2 | 1.00 | 1.21 | |
| Rueda delantera DLM382 | ||||
| 083 | 459100-7 | 13.20 | 15.97 | |
| Manija del interruptor | ||||
| 084 | 326636-0 | 6.00 | 7.26 | |
| Caja de la palanca de cambio | ||||
| 085 | 456351-3 | 2.40 | 2.90 | |
| Tapa de palanca de cambio | ||||
| 086 | 456352-1 | 2.40 | 2.90 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 087 | 265B67-9 | 1.00 | 1.21 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 088 | 265B67-9 | 1.00 | 1.21 | |
| Tapa de la caja del interruptor | ||||
| 089 | 143508-2 | 4.80 | 5.81 | |
| Etiqueta de advertencia | ||||
| 089 | 890374-5 | 2.40 | 2.90 | |
| Etiqueta de advertencia | ||||
| 089A | 890374-5 | 2.40 | 2.90 | |
| Tornillo 4x20 | ||||
| 090 | 911138-5 | 1.00 | 1.21 | |
| Palanca Dlm380 | ||||
| 091 | 455075-8 | 1.20 | 1.45 | |
| Resorte de tracción 9mm | ||||
| 092 | 231876-6 | 1.00 | 1.21 | |
| Botón giratorio ABB OHYS2AJ | ||||
| 093 | 455074-0 | 1.20 | 1.45 | |
| Muelle de compresión 6mm | ||||
| 094 | 233068-3 | 1.00 | 1.21 | |
| Interruptor | ||||
| 095 | 650730-9 | 11.00 | 13.31 | |
| Carcasa de interruptor | ||||
| 096 | 456349-0 | 6.00 | 7.26 | |
| Soporte de abrazadera | ||||
| 097 | 687149-9 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 098 | 265999-8 | |||
| Varilla de empuje (superior) | ||||
| 099 | 143510-5 | 14.30 | 17.30 | |
| Cable eléctrico | ||||
| 100 | 660330-7 | 22.00 | 26.62 | |
| Tornillo de tuerca M6x50mm | ||||
| 101 | 265A14-4 | 1.00 | 1.21 | |
| Botón estrella M6 | ||||
| 102 | 264070-5 | 2.40 | 2.90 | |
| Botón estrella M6 | ||||
| 103 | 264070-5 | 2.40 | 2.90 | |
| Tornillo de tuerca M6x50mm | ||||
| 104 | 265A14-4 | 1.00 | 1.21 | |
| Barra de empuje (inferior) | ||||
| 105 | 326635-2 | 13.20 | 15.97 | |
| Soporte | ||||
| 106 | 456354-7 | 1.20 | 1.45 | |
| Perilla de estrella M8X35mm Am/Blm | ||||
| 107 | 266729-0 | 2.40 | 2.90 | |
| Perilla de estrella M8X35mm Am/Blm | ||||
| 108 | 266729-0 | 2.40 | 2.90 | |
| Indicador M | ||||
| 109 | 456355-5 | 2.40 | 2.90 | |
| Bolsa de recolección de césped Blm430 A | ||||
| 110 | 127276-5 | 63.80 | 77.20 | |
| Bolsa de recolección de césped Blm430 A | ||||
| 110-1 | 127276-5 | 63.80 | 77.20 | |
| Bolsa de recolección de césped Blm430 A | ||||
| 110-2 | 127276-5 | 63.80 | 77.20 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 111 | 265B67-9 | 1.00 | 1.21 | |
| Soporte de bolsa de césped DLM431 | ||||
| 112 | 327179-5 | 13.20 | 15.97 | |
| Soporte de bolsa de césped DLM431 | ||||
| 112-1 | 327179-5 | 13.20 | 15.97 | |
| Arandela de bloqueo 5 | ||||
| 113 | 267438-4 | 1.00 | 1.21 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 114 | 265B67-9 | 1.00 | 1.21 | |
| Anillo de goma Dlm431 | ||||
| 120 | 424824-4 | 6.00 | 7.26 | |
| Anillo de parada Cs-3 * | ||||
| 121 | 259015-6 | 1.00 | 1.21 | |
| Tornillo 4x20 | ||||
| 122 | 911138-5 | 1.00 | 1.21 | |
| Brazo de cambio | ||||
| 123 | 455078-2 | 1.20 | 1.45 | |
| Circuito LED | ||||
| 124 | 143505-8 | 17.60 | 21.30 | |
