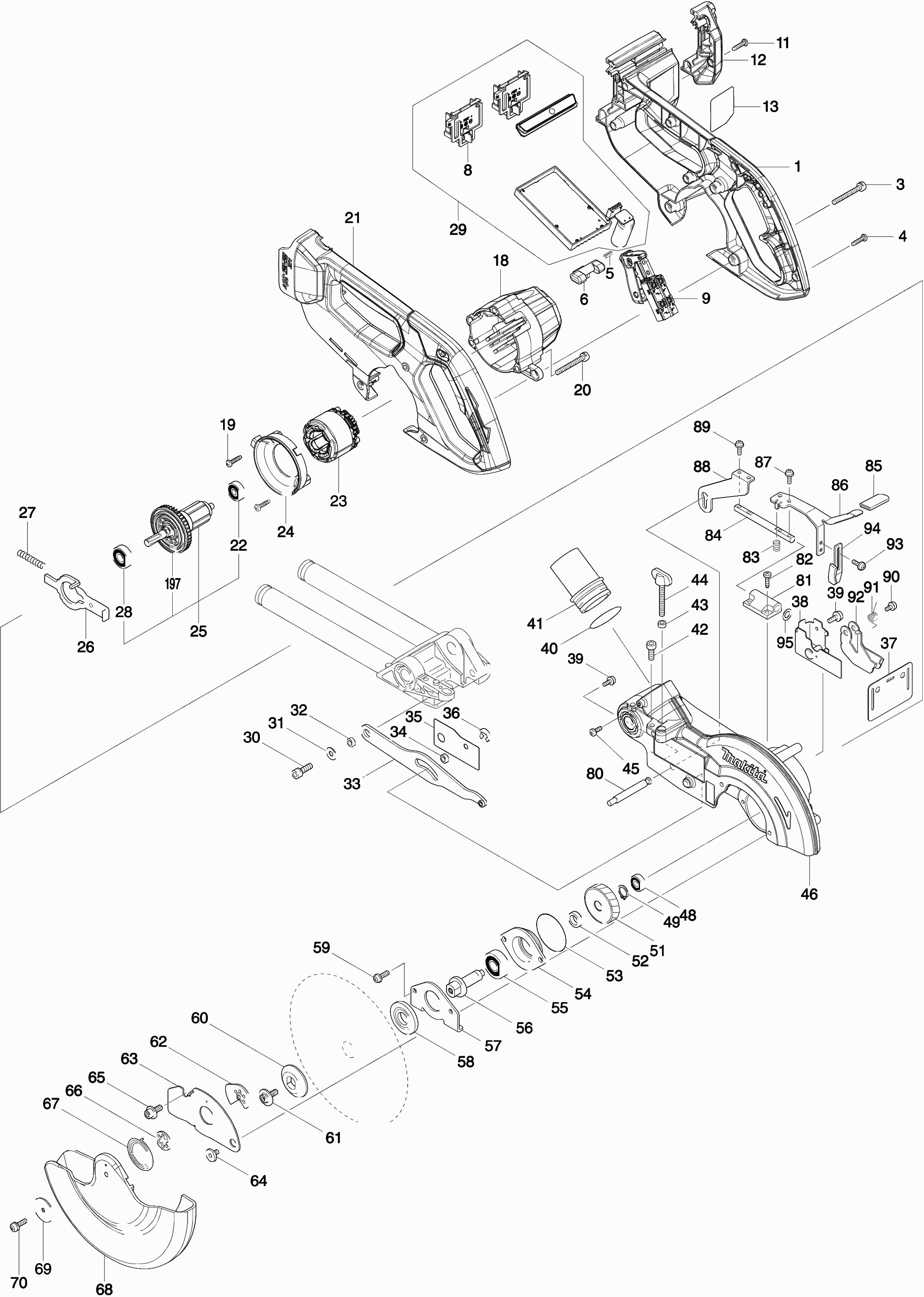

Dibujo técnico de los/las Makita DLS714
Lista de las piezas de repuesto de Makita DLS714
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Conjunto de manijas | ||||
| 001 | 183B55-3 | 63.80 | 77.20 | |
| Tornillo 5x45 | ||||
| 003 | 911268-2 | 1.00 | 1.21 | |
| Tornillo de grifo 4x18 | ||||
| 004 | 265A48-7 | 1.00 | 1.21 | |
| Resorte de compresión 4 | ||||
| 005 | 231397-8 | 1.00 | 1.21 | |
| Botón de bloqueo | ||||
| 006 | 456024-8 | 3.60 | 4.36 | |
| Unidad de conexión (3 contactos) | ||||
| 008 | 644808-8 | 3.60 | 4.36 | |
| Interruptor | ||||
| 009 | 650756-1 | 35.20 | 42.59 | |
| Tornillo de grifo 4x18 | ||||
| 011 | 265A48-7 | 1.00 | 1.21 | |
| Tapa de cobertura STM 1800 | ||||
| 012 | 143268-6 | 7.20 | 8.71 | |
| Pluma de goma 6 | ||||
| 012A | 263005-3 | 1.00 | 1.21 | |
| PLACA DE IDENTIFICACIÓN | ||||
| 013 | 851E60-3 | 3.60 | 4.36 | |
| Carcasa del motor | ||||
| 018 | 456022-2 | 10.80 | 13.07 | |
| Tornillo de grifo 4x18 | ||||
| 019 | 265A48-7 | 1.00 | 1.21 | |
| Tornillo 5x45 | ||||
| 020 | 911268-2 | 1.00 | 1.21 | |
| Conjunto de manijas | ||||
| 021 | 183B55-3 | 63.80 | 77.20 | |
| Rodamiento de bolas 607llb | ||||
| 022 | 211021-9 | 4.80 | 5.81 | |
| Motor 2x18v | ||||
| 023 | 629157-4 | 38.72 | 46.85 | |
| VELD DSP600 A | ||||
| 023-1 | 629B69-3 | 12.10 | 14.64 | |
| Placa Intermedia | ||||
| 024 | 456023-0 | 3.60 | 4.36 | |
| No hay información disponible, no se puede pedir | ||||
| 025 | 519373-5 | |||
| Bloqueo de Eje | ||||
| 026 | 344681-3 | 3.60 | 4.36 | |
| Resorte de compresión 5 | ||||
| 027 | 233092-6 | 1.00 | 1.21 | |
| Rodamiento de bolas 629ddw | ||||
| 028 | 211092-6 | 4.80 | 5.81 | |
| Controlador | ||||
| 029 | 143291-1 | 248.60 | 300.81 | |
| CONTROLLER DLS714 | ||||
| 029-1 | 141P88-8 | 137.50 | 166.38 | |
| Tornillo Allen M6x20 | ||||
| 030 | 265905-3 | 1.20 | 1.45 | |
| Arandela 6 | ||||
| 031 | 253804-1 | 1.00 | 1.21 | |
| Arandela 16 | ||||
| 032 | 257163-5 | 1.20 | 1.45 | |
| Placa de Conexión | ||||
| 033 | 154643-1 | 14.30 | 17.30 | |
| Arandela 16 | ||||
| 034 | 257163-5 | 1.20 | 1.45 | |
| Cubierta de Conexion | ||||
| 035 | 346330-8 | 1.20 | 1.45 | |
| Anillo de retención E-5 | ||||
| 036 | 961018-5 | 1.00 | 1.21 | |
| Placa de goma | ||||
| 037 | 421626-9 | 1.20 | 1.45 | |
| No hay información disponible, no se puede pedir | ||||
| 038 | 165414-1 | |||
| Tornillo 4X10 | ||||
| 039 | 911113-1 | 1.00 | 1.21 | |
| Anillo O 35 | ||||
| 040 | 213460-9 | 1.20 | 1.45 | |
| STOFAFZUIGADAPTER AFKORTZAAG | ||||
| 041 | 419277-0 | 2.00 | 2.42 | |
| Perno hexagonal 6x16 | ||||
| 042 | 265251-4 | 1.00 | 1.21 | |
| Arandela de plástico 5 | ||||
| 043 | 262001-8 | 1.39 | 1.68 | |
| Tornillo de ala m6x43 | ||||
| 044 | 265717-4 | 2.40 | 2.90 | |
| Tornillo autorroscante M4x12mm Ck | ||||
| 045 | 266026-4 | 1.00 | 1.21 | |
| Tapa de protección Cpl DLS714 | ||||
| 046 | 140699-0 | 132.00 | 159.72 | |
| Pasador de Goma 4 | ||||
| 046A | 263002-9 | 1.00 | 1.21 | |
| Pluma de goma 6 | ||||
| 046B | 263005-3 | 1.00 | 1.21 | |
| Etiqueta de advertencia | ||||
| 046C | 810968-0 | 2.40 | 2.90 | |
| Rodamiento de bolas 607llb | ||||
| 048 | 211021-9 | 4.80 | 5.81 | |
| Arandela de bloqueo S-12 | ||||
| 049 | 961052-5 | 1.00 | 1.21 | |
| Engranaje 53 | ||||
| 051 | 227810-2 | 7.20 | 8.71 | |
| Tornillo hexagonal M6x16mm | ||||
| 051 | 266733-9 | 1.20 | 1.45 | |
| Arandela 12 | ||||
| 052 | 257088-3 | 1.20 | 1.45 | |
| Anillo O 46 | ||||
| 053 | 213623-7 | 1.00 | 1.21 | |
| Caja de Cojinete | ||||
| 054 | 317193-9 | 10.80 | 13.07 | |
| Rodamiento de bolas 6201dw1 | ||||
| 055 | 211129-9 | 8.40 | 10.16 | |
| Émbolo | ||||
| 056 | 323798-5 | 11.00 | 13.31 | |
| Bloqueo del rodamiento | ||||
| 057 | 285736-4 | 2.40 | 2.90 | |
| Brida interna 40 | ||||
| 058 | 224370-5 | 6.00 | 7.26 | |
| Tornillo 5x16 | ||||
| 059 | 911224-2 | 1.00 | 1.21 | |
| Brida externa 40 | ||||
| 060 | 224275-9 | 7.20 | 8.71 | |
| Tornillo hexagonal M6x16mm | ||||
| 061 | 266733-9 | 1.20 | 1.45 | |
| Placa de centrado | ||||
| 062 | 345585-2 | 3.60 | 4.36 | |
| Tapa de la placa de cubierta | ||||
| 063 | 346232-8 | 6.00 | 7.26 | |
| Anillo O 46 | ||||
| 063 | 213623-7 | 1.00 | 1.21 | |
| Tornillo hexagonal M6 | ||||
| 064 | 265985-9 | 2.40 | 2.90 | |
| Perno hexagonal 6x16 | ||||
| 065 | 266732-1 | 1.20 | 1.45 | |
| Arandela de centrado | ||||
| 066 | 345589-4 | 1.20 | 1.45 | |
| Resorte de torsión 24 | ||||
| 067 | 231934-8 | 2.40 | 2.90 | |
| Placa de Protección | ||||
| 068 | 453298-2 | 17.60 | 21.30 | |
| Arandela 5 | ||||
| 069 | 267136-0 | 1.20 | 1.45 | |
| Tornillo hexagonal 5x16 | ||||
| 070 | 265491-4 | 1.00 | 1.21 | |
| Perno de bloqueo | ||||
| 080 | 324455-8 | 2.40 | 2.90 | |
| Soporte de eje | ||||
| 081 | 452134-9 | 4.80 | 5.81 | |
| Tornillo autorroscante Ct4x16 | ||||
| 082 | 266034-5 | 1.00 | 1.21 | |
| Resorte de compresión 7 | ||||
| 083 | 231316-4 | 1.00 | 1.21 | |
| Varilla 8 | ||||
| 084 | 325980-2 | 2.40 | 2.90 | |
| Tapa | ||||
| 085 | 421589-9 | 1.20 | 1.45 | |
| Manija Desbloqueo | ||||
| 086 | 346320-1 | 3.60 | 4.36 | |
| Tornillo 4X10 | ||||
| 087 | 911113-1 | 1.00 | 1.21 | |
| Placa de Bloqueo | ||||
| 088 | 346322-7 | 2.40 | 2.90 | |
| Tornillo 4X10 | ||||
| 089 | 911113-1 | 1.00 | 1.21 | |
| Tornillo 4X10 | ||||
| 090 | 911114-9 | 1.00 | 1.21 | |
| Resorte de tracción 8 | ||||
| 091 | 231690-0 | 1.20 | 1.45 | |
| Afschermkap Dls714 | ||||
| 092 | 346550-4 | 2.40 | 2.90 | |
| Tornillo 4X10 | ||||
| 093 | 911113-1 | 1.00 | 1.21 | |
| Manija auxiliar | ||||
| 094 | 346321-9 | 1.20 | 1.45 | |
| Arandela de cierre 8 x 14 x 0,5 mm | ||||
| 095 | 253215-0 | 1.00 | 1.21 | |
| Resorte de Compresión 6 | ||||
| 113 | 231325-3 | 1.00 | 1.21 | |
| Escala trasera | ||||
| 114 | 319193-5 | 42.90 | 51.91 | |
| Tornillo hexagonal M6X25 A | ||||
| 115 | 922344-7 | 1.00 | 1.21 | |
| Tornillo de ala 6x10 | ||||
| 116 | 924306-1 | 1.20 | 1.45 | |
| MANGUITO ROSCADO | ||||
| 117 | 416535-5 | 1.20 | 1.45 | |
| Resorte de torsión 28 Dls714 | ||||
| 118 | 233520-1 | 3.60 | 4.36 | |
| MANGUITO ROSCADO | ||||
| 119 | 416535-5 | 1.20 | 1.45 | |
| Tornillo de mariposa M6x28 | ||||
| 120 | 265790-4 | 1.00 | 1.21 | |
| Resorte de Compresión 6 | ||||
| 121 | 231325-3 | 1.00 | 1.21 | |
| Arandela 26 | ||||
| 122 | 257214-4 | 8.40 | 10.16 | |
| Soporte de brazo de guía | ||||
| 123 | 318651-8 | 10.80 | 13.07 | |
| Tornillo de cabeza hexagonal M6x8 | ||||
| 124 | 265894-2 | 1.00 | 1.21 | |
| Aliviador de tensión | ||||
| 127 | 687045-1 | 3.60 | 4.36 | |
| Tornillo autorroscante M4x12mm Ck | ||||
| 128 | 266026-4 | 1.00 | 1.21 | |
| Tornillo 4X10 | ||||
| 129 | 911113-1 | 1.00 | 1.21 | |
| Manija TSC 55 | ||||
| 130 | 416006-2 | 4.80 | 5.81 | |
| Tornillo de ajuste | ||||
| 131 | 913106-4 | 1.00 | 1.21 | |
| Tuerca hexagonal 10x17 | ||||
| 132 | 252144-4 | 3.60 | 4.36 | |
| Resorte 5 para palanca 100 | ||||
| 133 | 231266-3 | 1.20 | 1.45 | |
| Anillo 10 | ||||
| 134 | 253024-7 | 1.00 | 1.21 | |
| Tapa 16 | ||||
| 135 | 286236-7 | 1.00 | 1.21 | |
| Brazo completo | ||||
| 136 | 140609-7 | 72.60 | 87.85 | |
| Rodamiento de bolas lineal 2560 | ||||
| 136A | 211376-2 | 23.10 | 27.95 | |
| Anillo de fieltro 25 | ||||
| 136B | 262077-5 | 2.40 | 2.90 | |
| Pluma de goma 6 | ||||
| 136C | 263005-3 | 1.00 | 1.21 | |
| Tapa | ||||
| 136D | 344638-4 | 1.20 | 1.45 | |
| Pasador de liberación | ||||
| 137 | 324295-4 | 3.60 | 4.36 | |
| Perno hexagonal 6x16 | ||||
| 138 | 265251-4 | 1.00 | 1.21 | |
| Distanciador | ||||
| 139 | 345299-3 | 2.40 | 2.90 | |
| Arandela 6 | ||||
| 140 | 253726-5 | 1.00 | 1.21 | |
| Resorte de torsión 8 | ||||
| 141 | 231663-3 | 1.00 | 1.21 | |
| Tornillo Ph L8 | ||||
| 142 | 265113-6 | 1.00 | 1.21 | |
| Punto de marcación | ||||
| 143 | 343678-9 | 1.20 | 1.45 | |
| Tornillo autorroscante M4x12mm Ck | ||||
| 144 | 266026-4 | 1.00 | 1.21 | |
| Brazo frontal completo | ||||
| 145 | 140608-9 | 63.80 | 77.20 | |
| Brazo de Bloqueo | ||||
| 146 | 344643-1 | 2.40 | 2.90 | |
| Arandela 20 | ||||
| 147 | 253948-7 | 1.00 | 1.21 | |
| Arandela 8 x 14 x 1mm | ||||
| 148 | 253835-0 | 1.00 | 1.21 | |
| Tornillo M6 | ||||
| 149 | 251267-5 | 1.00 | 1.21 | |
| Tornillo hexagonal 6x10 | ||||
| 150 | 251961-9 | 1.00 | 1.21 | |
| Tornillo hexagonal 6x10 | ||||
| 151 | 251961-9 | 1.00 | 1.21 | |
| Botón 20 | ||||
| 152 | 271601-3 | 1.00 | 1.21 | |
| Anillo O 5 | ||||
| 153 | 213021-5 | 1.00 | 1.21 | |
| Perno de bloqueo | ||||
| 154 | 324183-5 | 1.20 | 1.45 | |
| Tubo 16-90 | ||||
| 155 | 331350-5 | 6.00 | 7.26 | |
| Soporte de brazo | ||||
| 156 | 140610-2 | 56.10 | 67.88 | |
| Escala | ||||
| 156A | 816392-5 | 3.60 | 4.36 | |
| Pluma 5 | ||||
| 157 | 256123-4 | 2.40 | 2.90 | |
| Estudiar M10 | ||||
| 158 | 266320-4 | 3.60 | 4.36 | |
| Anillo 10 | ||||
| 159 | 253024-7 | 1.00 | 1.21 | |
| Rodamiento de agujas de empuje 1023 | ||||
| 160 | 216413-7 | 3.60 | 4.36 | |
| Anillo 10 | ||||
| 161 | 253024-7 | 1.00 | 1.21 | |
| Tuerca M10-17 | ||||
| 162 | 264005-6 | 2.40 | 2.90 | |
| Arandela 26 | ||||
| 163 | 257214-4 | 8.40 | 10.16 | |
| Tornillo de mariposa M6x28 | ||||
| 164 | 265790-4 | 1.00 | 1.21 | |
| Tuerca de bloqueo M8x13 alta | ||||
| 165 | 252105-4 | 1.20 | 1.45 | |
| Arandela 8 | ||||
| 166 | 253731-2 | 1.00 | 1.21 | |
| Placa de indicador | ||||
| 167 | 416355-7 | 3.60 | 4.36 | |
| Tornillo autorroscante M4x12mm Ck | ||||
| 168 | 266026-4 | 1.00 | 1.21 | |
| Tornillo autorroscante M4x12mm Ck | ||||
| 169 | 266026-4 | 1.00 | 1.21 | |
| Tornillo autorroscante M4x12mm Ck | ||||
| 170 | 266026-4 | 1.00 | 1.21 | |
| Placa de inserción | ||||
| 171 | 419103-3 | 3.60 | 4.36 | |
| Placa de inserción | ||||
| 172 | 419103-3 | 3.60 | 4.36 | |
| Mesa giratoria | ||||
| 173 | 140614-4 | 162.80 | 196.99 | |
| Rodamiento de bolas lineal 2560 | ||||
| 173A | 211376-2 | 23.10 | 27.95 | |
| Anillo de fieltro 25 | ||||
| 173B | 262077-5 | 2.40 | 2.90 | |
| Pluma de goma 6 | ||||
| 173C | 263005-3 | 1.00 | 1.21 | |
| Tapa | ||||
| 173D | 344638-4 | 1.20 | 1.45 | |
| Etiqueta de advertencia | ||||
| 173E | 810495-7 | 2.40 | 2.90 | |
| Etiqueta de advertencia | ||||
| 173F | 817283-3 | 1.00 | 1.21 | |
| Tornillo Allen M4x10 | ||||
| 174 | 922112-8 | 1.00 | 1.21 | |
| Clavija cuadrada | ||||
| 175 | 153580-6 | 11.00 | 13.31 | |
| Pluma de goma 6 | ||||
| 175A | 263005-3 | 1.00 | 1.21 | |
| Tornillo hexagonal 5x30 | ||||
| 176 | 925251-3 | 1.00 | 1.21 | |
| Tornillo autorroscante Ct4x16 | ||||
| 177 | 266034-5 | 1.00 | 1.21 | |
| Placa de Bloqueo | ||||
| 178 | 344601-7 | 2.40 | 2.90 | |
| Soporte de Pin | ||||
| 179 | 317616-7 | 8.40 | 10.16 | |
| Pluma 3 | ||||
| 180 | 256158-5 | 1.20 | 1.45 | |
| Pasador de Bloqueo Ls0714 | ||||
| 181 | 324288-1 | 3.60 | 4.36 | |
| Resorte de Compresión 6 | ||||
| 182 | 231325-3 | 1.00 | 1.21 | |
| Barra 6mm | ||||
| 183 | 324289-9 | 1.20 | 1.45 | |
| Palanca de bloqueo | ||||
| 184 | 416450-3 | 2.40 | 2.90 | |
| Placa de Bloqueo | ||||
| 185 | 345272-3 | 1.20 | 1.45 | |
| Tornillo autorroscante Ct4x16 | ||||
| 186 | 266034-5 | 1.00 | 1.21 | |
| Resorte de compresión 9 | ||||
| 187 | 231418-6 | 1.00 | 1.21 | |
| Arandela 8 | ||||
| 188 | 253731-2 | 1.00 | 1.21 | |
| Tornillo de ajuste M8x27 | ||||
| 189 | 266432-3 | 2.40 | 2.90 | |
| Mango 32 | ||||
| 190 | 273658-0 | 14.30 | 17.30 | |
| Pie | ||||
| 191 | 286212-1 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 192 | 921472-5 | |||
| Tornillo de ala 6x10 | ||||
| 193 | 924306-1 | 1.20 | 1.45 | |
| Almohadilla de pie | ||||
| 194 | 140612-8 | 100.10 | 121.12 | |
| Escala | ||||
| 194A | 816339-9 | 8.40 | 10.16 | |
| Etiqueta de advertencia | ||||
| 194B | 810486-8 | 2.40 | 2.90 | |
| Guía crosshd. MFK 700/B | ||||
| 195 | 344646-5 | 3.60 | 4.36 | |
| Guía crosshd. MFK 700/B | ||||
| 196 | 344646-5 | 3.60 | 4.36 | |
| Ventilador 57 | ||||
| 197 | 240033-5 | 4.80 | 5.81 | |
| Tope límite DF500 | ||||
| 198 | 142811-8 | 22.00 | 26.62 | |
| Etiqueta de seguridad | ||||
| 198A | 805R08-5 | 2.40 | 2.90 | |
| Tuerca de seguridad 6-10 | ||||
| 199 | 252014-7 | 1.00 | 1.21 | |
| Tornillo autorroscante 4X8 | ||||
| 200 | 266061-2 | 1.00 | 1.21 | |
| Placa de parada auxiliar | ||||
| 201 | 345359-1 | 1.00 | 1.21 | |
| Arandela 6 | ||||
| 202 | 253804-1 | 1.00 | 1.21 | |
| Tornillo avellanado 6x35 | ||||
| 203 | 912357-6 | 1.00 | 1.21 | |
| CONTROLLER B DHW080 | ||||
| 204 | 620K96-7 | 13.20 | 15.97 | |
| MET.SCHR M2X6MM | ||||
| 205 | 652119-7 | 1.00 | 1.21 | |
