Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Makita EB5300TH'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

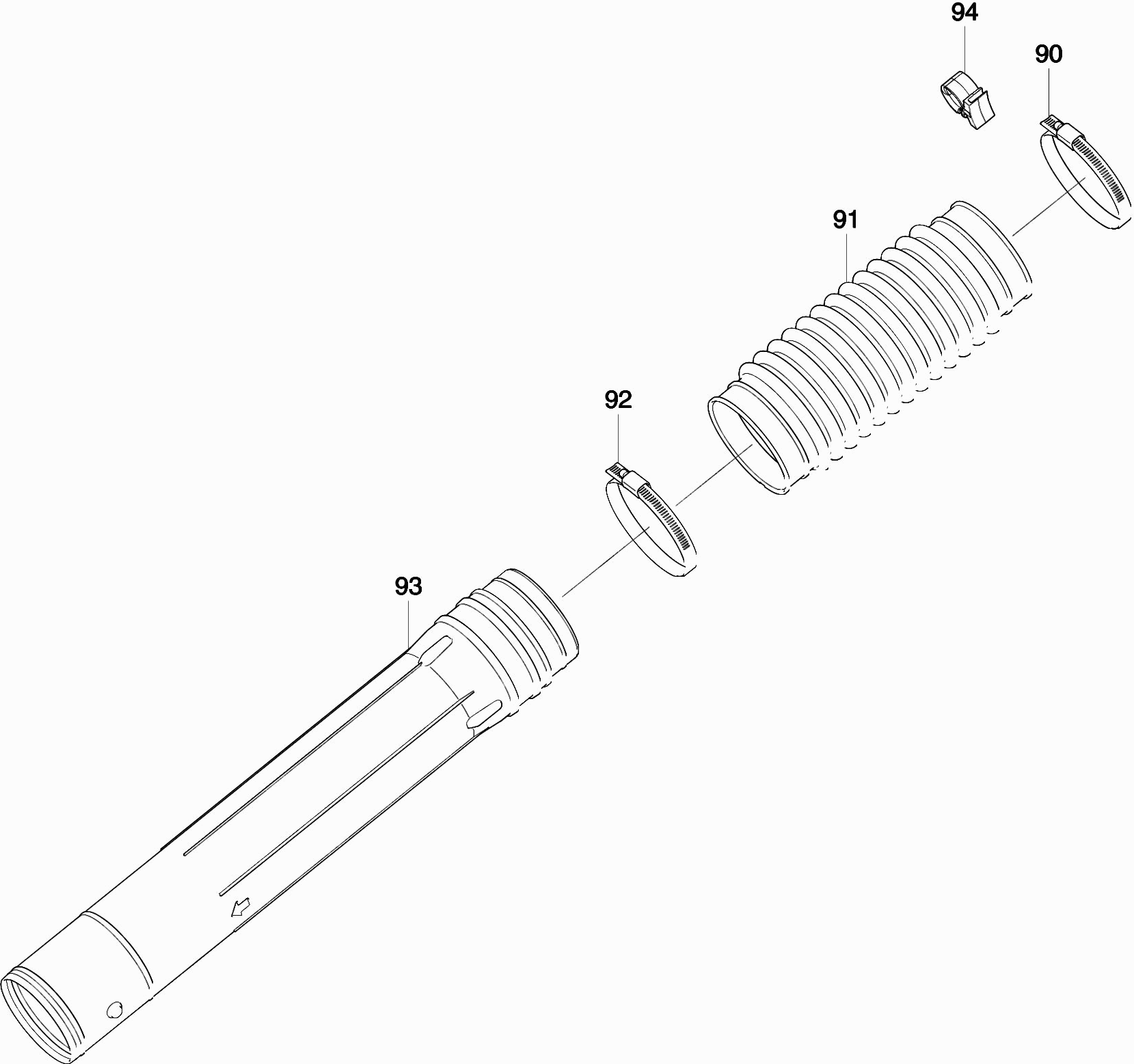

Dibujo técnico de los/las Makita EB5300TH
Lista de las piezas de repuesto de Makita EB5300TH
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Curva | ||||
| 001 | 412144-8 | 6.00 | 7.26 | |
| O-Anillo Bbx7600 A | ||||
| 002 | 213645-7 | 3.60 | 4.36 | |
| Etiqueta Número de serie Eb5300Th | ||||
| 003 | 852V99-1 | 2.40 | 2.90 | |
| Etiqueta de advertencia | ||||
| 005 | 803T61-7 | 2.40 | 2.90 | |
| Etiqueta "serienr" | ||||
| 006 | 801D19-4 | 2.40 | 2.90 | |
| Carcasa del ventilador Frente Eb5300Th | ||||
| 008 | 457098-2 | 19.80 | 23.96 | |
| Perno M6X25 | ||||
| 010 | 922343-9 | 1.20 | 1.45 | |
| Ventilador 243 Eb5300Th | ||||
| 011 | 240170-5 | 13.20 | 15.97 | |
| Perno M6X25 | ||||
| 012 | 922343-9 | 1.20 | 1.45 | |
| Carcasa del ventilador Trasero Eb5300Th | ||||
| 013 | 457099-0 | 14.30 | 17.30 | |
| Tornillo 4x20 | ||||
| 014 | 266420-0 | 1.00 | 1.21 | |
| Resorte de presión 22 Eb5300Th | ||||
| 017 | 232328-0 | 2.40 | 2.90 | |
| Soporte de resorte "b" | ||||
| 018 | 454904-2 | 1.20 | 1.45 | |
| Tornillo met. Ph2 M5X16Mm Ck A | ||||
| 019 | 922223-9 | 1.00 | 1.21 | |
| Resorte de presión 22 Eb5300Th | ||||
| 022 | 232329-8 | 2.40 | 2.90 | |
| Soporte de resorte "b" | ||||
| 023 | 454904-2 | 1.20 | 1.45 | |
| Tornillo met. Ph2 M5X16Mm Ck A | ||||
| 024 | 922223-9 | 1.00 | 1.21 | |
| DRAAGRIEM RECHTS EB5300TH | ||||
| 025X | 161544-6 | 5.00 | 6.05 | |
| Correa de Transporte L EB5300TH P | ||||
| 026X | 161543-8 | 10.52 | 12.73 | |
| Tornillo 4x20 | ||||
| 027 | 266420-0 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 028 | 898343-0 | |||
| Capó del motor Eb5300Th | ||||
| 028C10 | 144360-1 | 13.20 | 15.97 | |
| Tapa de bujía Eb5300Th | ||||
| 029 | 424909-6 | 3.60 | 4.36 | |
| Amortiguador de vibraciones | ||||
| 030 | 424620-0 | 1.00 | 1.21 | |
| Filtro de gasolina | ||||
| 031 | 163532-9 | 20.90 | 25.29 | |
| Abrazadera de manguera IAS 3 | ||||
| 032 | 345920-4 | 1.00 | 1.21 | |
| Manguera de Combustible Eb5300Th | ||||
| 033 | 123788-6 | 12.22 | 14.79 | |
| Kit de manguera de combustible | ||||
| 033 | 126586-7 | 11.00 | 13.31 | |
| Válvula de ventilación | ||||
| 034 | 168396-6 | 6.00 | 7.26 | |
| No hay información disponible, no se puede pedir | ||||
| 035 | 424505-0 | |||
| No hay información disponible, no se puede pedir | ||||
| 036 | 412120-2 | |||
| No hay información disponible, no se puede pedir | ||||
| 037 | 412114-7 | |||
| Conector de manguera | ||||
| 038 | 422137-7 | 2.40 | 2.90 | |
| Tapa del tanque Assy Ms246.4 A | ||||
| 039 | 127112-5 | 12.22 | 14.79 | |
| Tanque de gasolina Eb5300Th | ||||
| 044 | 457086-9 | 13.20 | 15.97 | |
| Marco Eb5300Th | ||||
| 046 | 457097-4 | 26.40 | 31.94 | |
| Tornillo met. Ph2 M5X16Mm Ck A | ||||
| 048 | 922223-9 | 1.00 | 1.21 | |
| Manga de montaje Bbx7600 A | ||||
| 052 | 458158-3 | 1.20 | 1.45 | |
| Almohadilla de cadera Eb5300Th | ||||
| 053 | 161567-4 | 13.20 | 15.97 | |
| Manga de montaje Bbx7600 A | ||||
| 054 | 458158-3 | 1.20 | 1.45 | |
| Anillo de goma 25mm | ||||
| 055 | 424678-9 | 1.20 | 1.45 | |
| Etiqueta de advertencia "combustible" | ||||
| 059 | 810455-9 | 2.40 | 2.90 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 060 | 265B67-9 | 1.00 | 1.21 | |
| Mando del acelerador Assy Eb5300Th | ||||
| 061 | 183F27-2 | 16.50 | 19.96 | |
| Arbol de cables A Eb5300Th | ||||
| 062 | 632J31-7 | 2.40 | 2.90 | |
| Arbol de cables B Eb5300Th | ||||
| 063 | 632J60-0 | 2.40 | 2.90 | |
| Manguera de paso Eb5300Th | ||||
| 064 | 457105-1 | 3.60 | 4.36 | |
| Resorte de compresión 4 | ||||
| 065 | 231469-9 | 1.00 | 1.21 | |
| Palanca de gas "a" | ||||
| 066 | 454899-9 | 2.40 | 2.90 | |
| Cable del acelerador | ||||
| 067 | 168843-7 | 4.80 | 5.81 | |
| Tuerca de bloqueo M4x7mm | ||||
| 068 | 252126-6 | 1.00 | 1.21 | |
| Enlace de gas | ||||
| 069 | 454924-6 | 1.20 | 1.45 | |
| Acelerador | ||||
| 070 | 454900-0 | 1.20 | 1.45 | |
| Tornillo de cabeza hexagonal M4x20 Ck | ||||
| 073 | 922138-0 | 1.00 | 1.21 | |
| Mando del acelerador Assy Eb5300Th | ||||
| 074 | 183F27-2 | 16.50 | 19.96 | |
| Tornillo de sujeción 3700B/Sp6000 A | ||||
| 075 | 251867-1 | 2.40 | 2.90 | |
| Arandela 12 | ||||
| 076 | 253052-2 | 1.00 | 1.21 | |
| Resorte de hoja Eb5300Th | ||||
| 077 | 232330-3 | 1.20 | 1.45 | |
| Resorte de hoja Eb5300Th | ||||
| 078 | 232331-1 | 1.00 | 1.21 | |
| Abrazadera de manguera IAS 3 | ||||
| 090 | 282025-8 | 3.60 | 4.36 | |
| Tubo flexible | ||||
| 091 | 454934-3 | 13.20 | 15.97 | |
| Abrazadera de manguera IAS 3 | ||||
| 092 | 282025-8 | 3.60 | 4.36 | |
| Tubo de conexión Eb5300TH A | ||||
| 093 | 161653-1 | 9.60 | 11.62 | |
| Sostenedor de cable TSC 55 | ||||
| 094 | 456400-6 | 2.40 | 2.90 | |
| Polea de inicio Bbx7600 A | ||||
| 100 | 161599-1 | 7.20 | 8.71 | |
| Tornillo de hexágono interno 5X20 | ||||
| 101 | 922232-8 | 1.20 | 1.45 | |
| Etiqueta del modelo Eb5300Th | ||||
| 102 | 812A88-2 | 2.40 | 2.90 | |
| Etiqueta de advertencia | ||||
| 103 | 819430-2 | 2.40 | 2.90 | |
| Set de pistón Eb5300Th | ||||
| 127 | 198420-1 | 14.30 | 17.30 | |
| Tornillo de hexágono interno 5X20 | ||||
| 128 | 922232-8 | 1.20 | 1.45 | |
| Tornillo de hexágono interno 5X20 | ||||
| 129 | 922232-8 | 1.20 | 1.45 | |
| Tornillo de hexágono interno 5X20 | ||||
| 130 | 922232-8 | 1.20 | 1.45 | |
| Tapa de válvula Eb5300Th | ||||
| 131 | 319465-8 | 4.80 | 5.81 | |
| Juego de sellos de tapa de válvula Eb5300Th | ||||
| 132 | 161520-0 | 2.40 | 2.90 | |
| Bloque de cilindro Eb5300Th | ||||
| 133 | 135893-7 | 93.50 | 113.14 | |
| Bujía | ||||
| 135 | 168652-4 | 11.00 | 13.31 | |
| Distribuidor | ||||
| 136 | 352020-3 | 3.60 | 4.36 | |
| Válvula de control | ||||
| 138 | 424201-0 | 2.40 | 2.90 | |
| No hay información disponible, no se puede pedir | ||||
| 139 | 922332-4 | |||
| Juego de sellos de tapa de cárter Eb5300Th | ||||
| 140 | 161521-8 | 2.40 | 2.90 | |
| Tapa del Cárter Eb5300Th | ||||
| 141 | 319464-0 | 4.80 | 5.81 | |
| Tornillo de hexágono interno 5X20 | ||||
| 142 | 922232-8 | 1.20 | 1.45 | |
| Tapa de aceite | ||||
| 143 | 452047-4 | 2.40 | 2.90 | |
| Junta | ||||
| 144 | 424343-0 | 1.20 | 1.45 | |
| Membrana de entrada | ||||
| 145 | 346398-4 | 1.20 | 1.45 | |
| Placa de bloqueo Eb5300Th | ||||
| 146 | 319467-4 | 3.60 | 4.36 | |
| Tornillo de hexágono interno 5X20 | ||||
| 147 | 922232-8 | 1.20 | 1.45 | |
| Juego de sellos del cárter Eb5300Th | ||||
| 148 | 161522-6 | 3.60 | 4.36 | |
| Cárter Eb5300Th | ||||
| 149 | 319466-6 | 8.40 | 10.16 | |
| Junta | ||||
| 150 | 346452-4 | 1.00 | 1.21 | |
| Tornillo hexagonal 8x12 | ||||
| 151 | 921412-3 | 1.00 | 1.21 | |
| Tornillo de hexágono interno 5X20 | ||||
| 152 | 922232-8 | 1.20 | 1.45 | |
| Juego de anillos de pistón Eb5300Th | ||||
| 154 | 198421-9 | 9.60 | 11.62 | |
| Tornillo de hexágono interno 5X20 | ||||
| 155 | 922232-8 | 1.20 | 1.45 | |
| Anillo de retención 10 | ||||
| 156 | 213231-4 | 6.00 | 7.26 | |
| Pasador de pistón 11 Eb5300Th | ||||
| 157 | 256331-7 | 2.40 | 2.90 | |
| Anillo de bloqueo 11Eb5300Th | ||||
| 158 | 232316-7 | 1.00 | 1.21 | |
| Chaveta 4 | ||||
| 160 | 254001-2 | 1.00 | 1.21 | |
| Arandela 35 Eb5300Th | ||||
| 161 | 253374-0 | 1.00 | 1.21 | |
| Anillo de sellado 15 Eb5300Th | ||||
| 162 | 213088-3 | 6.00 | 7.26 | |
| Cigüeñal Eb5300Th | ||||
| 163 | 123748-8 | 52.80 | 63.89 | |
| Válvula de entrada Eb5300Th | ||||
| 164 | 326795-0 | 4.80 | 5.81 | |
| Válvula de escape Eb5300Th | ||||
| 165 | 326796-8 | 4.80 | 5.81 | |
| Muelle de compresión 12 Eb5300Th | ||||
| 166 | 232315-9 | 1.00 | 1.21 | |
| Anillo de bloqueo de válvula | ||||
| 167 | 331966-6 | 2.40 | 2.90 | |
| Tubería de Aceite Eb5300Th | ||||
| 168 | 456999-1 | 3.60 | 4.36 | |
| Juego de sellos Eb5300Th | ||||
| 169 | 161523-4 | 1.00 | 1.21 | |
| Pasador de válvula | ||||
| 170 | 256866-8 | 1.00 | 1.21 | |
| Elevador de balancín Eb5300Th | ||||
| 172 | 310739-0 | 1.20 | 1.45 | |
| Ensamble de diente de balancín Eb5300Th | ||||
| 173 | 135894-5 | 4.80 | 5.81 | |
| Pluma 5 | ||||
| 174 | 256196-7 | 1.00 | 1.21 | |
| Separador | ||||
| 175 | 331987-8 | 1.20 | 1.45 | |
| Pin de separación | ||||
| 176 | 331967-4 | 1.20 | 1.45 | |
| Junta de escape Eb5300Th | ||||
| 179 | 347077-7 | 3.60 | 4.36 | |
| Escape Eb5300Th | ||||
| 180 | 161518-7 | 10.80 | 13.07 | |
| No hay información disponible, no se puede pedir | ||||
| 181 | 922332-4 | |||
| Tapa de bujía Ebh253U A | ||||
| 182 | 424105-6 | 3.60 | 4.36 | |
| Resorte de bujía Ebh253U A | ||||
| 183 | 324891-8 | 1.20 | 1.45 | |
| Tornillo de cabeza hexagonal M4x20 Ck | ||||
| 184 | 922138-0 | 1.00 | 1.21 | |
| Arbol de cables A Eb5300Th | ||||
| 185 | 632J30-9 | 1.20 | 1.45 | |
| Arbol de cables B Eb5300Th | ||||
| 186 | 632J50-3 | 1.20 | 1.45 | |
| Encendido Eb5300Th | ||||
| 187 | 161411-5 | 14.30 | 17.30 | |
| Volante Eb5300Th | ||||
| 188 | 319391-1 | 11.00 | 13.31 | |
| Tuerca de volante | ||||
| 189 | 264054-3 | 1.20 | 1.45 | |
| Ya no disponible, sin reemplazo | ||||
| 190 | 123863-8 | |||
| No hay información disponible, no se puede pedir | ||||
| 191 | SG00000005 | |||
| Casquillo de transmisión | ||||
| 192 | 424516-5 | 6.00 | 7.26 | |
| Impulsor | ||||
| 193 | 326200-7 | 4.80 | 5.81 | |
| Resorte de compresión | ||||
| 194 | 234257-3 | 6.00 | 7.26 | |
| No hay información disponible, no se puede pedir | ||||
| 195 | 441075-4 | |||
| Resorte en espiral Eb5300Th | ||||
| 196 | SG00000018 | 4.80 | 5.81 | |
| Dispositivo de arranque Compl Eb5300Th | ||||
| 197 | 457302-9 | 11.00 | 13.31 | |
| Cuerda de arranque | ||||
| 198 | 444043-6 | 3.60 | 4.36 | |
| START KNOP RBC310 * | ||||
| 199 | 424361-8 | 4.80 | 5.81 | |
| Placa de parada | ||||
| 200 | SG00000009 | 1.20 | 1.45 | |
| Carcasa del filtro de aire Eb5300Th | ||||
| 201 | 457088-5 | 4.80 | 5.81 | |
| Tornillo alado 5x20 | ||||
| 202 | 251481-3 | 1.20 | 1.45 | |
| Elemento del filtro de aire Eb5300Th | ||||
| 203 | 424896-9 | 4.80 | 5.81 | |
| Línea de gasolina Eb5300Th | ||||
| 204 | 424898-5 | 8.40 | 10.16 | |
| Anillo interior TID 18 | ||||
| 205 | 332075-4 | 1.00 | 1.21 | |
| Placa de sellado de goma Eb5300Th | ||||
| 206 | 424897-7 | 1.00 | 1.21 | |
| Tornillo autorroscante 4x14 mm GA9070Y A | ||||
| 207 | 265B74-2 | 1.00 | 1.21 | |
| Tornillo autorroscante 4X14 Ga7020 A | ||||
| 207 | 266385-6 | 0.83 | 1.00 | |
| Guía de aire Eb5300Th | ||||
| 208 | 456994-1 | 2.40 | 2.90 | |
| Tornillo Allen M5X50mm Eb5300Th | ||||
| 209 | 251496-0 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 210 | 456995-9 | |||
| Tornillo autorroscante 4x14 mm GA9070Y A | ||||
| 211 | 265B74-2 | 1.00 | 1.21 | |
| Tornillo autorroscante 4X14 Ga7020 A | ||||
| 211 | 266385-6 | 0.83 | 1.00 | |
| Tornillo 4x20 | ||||
| 212 | 266420-0 | 1.00 | 1.21 | |
| Placa de filtro de aire Eb5300Th | ||||
| 213 | 456993-3 | 7.20 | 8.71 | |
| Tornillo 4x20 | ||||
| 214 | 266420-0 | 1.00 | 1.21 | |
| Palanca de estrangulamiento | ||||
| 215 | 453502-9 | 8.27 | 10.01 | |
| Juego de sellos de carburador Eb5300Th | ||||
| 216 | 161519-5 | 1.20 | 1.45 | |
| Soporte de Carburador Eb5300Th | ||||
| 217 | 456996-7 | 6.00 | 7.26 | |
| Manguera de Combustible Eb5300Th | ||||
| 218 | 424900-4 | 1.00 | 1.21 | |
| Bomba de combustible DCS230T A | ||||
| 219 | 168398-2 | 15.20 | 18.39 | |
| Carburador Eb5300Th | ||||
| 220 | 161517-9 | 93.50 | 113.14 | |
| CASQUILLO | ||||
| 221 | 424623-4 | 1.00 | 1.21 | |
| Manguera 5x55mm | ||||
| 222 | 422084-2 | 1.20 | 1.45 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 223 | 265B67-9 | 1.00 | 1.21 | |
| Cubierta del carburador | ||||
| 224 | 456401-4 | 1.20 | 1.45 | |
| Línea de aceite 5-195 Eb5300Th | ||||
| 226 | 424901-2 | 2.40 | 2.90 | |
| Junta del filtro de aire Eb5300Th | ||||
| 227 | 424899-3 | 3.60 | 4.36 | |
| Tornillo de hexágono interno 5X20 | ||||
| 228 | 922232-8 | 1.20 | 1.45 | |
| CASQUILLO | ||||
| 229 | 424623-4 | 1.00 | 1.21 | |
| Tornillo de hexágono interno 5X20 | ||||
| 230 | 922232-8 | 1.20 | 1.45 | |
| Colector de Admisión Eb5300Th | ||||
| 231 | 456997-5 | 7.20 | 8.71 | |
| Válvula de Estrangulación Eb5300Th | ||||
| 232 | 456998-3 | 1.20 | 1.45 | |
| Aliviador de tensión | ||||
| 241 | 687682-1 | 1.00 | 1.21 | |
| Tornillo autorroscante 4x14 mm GA9070Y A | ||||
| 242 | 265B74-2 | 1.00 | 1.21 | |
| Tornillo autorroscante 4X14 Ga7020 A | ||||
| 242 | 266385-6 | 0.83 | 1.00 | |
| Tornillo de fijación | ||||
| 250 | 266795-7 | 2.40 | 2.90 | |
| No hay información disponible, no se puede pedir | ||||
| 251 | 264065-8 | |||
| Tornillo de Ajuste Rbc230 A | ||||
| 252 | 266704-6 | 2.40 | 2.90 | |
| No hay información disponible, no se puede pedir | ||||
| 253 | 346491-4 | |||
| Elemento giratorio | ||||
| 254 | 325922-6 | 8.40 | 10.16 | |
| No hay información disponible, no se puede pedir | ||||
| 255 | 413140-9 | |||
| Seegering E-3 A | ||||
| 256 | 257964-1 | 7.20 | 8.71 | |
| Arandela de empaquetadura para Wh14 | ||||
| 257 | 424444-4 | 7.20 | 8.71 | |
| Muelle de compresión 5-9mm | ||||
| 258 | 234183-6 | 4.80 | 5.81 | |
| Junta de Diafragma | ||||
| 261 | 442155-9 | 7.20 | 8.71 | |
| Diafragma de bomba | ||||
| 262 | WJ00009599 | 3.96 | 4.79 | |
| Carcasa de la bomba Eb5300Th | ||||
| 263 | WJ00059242 | 44.00 | 53.24 | |
| Junta Ht2350/60D A | ||||
| 264 | 442183-4 | 7.20 | 8.71 | |
| Diafragma | ||||
| 265 | 168620-7 | 38.50 | 46.58 | |
| Tapa Ea3201S A | ||||
| 266 | WJ00021158 | 4.80 | 5.81 | |
| TORNILLO M4X35 | ||||
| 267 | WJ00096325 | 7.20 | 8.71 | |
| Muelle | ||||
| 268 | WJ00983160 | 3.60 | 4.36 | |
| TORNILLO M4X35 | ||||
| 269 | WJ00096424 | 3.60 | 4.36 | |
| Pin Dcs230T A | ||||
| 270 | WJ00014477 | 3.60 | 4.36 | |
| No hay información disponible, no se puede pedir | ||||
| 271 | WJ00016648 | |||
| Aguja flotante | ||||
| 272 | WJ00008282 | 20.90 | 25.29 | |
| Filtro de entrada | ||||
| 273 | WJ00014070 | 2.40 | 2.90 | |
| No hay información disponible, no se puede pedir | ||||
| 280 | 123986-2 | |||
| Línea de gas completa Eb5300Th | ||||
| 281 | 135838-5 | 11.00 | 13.31 | |
