Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Makita ELM3720'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

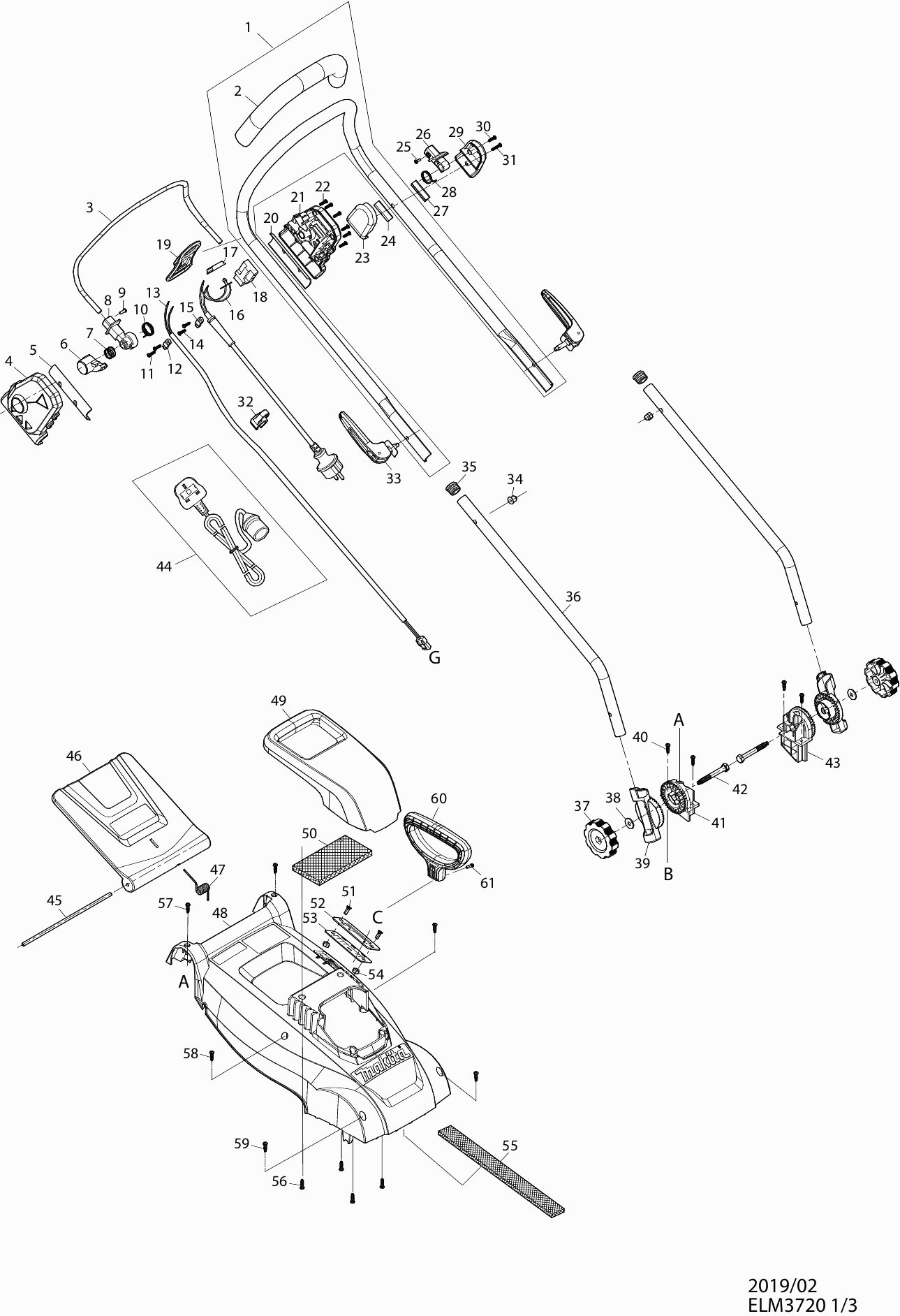

Dibujo técnico de los/las Makita ELM3720
Lista de las piezas de repuesto de Makita ELM3720
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Varilla de empuje (Arriba) ELM3320 | ||||
| 001 | YA00000866 | 23.10 | 27.95 | |
| Tapa de mango ELM3720 | ||||
| 002 | YA00001175 | 2.71 | 3.28 | |
| Mango del interruptor ELM3720 | ||||
| 003 | YA00000867 | 6.00 | 7.26 | |
| Caja de interruptor R ELM3320 | ||||
| 004 | YA00000765 | 2.40 | 2.90 | |
| Placa intermedia ELM3320 | ||||
| 005 | YA00000786 | 1.20 | 1.45 | |
| Botón pulsador ELM3320 | ||||
| 006 | YA00000766 | 1.20 | 1.45 | |
| Resorte de compresión 16.8 ELM3320 | ||||
| 007 | YA00000767 | 1.00 | 1.21 | |
| Tapa final R ELM3320 | ||||
| 008 | YA00000768 | 1.20 | 1.45 | |
| Tornillo Parker 3,5X10Mm Ev3618 | ||||
| 009 | 652024721 | 1.00 | 1.21 | |
| Resorte de torsión 21 ELM3320 | ||||
| 010 | YA00000769 | 1.00 | 1.21 | |
| Parker 4x16mm ELM3320 | ||||
| 011 | YA00000778 | 1.00 | 1.21 | |
| Abrazadera de cable ELM3320 | ||||
| 012 | YA00000780 | 1.00 | 1.21 | |
| Cable de control ELM3320 | ||||
| 013 | YA00000771 | 4.80 | 5.81 | |
| Parker 4x16mm ELM3320 | ||||
| 014 | YA00000778 | 1.00 | 1.21 | |
| Abrazadera de cable ELM3320 | ||||
| 015 | YA00000780 | 1.00 | 1.21 | |
| Arnés de cables assy EUR ELM3320 | ||||
| 016 | YA00000773 | 13.20 | 15.97 | |
| Indicador de lente ELM3320 | ||||
| 017 | YA00000781 | 1.20 | 1.45 | |
| Interruptor ELM3320 | ||||
| 018 | YA00000772 | 3.60 | 4.36 | |
| Soporte de cable ELM3320 | ||||
| 019 | 652023811 | 2.40 | 2.90 | |
| Placa intermedia ELM3320 | ||||
| 020 | YA00000786 | 1.20 | 1.45 | |
| Caja de interruptores L ELM3320 | ||||
| 021 | YA00000782 | 2.40 | 2.90 | |
| Parker 4x16mm ELM3320 | ||||
| 022 | YA00000778 | 1.00 | 1.21 | |
| Soporte para mango derecho | ||||
| 023 | 652023795 | 2.40 | 2.90 | |
| Placa intermedia ELM3320 | ||||
| 024 | YA00000787 | 1.00 | 1.21 | |
| Tornillo Parker 3,5X10Mm Ev3618 | ||||
| 025 | 652024721 | 1.00 | 1.21 | |
| Tapón para palanca izquierda | ||||
| 026 | 652023794 | 7.20 | 8.71 | |
| Resorte de torsión 18.3 ELM3320 | ||||
| 027 | YA00000737 | 1.20 | 1.45 | |
| Placa intermedia ELM3320 | ||||
| 028 | YA00000787 | 1.00 | 1.21 | |
| Soporte para palanca izquierda | ||||
| 029 | 652023793 | 2.40 | 2.90 | |
| Parker 4x16mm ELM3320 | ||||
| 030 | YA00000778 | 1.00 | 1.21 | |
| Parker 4x25mm ELM3320 | ||||
| 031 | YA00000785 | 1.00 | 1.21 | |
| Clip de cable ELM3320 | ||||
| 032 | YA00000799 | 1.20 | 1.45 | |
| Manija de abrazadera ELM3320 | ||||
| 033 | YA00000801 | 2.40 | 2.90 | |
| Tapa de tuerca ELM3320 | ||||
| 034 | YA00000802 | 1.00 | 1.21 | |
| Capuchón de impacto ELM3320 | ||||
| 035 | YA00001166 | 0.83 | 1.00 | |
| Mango de empuje (inferior) ELM3320 | ||||
| 036 | YA00001167 | 6.41 | 7.76 | |
| Botón de ajuste M8 ELM3320 | ||||
| 037 | YA00000803 | 1.20 | 1.45 | |
| Arandela 8mm ELM3320 | ||||
| 038 | YA00000420 | 1.20 | 1.45 | |
| Anilla de conexión ELM3320 | ||||
| 039 | YA00000804 | 2.40 | 2.90 | |
| Parker 5x20mm ELM3320 | ||||
| 040 | YA00000806 | 1.00 | 1.21 | |
| Anilla de conexión R ELM3320 | ||||
| 041 | YA00000875 | 2.40 | 2.90 | |
| Tornillo hexagonal M8x65mm | ||||
| 042 | YA00000807 | 1.20 | 1.45 | |
| Anilla de conexión L ELM3320 | ||||
| 043 | YA00000876 | 2.40 | 2.90 | |
| Eje para tapa de expulsión ELM3720 | ||||
| 045 | YA00000894 | 1.20 | 1.45 | |
| Tapa de expulsión ELM3720 | ||||
| 046 | YA00000895 | 4.80 | 5.81 | |
| Resorte de torsión 7.7 ELM3320 | ||||
| 047 | YA00000831 | 1.00 | 1.21 | |
| Carcasa ELM3720 | ||||
| 048 | YA00000901 | 19.80 | 23.96 | |
| Cubierta de la carcasa ELM3720 | ||||
| 049 | YA00000897 | 4.80 | 5.81 | |
| Cojín protector ELM3320 | ||||
| 050 | YA00000841 | 1.20 | 1.45 | |
| Tornillo met. M5x14mm ELM3320 | ||||
| 050 | YA00000398 | 1.20 | 1.45 | |
| Placa de ajuste de altura ELM3720 | ||||
| 051 | YA00000898 | 2.40 | 2.90 | |
| Tornillo met. M5x14mm ELM3320 | ||||
| 051 | YA00000398 | 1.20 | 1.45 | |
| Placa de ajuste de altura ELM3720 | ||||
| 052 | YA00000898 | 2.40 | 2.90 | |
| Placa de parada ELM3720 | ||||
| 052 | YA00000899 | 2.40 | 2.90 | |
| Placa de parada ELM3720 | ||||
| 053 | YA00000899 | 2.40 | 2.90 | |
| Tuerca de bloqueo de inserción M5 ELM3320 | ||||
| 053 | YA00000837 | 1.00 | 1.21 | |
| Cojín protector ELM3320 | ||||
| 054 | YA00000841 | 1.20 | 1.45 | |
| Tuerca de bloqueo de inserción M5 ELM3320 | ||||
| 054 | YA00000837 | 1.00 | 1.21 | |
| Parachoques ELM3320 | ||||
| 055 | YA00000840 | 1.20 | 1.45 | |
| Parker 5x16mm ELM3320 | ||||
| 056 | YA00000820 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 057 | YA00000821 | |||
| No hay información disponible, no se puede pedir | ||||
| 058 | YA00000821 | |||
| No hay información disponible, no se puede pedir | ||||
| 059 | YA00000821 | |||
| Mango de ajuste de altura ELM3320 | ||||
| 060 | YA00000848 | 3.60 | 4.36 | |
| Tornillo met. M4x10mm ELM3320 | ||||
| 061 | YA00000849 | 1.00 | 1.21 | |
| Motor 230V ELM3720 | ||||
| 062 | YA00001176 | 92.17 | 111.53 | |
| Parker 4x10mm ELM3320 | ||||
| 063 | YA00000813 | 1.00 | 1.21 | |
| Set de escobillas de carbono ELM3320 | ||||
| 064 | YA00000814 | 4.45 | 5.38 | |
| No hay información disponible, no se puede pedir | ||||
| 065 | YA00001174 | |||
| No hay información disponible, no se puede pedir | ||||
| 066 | YA00001173 | |||
| Arnes de cableado ELM3720 | ||||
| 067 | YA00001181 | 5.71 | 6.91 | |
| Soporte de motor ELM4120 | ||||
| 068 | YA00001178 | 12.22 | 14.79 | |
| Parker 5x20mm ELM3320 | ||||
| 069 | YA00000806 | 1.00 | 1.21 | |
| Correa en V ELM4120 | ||||
| 070 | YA00001180 | 7.21 | 8.72 | |
| Parker 5x20mm ELM3320 | ||||
| 071 | YA00000806 | 1.00 | 1.21 | |
| Tapa de correa en V ELM3720 | ||||
| 072 | YA00001179 | 7.22 | 8.74 | |
| Parker 5x20mm ELM3320 | ||||
| 073 | YA00000806 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 074 | YA00000821 | |||
| Abrazadera de cable ELM3320 | ||||
| 075 | YA00000780 | 1.00 | 1.21 | |
| Amortiguador de relleno ELM3720 | ||||
| 076 | YA00000884 | 1.20 | 1.45 | |
| Plataforma de corte ELM3720 | ||||
| 077 | YA00000881 | 28.60 | 34.61 | |
| Amortiguador de relleno ELM3720 | ||||
| 078 | YA00000882 | 1.20 | 1.45 | |
| Amortiguador de relleno ELM3720 | ||||
| 079 | YA00000883 | 1.20 | 1.45 | |
| Amortiguador de relleno ELM3720 | ||||
| 080 | YA00000885 | 1.20 | 1.45 | |
| Parker 5x20mm ELM3320 | ||||
| 081 | YA00000806 | 1.00 | 1.21 | |
| Placa guía de captura de césped ELM3720 | ||||
| 082 | YA00000887 | 1.20 | 1.45 | |
| Parker 5x16mm ELM3320 | ||||
| 083 | YA00000820 | 1.00 | 1.21 | |
| Placa de refuerzo re ELM3720 | ||||
| 084 | YA00000888 | 3.60 | 4.36 | |
| Parker 5x16mm ELM3320 | ||||
| 085 | YA00000820 | 1.00 | 1.21 | |
| Tabla de entrada de aire RE ELM3720 | ||||
| 086 | YA00000889 | 1.20 | 1.45 | |
| Parker 5x16mm ELM3320 | ||||
| 087 | YA00000820 | 1.00 | 1.21 | |
| Placa de refuerzo Li ELM3720 | ||||
| 088 | YA00000904 | 2.40 | 2.90 | |
| Parker 5x16mm ELM3320 | ||||
| 089 | YA00000820 | 1.00 | 1.21 | |
| Placa de entrada de aire li ELM3720 | ||||
| 090 | YA00000905 | 1.20 | 1.45 | |
| Parker 5x16mm ELM3320 | ||||
| 091 | YA00000820 | 1.00 | 1.21 | |
| Anillo de llenado ELM3720 | ||||
| 092 | YA00000910 | 1.00 | 1.21 | |
| Soporte para cuchilla ELM3720 | ||||
| 093 | YA00000890 | 2.40 | 2.90 | |
| No hay información disponible, no se puede pedir | ||||
| 094 | YA00000732 | |||
| Arandela de resorte 8mm ELM3720 | ||||
| 095 | YA00000891 | 1.20 | 1.45 | |
| Perno de golpe M8x25mm | ||||
| 096 | YA00000827 | 1.20 | 1.45 | |
| Tapacubos trasero ELM3320 | ||||
| 097 | YA00000809 | 3.60 | 4.36 | |
| Tuerca de bloqueo de inserción M8 | ||||
| 098 | 652023843 | 1.00 | 1.21 | |
| Arandela 8mm ELM3320 | ||||
| 099 | YA00000420 | 1.20 | 1.45 | |
| Rueda trasera 200mm ELM3320 | ||||
| 100 | YA00000810 | 3.60 | 4.36 | |
| Eje trasero ELM3320 | ||||
| 101 | YA00000812 | 8.40 | 10.16 | |
| Placa de montaje para eje ELM3320 | ||||
| 102 | YA00000811 | 1.00 | 1.21 | |
| Parker 5x16mm ELM3320 | ||||
| 103 | YA00000820 | 1.00 | 1.21 | |
| Tornillo Allen M6x16mm | ||||
| 104 | YA00000843 | 1.00 | 1.21 | |
| Parker 5x16mm ELM3320 | ||||
| 105 | YA00000820 | 1.00 | 1.21 | |
| Arandela 5mm ELM3320 | ||||
| 106 | YA00000845 | 1.00 | 1.21 | |
| Resorte de tracción 11 ELM3720 | ||||
| 107 | YA00000903 | 1.20 | 1.45 | |
| Tuerca de Seguridad M6 | ||||
| 108 | YA00000627 | 1.00 | 1.21 | |
| Varilla de conexión ELM3720 | ||||
| 109 | YA00000902 | 8.40 | 10.16 | |
| Resorte de presión 8 ELM3720 | ||||
| 110 | YA00000907 | 1.20 | 1.45 | |
| Pasador de bloqueo 7mm ELM3320 | ||||
| 111 | YA00000851 | 1.00 | 1.21 | |
| Ajuste de altura ELM3720 | ||||
| 112 | YA00000906 | 2.40 | 2.90 | |
| Tapa del cubo para ELM3320 | ||||
| 113 | YA00000853 | 3.60 | 4.36 | |
| Tuerca de bloqueo de inserción M8 | ||||
| 114 | 652023843 | 1.00 | 1.21 | |
| Arandela 8mm ELM3320 | ||||
| 115 | YA00000420 | 1.20 | 1.45 | |
| Rueda delantera 200mm ELM3320 | ||||
| 116 | YA00000854 | 3.60 | 4.36 | |
| Eje delantero ELM3720 | ||||
| 117 | YA00000908 | 10.80 | 13.07 | |
| Anillo de bloqueo ELM33720 | ||||
| 118 | YA00000909 | 1.00 | 1.21 | |
| Parker 5x16mm ELM3320 | ||||
| 119 | YA00000820 | 1.00 | 1.21 | |
| Tuerca de Seguridad M6 | ||||
| 120 | YA00000627 | 1.00 | 1.21 | |
| Tornillo Allen M6x16mm | ||||
| 121 | YA00000843 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 122 | YA00000869 | |||
| No hay información disponible, no se puede pedir | ||||
| 123 | YA00000870 | |||
| Indicador de caja recolectora de césped ELM3320 | ||||
| 124 | YA00000791 | 1.00 | 1.21 | |
| Tapa del recolector de césped ELM3720 | ||||
| 125 | YA00000872 | 13.20 | 15.97 | |
| Manija de recolección de césped | ||||
| 126 | YA00000795 | 2.40 | 2.90 | |
| Parker 4X12Mm ELM3720 | ||||
| 127 | YA00000873 | 1.00 | 1.21 | |
| Marco del recolector de césped ELM3720 | ||||
| 128 | YA00000874 | 6.00 | 7.26 | |
| Arandela 4mm ELM3320 | ||||
| 129 | YA00000796 | 1.00 | 1.21 | |
| Parker 4X12Mm ELM3720 | ||||
| 130 | YA00000873 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 131 | YA00000798 | |||
