Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Makita ELM3800'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

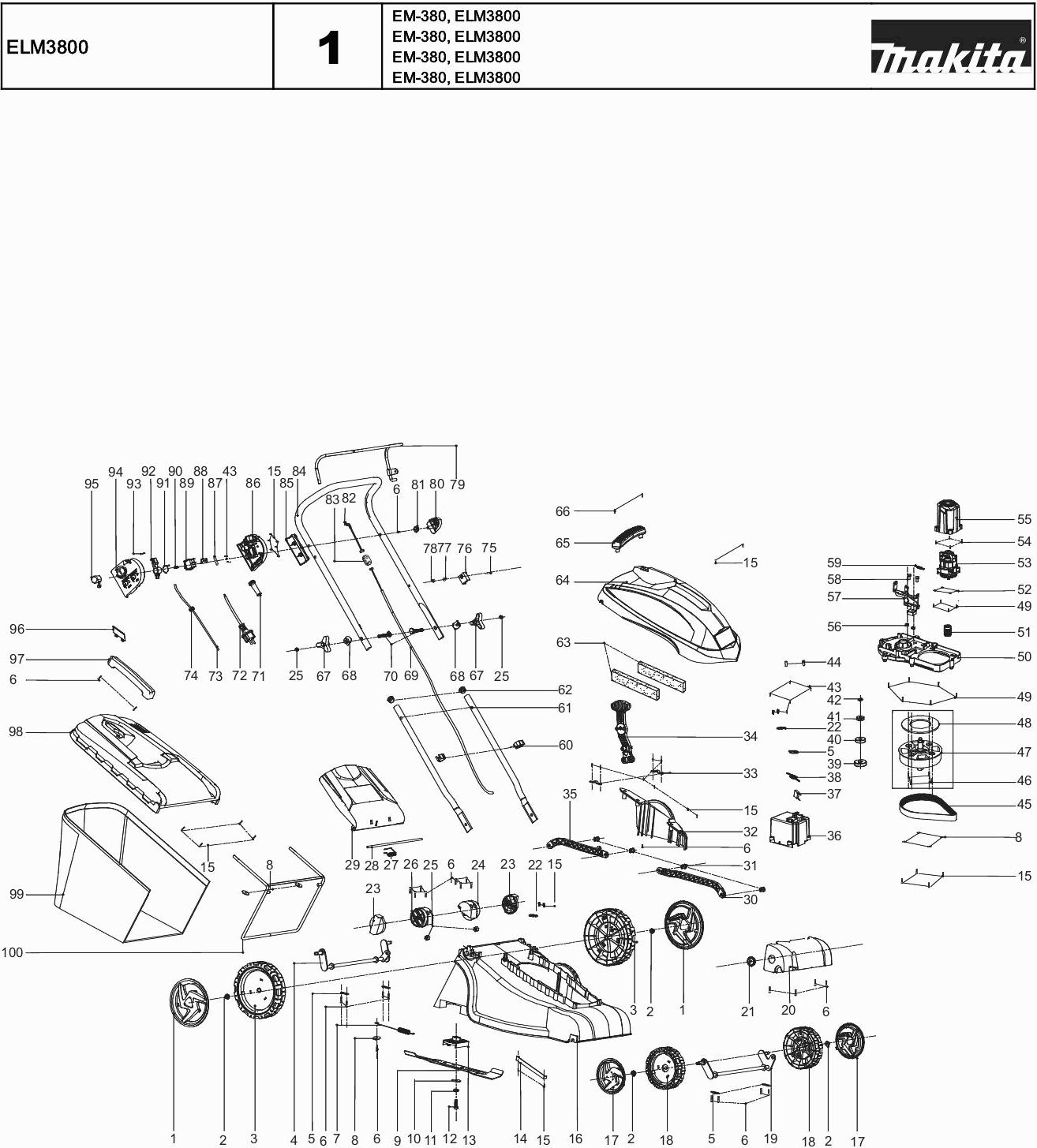

Dibujo técnico de los/las Makita ELM3800
Lista de las piezas de repuesto de Makita ELM3800
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tapa de rueda "rueda trasera" | ||||
| 001 | 671010049 | 4.80 | 5.81 | |
| Tuerca hexagonal M8 | ||||
| 002 | 671005028 | 1.20 | 1.45 | |
| Rueda 180mm | ||||
| 003 | 671946001 | 13.20 | 15.97 | |
| Eje Trasero | ||||
| 004 | 671002424 | 17.60 | 21.30 | |
| Placa de eje Dlm380 A | ||||
| 005 | DA00000335 | 1.00 | 1.21 | |
| Parker CK 5X16Mm Em461S A | ||||
| 006 | 671105502 | 1.00 | 1.21 | |
| Resorte de Hoja | ||||
| 007 | 671011209 | 2.40 | 2.90 | |
| Remache 4mm | ||||
| 008 | DA00000025 | 1.00 | 1.21 | |
| CIRKELMES 37,5CM | ||||
| 009 | DA00000916 | 16.00 | 19.36 | |
| Remache 8x24x2mm | ||||
| 010 | 671007002 | 1.20 | 1.45 | |
| No hay información disponible, no se puede pedir | ||||
| 011 | 671008002 | |||
| Tornillo hexagonal M8x30 din933 | ||||
| 012 | 671006017 | 1.20 | 1.45 | |
| SOPORTE DE HOJA ELM3800 A | ||||
| 013 | DA00000917 | 2.40 | 2.90 | |
| Varilla | ||||
| 014 | 671978003 | 2.40 | 2.90 | |
| Tornillo Parker 4x16 | ||||
| 015 | 671001005 | 1.20 | 1.45 | |
| Cubierta de corte 38cm | ||||
| 016 | 671939003 | 78.10 | 94.50 | |
| Tapa de rueda "rueda delantera" | ||||
| 017 | 671010048 | 4.80 | 5.81 | |
| Rueda "delantera" | ||||
| 018 | 671944001 | 11.00 | 13.31 | |
| Eje "delantero" | ||||
| 019 | 671002421 | 16.50 | 19.96 | |
| Contenedor de arena | ||||
| 020 | 671001015 | 13.20 | 15.97 | |
| Tapa | ||||
| 021 | 671771001 | 1.20 | 1.45 | |
| ABRAZADERA DE CABLE | ||||
| 022 | 671010230 | 1.20 | 1.45 | |
| BOTÓN | ||||
| 023 | 671974002 | 2.02 | 2.44 | |
| Soporte de barra de empuje "li" | ||||
| 024 | 671972002 | 6.00 | 7.26 | |
| Tuerca | ||||
| 025 | DA00000563 | 1.00 | 1.21 | |
| Soporte de barra de empuje "re" | ||||
| 026 | 671973002 | 6.00 | 7.26 | |
| Resorte 11x2,2mm | ||||
| 027 | 671011012 | 2.40 | 2.90 | |
| BARRA TOMMY | ||||
| 028 | 671001006 | 3.60 | 4.36 | |
| Cubierta de captura de hierba | ||||
| 029 | 671975004 | 13.20 | 15.97 | |
| Varilla de ajuste de altura "b" | ||||
| 030 | 671949002 | 4.80 | 5.81 | |
| Pin de conexión | ||||
| 031 | 671951002 | 1.20 | 1.45 | |
| Palanca (a) Vb13y | ||||
| 032 | 671941003 | 6.00 | 7.26 | |
| Placa de presión ISC 240 completa | ||||
| 033 | 671002426 | 2.40 | 2.90 | |
| Manija de ajuste de altura | ||||
| 034 | 671948004 | 7.20 | 8.71 | |
| Varilla de ajuste de altura A | ||||
| 035 | 671950002 | 3.60 | 4.36 | |
| Tapa de cubierta "freno" | ||||
| 036 | 671956001 | 3.60 | 4.36 | |
| Condensador 0.33Uf Elm3800 | ||||
| 037 | DA00001057 | 3.60 | 4.36 | |
| Condensador 0,33uf | ||||
| 038 | 671200202 | 2.40 | 2.90 | |
| Rodamiento de bolas 6003-2rs | ||||
| 039 | 671004048 | 7.20 | 8.71 | |
| Rodamiento de bolas 6002-2rs | ||||
| 040 | 671040130 | 4.80 | 5.81 | |
| No hay información disponible, no se puede pedir | ||||
| 041 | 671004007 | |||
| Clip de retención 9a | ||||
| 042 | 671009016 | 1.20 | 1.45 | |
| No hay información disponible, no se puede pedir | ||||
| 043 | 671001003 | |||
| Tapa | ||||
| 044 | 671201101 | 1.20 | 1.45 | |
| Correa en V | ||||
| 045 | 671002058 | 16.50 | 19.96 | |
| Tornillo metálico M5x25mm | ||||
| 046 | 671003072 | 1.00 | 1.21 | |
| Polea "grande" | ||||
| 047 | 671959001 | 8.40 | 10.16 | |
| Rodamiento de bolas 6003-2rs | ||||
| 047A | 671004048 | 7.20 | 8.71 | |
| Embrague de seguridad | ||||
| 048 | 671002360 | 7.20 | 8.71 | |
| Parker 4,8x16mm | ||||
| 049 | 671010740 | 1.20 | 1.45 | |
| Soporte de motor TSC 55 | ||||
| 050 | 671958001 | 9.60 | 11.62 | |
| Polea "pequeña" | ||||
| 051 | 671040290 | 6.00 | 7.26 | |
| No hay información disponible, no se puede pedir | ||||
| 052 | 671008011 | |||
| MOTOR | ||||
| 053 | 671030280 | 111.10 | 134.43 | |
| Parker ST5x12 | ||||
| 054 | DA00000888 | 1.00 | 1.21 | |
| Tapa de la cubierta del motor | ||||
| 055 | 671124001 | 11.00 | 13.31 | |
| No hay información disponible, no se puede pedir | ||||
| 056 | 671005005 | |||
| Sistema de frenos | ||||
| 057 | 671580020 | 11.00 | 13.31 | |
| Tornillo M6x50mm | ||||
| 058 | 671006041 | 1.20 | 1.45 | |
| Resorte 72a | ||||
| 059 | 671011198 | 2.40 | 2.90 | |
| Guía de cable | ||||
| 060 | 671277001 | 2.40 | 2.90 | |
| Ya no disponible, sin reemplazo | ||||
| 061 | 671017380 | |||
| Conector de bus 19mm | ||||
| 062 | 671001198 | 0.98 | 1.19 | |
| Caucho de esponja | ||||
| 063 | 671010270 | 2.40 | 2.90 | |
| Tapa de la cubierta del motor | ||||
| 064 | 671942002 | 11.00 | 13.31 | |
| Mango Elm3800 | ||||
| 065 | 671943001 | 3.60 | 4.36 | |
| Tornillo Ck 4x20mm | ||||
| 066 | 671001016 | 1.20 | 1.45 | |
| Botón estrella | ||||
| 067 | 671010500 | 1.20 | 1.45 | |
| No hay información disponible, no se puede pedir | ||||
| 068 | 671001085 | |||
| Cable de freno | ||||
| 069 | 671001253 | 13.20 | 15.97 | |
| Perno M8x47mm | ||||
| 070 | 671006130 | 2.40 | 2.90 | |
| Pasacables | ||||
| 071 | 671803001 | 1.20 | 1.45 | |
| Cable de alimentación 2x1mm | ||||
| 072 | 671010570 | 6.00 | 7.26 | |
| Cable de conexión 1250mm | ||||
| 073 | 671001010 | 9.60 | 11.62 | |
| Ya no disponible, sin reemplazo | ||||
| 074 | 671283001 | |||
| No hay información disponible, no se puede pedir | ||||
| 075 | 671006077 | |||
| Placa de montaje de cable Plm4120N A | ||||
| 076 | DA00000573 | 1.20 | 1.45 | |
| No hay información disponible, no se puede pedir | ||||
| 077 | 671007008 | |||
| No hay información disponible, no se puede pedir | ||||
| 078 | DA00000575 | |||
| Manija del freno | ||||
| 079 | 671001999 | 14.30 | 17.30 | |
| PLACA ANGULAR | ||||
| 080 | 671955001 | 2.40 | 2.90 | |
| Remache | ||||
| 081 | 671391001 | 1.20 | 1.45 | |
| Cable de freno | ||||
| 082 | 671001268 | 3.60 | 4.36 | |
| Conector De Enchufe | ||||
| 083 | 671657001 | 2.40 | 2.90 | |
| Barra de empuje superior Elm3800 | ||||
| 084 | 671001939 | 24.20 | 29.28 | |
| Placa de presión ISC 240 completa | ||||
| 085 | 671952001 | 2.40 | 2.90 | |
| MULCHPLUG | ||||
| 086 | 671469001 | 10.00 | 12.10 | |
| Aliviador de tensión | ||||
| 087 | 671263001 | 1.20 | 1.45 | |
| Bloque de conmutación | ||||
| 088 | 671776001 | 1.20 | 1.45 | |
| Interruptor | ||||
| 089 | 671010220 | 9.60 | 11.62 | |
| Muelle | ||||
| 090 | 671011005 | 2.40 | 2.90 | |
| Resorte 22.8X1,5Mm Elm3800 A | ||||
| 091 | DA00000926 | 1.20 | 1.45 | |
| Manija del interruptor Elm3800 A | ||||
| 092 | DA00000925 | 1.20 | 1.45 | |
| Tornillo M4x8mm | ||||
| 093 | 671002033 | 1.20 | 1.45 | |
| Tapa de caja de interruptores | ||||
| 094 | 671953001 | 3.60 | 4.36 | |
| Botón de Bloqueo de Seguridad | ||||
| 095 | 671774009 | 1.20 | 1.45 | |
| Indicador de bolsa de captura de hierba | ||||
| 096 | 671010860 | 2.40 | 2.90 | |
| Manija del recolector de césped | ||||
| 097 | 671977001 | 3.60 | 4.36 | |
| Tapa del recolector de césped | ||||
| 098 | 671976001 | 23.10 | 27.95 | |
| Bolsa para recoger la hierba | ||||
| 099 | 671157004 | 24.20 | 29.28 | |
| Marco de bolsa de césped | ||||
| 100 | 671001988 | 16.50 | 19.96 | |
