Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Makita ELM4621'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

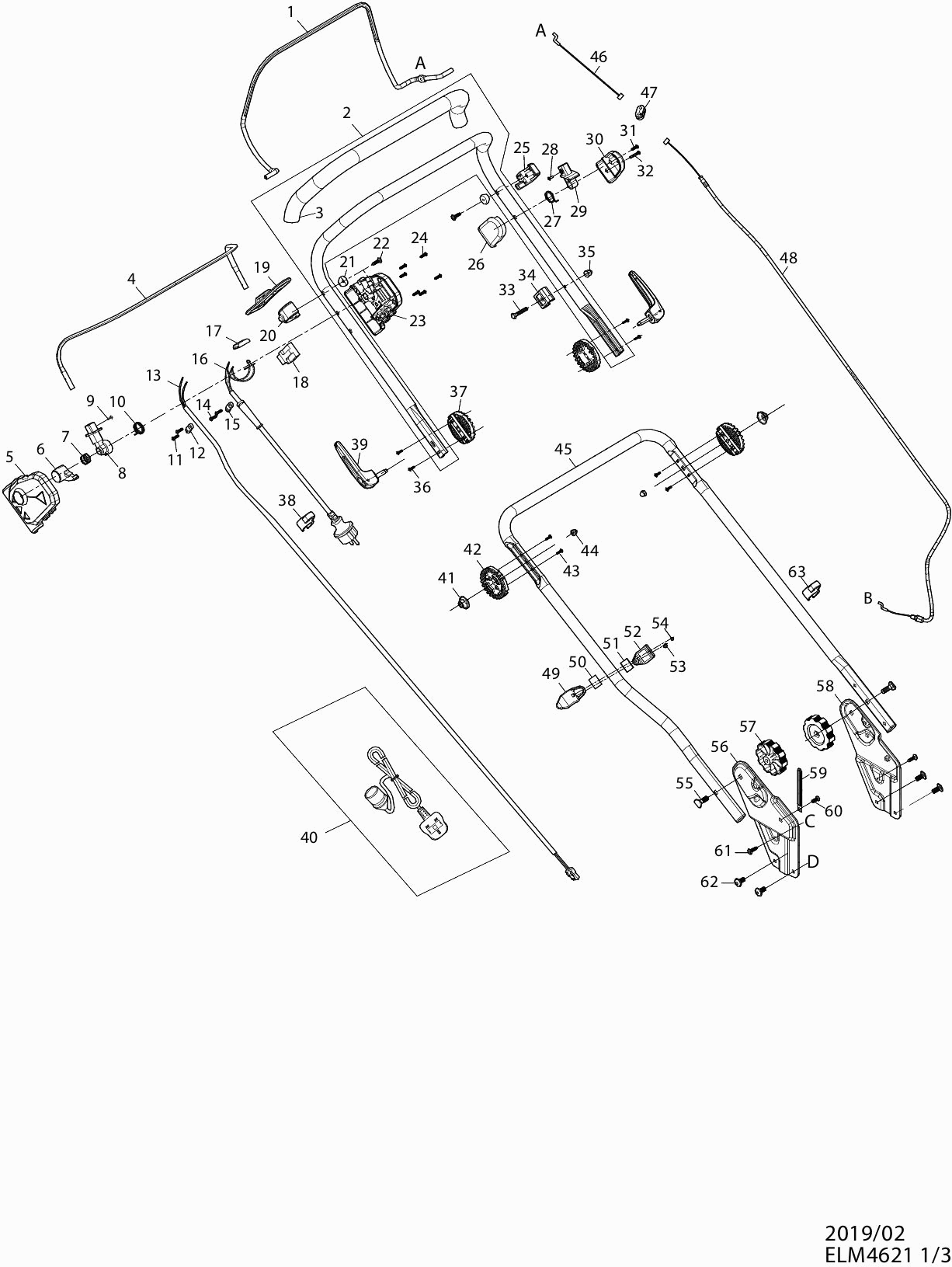

Dibujo técnico de los/las Makita ELM4621
Lista de las piezas de repuesto de Makita ELM4621
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Palanca de control | ||||
| 001 | YA00001108 | 10.80 | 13.07 | |
| Varilla de empuje superior EM463S | ||||
| 002 | YA00001159 | 27.90 | 33.76 | |
| Agarre suave EM463S | ||||
| 003 | YA00001185 | 6.41 | 7.76 | |
| Palanca de cambio EM463S | ||||
| 004 | YA00001160 | 7.21 | 8.72 | |
| Caja de interruptor R ELM3320 | ||||
| 005 | YA00000765 | 2.40 | 2.90 | |
| Botón pulsador ELM3320 | ||||
| 006 | YA00000766 | 1.20 | 1.45 | |
| Resorte de compresión 16.8 ELM3320 | ||||
| 007 | YA00000767 | 1.00 | 1.21 | |
| Tapa final R ELM3320 | ||||
| 008 | YA00000768 | 1.20 | 1.45 | |
| Tornillo Parker 3,5X10Mm Ev3618 | ||||
| 009 | 652024721 | 1.00 | 1.21 | |
| Resorte de torsión 21 ELM3320 | ||||
| 010 | YA00000769 | 1.00 | 1.21 | |
| Parker 4x16mm ELM3320 | ||||
| 011 | YA00000778 | 1.00 | 1.21 | |
| Abrazadera de cable ELM3320 | ||||
| 012 | YA00000780 | 1.00 | 1.21 | |
| Cable de conexión EM463S | ||||
| 013 | YA00001038 | 4.80 | 5.81 | |
| Parker 4x16mm ELM3320 | ||||
| 014 | YA00000778 | 1.00 | 1.21 | |
| Abrazadera de cable ELM3320 | ||||
| 015 | YA00000780 | 1.00 | 1.21 | |
| Arnés de cables assy EUR ELM3320 | ||||
| 016 | YA00000773 | 13.20 | 15.97 | |
| Indicador de lente ELM3320 | ||||
| 017 | YA00000781 | 1.20 | 1.45 | |
| Interruptor ELM3320 | ||||
| 018 | YA00000772 | 3.60 | 4.36 | |
| Soporte de cable ELM3320 | ||||
| 019 | 652023811 | 2.40 | 2.90 | |
| Soporte de palanca de control R EM63S | ||||
| 020 | YA00001105 | 1.20 | 1.45 | |
| Remache de nylon 5mm EM463S | ||||
| 021 | YA00001106 | 1.20 | 1.45 | |
| Parker 5x16mm ELM3320 | ||||
| 022 | YA00000820 | 1.00 | 1.21 | |
| Caja de interruptores L ELM3320 | ||||
| 023 | YA00000782 | 2.40 | 2.90 | |
| Parker 4x16mm ELM3320 | ||||
| 024 | YA00000778 | 1.00 | 1.21 | |
| Soporte de palanca de control L EM63S | ||||
| 025 | YA00001107 | 1.20 | 1.45 | |
| Soporte para mango derecho | ||||
| 026 | 652023795 | 2.40 | 2.90 | |
| Resorte de torsión 18.3 ELM3320 | ||||
| 027 | YA00000737 | 1.20 | 1.45 | |
| Tornillo Parker 3,5X10Mm Ev3618 | ||||
| 028 | 652024721 | 1.00 | 1.21 | |
| Tapón para palanca izquierda | ||||
| 029 | 652023794 | 7.20 | 8.71 | |
| Soporte para palanca izquierda | ||||
| 030 | 652023793 | 2.40 | 2.90 | |
| Parker 4x16mm ELM3320 | ||||
| 031 | YA00000778 | 1.00 | 1.21 | |
| Parker 4x25mm ELM3320 | ||||
| 032 | YA00000785 | 1.00 | 1.21 | |
| Tornillo Allen M6x35mm EM463S | ||||
| 033 | YA00001109 | 1.00 | 1.21 | |
| Tapa final EM463S | ||||
| 034 | YA00001110 | 1.20 | 1.45 | |
| Tapa de tuerca ELM3320 | ||||
| 035 | YA00000802 | 1.00 | 1.21 | |
| Tornillo Met. 3X12mm ELM4121 | ||||
| 036 | YA00000960 | 1.00 | 1.21 | |
| Anillo de conexión ELM4121 | ||||
| 037 | YA00000961 | 1.20 | 1.45 | |
| Abrazadera de cable ELM4120 | ||||
| 038 | YA00000921 | 1.00 | 1.21 | |
| Palanca de sujeción ELM4121 | ||||
| 039 | YA00000975 | 7.20 | 8.71 | |
| No hay información disponible, no se puede pedir | ||||
| 040 | YA00000858 | |||
| Resorte cónico ELM4121 | ||||
| 041 | YA00000976 | 1.20 | 1.45 | |
| Anillo de conexión ELM4121 | ||||
| 042 | YA00000977 | 1.20 | 1.45 | |
| Tornillo Met. 3X12mm ELM4121 | ||||
| 043 | YA00000960 | 1.00 | 1.21 | |
| Tapa de tuerca ELM3320 | ||||
| 044 | YA00000802 | 1.00 | 1.21 | |
| Barra de empuje inferior EM463S | ||||
| 045 | YA00001046 | 17.60 | 21.30 | |
| Cable de gas corto EM463S | ||||
| 046 | YA00001143 | 1.18 | 1.43 | |
| Guía de cable EM463S | ||||
| 047 | YA00001142 | 0.83 | 1.00 | |
| Cable de gas largo EM463S | ||||
| 048 | YA00001161 | 5.70 | 6.90 | |
| Guía de cable ELM4121 | ||||
| 049 | YA00000970 | 1.20 | 1.45 | |
| Revestimiento de goma ELM4121 | ||||
| 050 | YA00000971 | 1.00 | 1.21 | |
| Revestimiento de goma ELM4121 | ||||
| 051 | YA00000971 | 1.00 | 1.21 | |
| Abrazadera de cable ELM4121 | ||||
| 052 | YA00000972 | 1.20 | 1.45 | |
| Parker 4X12Mm ELM3720 | ||||
| 053 | YA00000873 | 1.00 | 1.21 | |
| Parker 3x16mm ELM4121 | ||||
| 054 | YA00000973 | 1.00 | 1.21 | |
| Perno M8x40 plano 4k-cabeza ELM4121 | ||||
| 055 | YA00000983 | 1.00 | 1.21 | |
| Soporte de mango R EM463S | ||||
| 056 | YA00001060 | 10.80 | 13.07 | |
| Botón de ajuste M8 ELM3320 | ||||
| 057 | YA00000803 | 1.20 | 1.45 | |
| Soporte de mango L EM463S | ||||
| 058 | YA00001063 | 11.00 | 13.31 | |
| Abrazadera de cable ELM4121 | ||||
| 059 | YA00000997 | 1.20 | 1.45 | |
| Met.tornillo M6x18mm ELM4121 | ||||
| 060 | YA00000998 | 1.00 | 1.21 | |
| Parker 4x16mm ELM3320 | ||||
| 061 | YA00000778 | 1.00 | 1.21 | |
| Tornillo M8x16mm | ||||
| 062 | YA00000995 | 1.20 | 1.45 | |
| Abrazadera de cable ELM4120 | ||||
| 063 | YA00000921 | 1.00 | 1.21 | |
| Tornillo de metal M5x16mm EM463S | ||||
| 064 | 652023758 | 1.00 | 1.21 | |
| Tapa del motor ELM4621 | ||||
| 065 | YA00001125 | 23.04 | 27.88 | |
| Tapa de protección del motor BLW ELM4620 | ||||
| 066 | YA00001070 | 11.00 | 13.31 | |
| Tapa del motor EM463S | ||||
| 067 | YA00001126 | 11.84 | 14.33 | |
| Parker 5x16mm ELM3320 | ||||
| 068 | YA00000820 | 1.00 | 1.21 | |
| Tornillo de metal M5x16mm EM463S | ||||
| 069 | 652023758 | 1.00 | 1.21 | |
| Parker 4x16mm ELM3320 | ||||
| 070 | YA00000778 | 1.00 | 1.21 | |
| Casa del motor TOP EM463S | ||||
| 071 | YA00001140 | 6.41 | 7.76 | |
| Anillo de retención S17 EM463S | ||||
| 072 | YA00001096 | 1.00 | 1.21 | |
| Ventilador de motor EM463S | ||||
| 073 | YA00001097 | 4.80 | 5.81 | |
| Ensamblaje de motor 50Hz 230V EM463S | ||||
| 074 | YA00001074 | 223.30 | 270.19 | |
| Condensador 25mF 500V EM463S | ||||
| 075 | YA00001099 | 8.40 | 10.16 | |
| Parker 4x16mm ELM3320 | ||||
| 076 | YA00000778 | 1.00 | 1.21 | |
| ABRAZADERA DE CABLE | ||||
| 077 | 652023752 | 1.20 | 1.45 | |
| Placa base de la carcasa del motor EM463S | ||||
| 078 | YA00001075 | 14.30 | 17.30 | |
| Tuerca de bloqueo de inserción M8 | ||||
| 079 | 652023843 | 1.00 | 1.21 | |
| Tornillo M8x16mm | ||||
| 080 | YA00000995 | 1.20 | 1.45 | |
| Tapa de eyección ELM4620 | ||||
| 081 | YA00001058 | 8.40 | 10.16 | |
| Pasador de bisagra EM463S | ||||
| 082 | YA00001122 | 1.39 | 1.68 | |
| Anillo de bloqueo E5 | ||||
| 083 | YA00000990 | 1.00 | 1.21 | |
| Resorte de torsión 7,7mm | ||||
| 084 | YA00000994 | 1.20 | 1.45 | |
| Tornillo de metal M5x16mm EM463S | ||||
| 085 | 652023758 | 1.00 | 1.21 | |
| Cubierta del engranaje EM463S | ||||
| 086 | YA00001134 | 1.20 | 1.45 | |
| Base de cubierta trasera ELM4620 | ||||
| 087 | YA00001061 | 4.80 | 5.81 | |
| Parker 4x16mm ELM3320 | ||||
| 088 | YA00000778 | 1.00 | 1.21 | |
| Paso EM463S | ||||
| 089 | YA00001135 | 0.83 | 1.00 | |
| Tablero de montaje EM463S | ||||
| 090 | YA00001089 | 2.40 | 2.90 | |
| Parker 4x16mm ELM3320 | ||||
| 091 | YA00000778 | 1.00 | 1.21 | |
| Placa de altitud EM463S | ||||
| 092 | YA00001064 | 2.40 | 2.90 | |
| Tornillo de metal M5x16mm EM463S | ||||
| 093 | 652023758 | 1.00 | 1.21 | |
| Cubierta de Corte EM463S | ||||
| 094 | YA00001123 | 117.63 | 142.33 | |
| Guía de eyección lateral EM463S | ||||
| 095 | YA00001090 | 4.80 | 5.81 | |
| Cubierta de eyección lateral EM463S | ||||
| 096 | YA00001092 | 10.80 | 13.07 | |
| Parker 5x12mm EM463S | ||||
| 097 | YA00001091 | 1.00 | 1.21 | |
| Tornillo Allen M8x35mm EM463S | ||||
| 098 | YA00001076 | 1.20 | 1.45 | |
| Anillo de retención S17 EM463S | ||||
| 099 | YA00001096 | 1.00 | 1.21 | |
| Pastel de eje EM463S | ||||
| 100 | YA00001141 | 0.83 | 1.00 | |
| Correa en V XPZ 772 EM463S | ||||
| 101 | YA00001138 | 6.41 | 7.76 | |
| Unidad de accionamiento EM463S | ||||
| 102 | YA00001121 | 55.40 | 67.03 | |
| Estabilizador de caja de cambios | ||||
| 103 | YA00001137 | 0.83 | 1.00 | |
| Tornillo de cabeza cilíndrica M6x16mm EM463S | ||||
| 104 | YA00001136 | 0.83 | 1.00 | |
| Polea EM463S | ||||
| 105 | YA00001139 | 1.99 | 2.41 | |
| Cuchillo circular del ventilador EM463S | ||||
| 106 | YA00001094 | 4.80 | 5.81 | |
| Parker 5x20mm EM463S | ||||
| 107 | YA00001024 | 1.00 | 1.21 | |
| Cubierta de ventilador inferior EM463S | ||||
| 108 | YA00001095 | 6.00 | 7.26 | |
| Parker 4x16mm ELM3320 | ||||
| 109 | YA00000778 | 1.00 | 1.21 | |
| Soporte de la cuchilla EM463S | ||||
| 110 | YA00001066 | 3.60 | 4.36 | |
| CIRKELMES 46CM EM463S A | ||||
| 111 | YA00000741 | 20.90 | 25.29 | |
| Tornillo para sierra circular M10x30mm | ||||
| 112 | YA00001067 | 2.40 | 2.90 | |
| Parker 4x10mm EM463S | ||||
| 113 | YA00001031 | 1.00 | 1.21 | |
| Parker 5x20mm EM463S | ||||
| 114 | YA00001024 | 1.00 | 1.21 | |
| Parker 5x16mm ELM3320 | ||||
| 115 | YA00000820 | 1.00 | 1.21 | |
| Tapa del Eje Delantero ELM4620 | ||||
| 116 | YA00001079 | 9.60 | 11.62 | |
| Tapa del Eje Delantero EM463S | ||||
| 117 | YA00001080 | 6.00 | 7.26 | |
| Parker 4x16mm ELM3320 | ||||
| 118 | YA00000778 | 1.00 | 1.21 | |
| Tapa de rueda trasera EM463S | ||||
| 119 | YA00001049 | 4.80 | 5.81 | |
| Tuerca de bloqueo de inserción M8 | ||||
| 120 | 652023843 | 1.00 | 1.21 | |
| Arandela 8mm ELM3320 | ||||
| 121 | YA00000420 | 1.20 | 1.45 | |
| Rodamiento de rueda ID12 trasero EM463S | ||||
| 122 | YA00001186 | 1.39 | 1.68 | |
| Rueda trasera EM463S | ||||
| 123 | YA00001050 | 19.80 | 23.96 | |
| No hay información disponible, no se puede pedir | ||||
| 123-1 | YA00001113 | |||
| Rodamiento de rueda ID12 trasero EM463S | ||||
| 124 | YA00001186 | 1.39 | 1.68 | |
| Cubierta de rueda trasera EM463S | ||||
| 125 | YA00001132 | 2.71 | 3.28 | |
| Buje de rueda trasero EM463S | ||||
| 126 | YA00001088 | 1.20 | 1.45 | |
| Eje trasero EM463S A | ||||
| 127 | YA00001115 | 17.38 | 21.03 | |
| Manija de ajuste de altura ELM4121 | ||||
| 128 | YA00000989 | 3.60 | 4.36 | |
| Tornillo Met. M4X12Mm | ||||
| 129 | YA00000988 | 1.00 | 1.21 | |
| Manija de ajuste de altura EM463S | ||||
| 130 | YA00001053 | 3.60 | 4.36 | |
| Tuerca M5 | ||||
| 131 | YA00000393 | 1.20 | 1.45 | |
| Tuerca M5 | ||||
| 132 | YA00000393 | 1.20 | 1.45 | |
| Ajuste de la altura del resorte ELM4121 | ||||
| 133 | YA00000986 | 2.40 | 2.90 | |
| Tornillo de tuerca M5x16mm | ||||
| 134 | YA00000407 | 3.60 | 4.36 | |
| Tornillo de tuerca M5x16mm | ||||
| 135 | YA00000407 | 3.60 | 4.36 | |
| No hay información disponible, no se puede pedir | ||||
| 136 | YA00001117 | |||
| Engranaje 13 R EM463S | ||||
| 137 | YA00001130 | 5.09 | 6.16 | |
| Pasador 5x25mm EM463S | ||||
| 138 | YA00001131 | 0.83 | 1.00 | |
| No hay información disponible, no se puede pedir | ||||
| 139 | YA00001117 | |||
| Rodamiento de rueda ID12 trasero EM463S | ||||
| 140 | YA00001118 | 1.39 | 1.68 | |
| Anillo de bloqueo S34 EM463S | ||||
| 141 | YA00001119 | 0.83 | 1.00 | |
| Tornillo de metal M5x16mm EM463S | ||||
| 142 | 652023758 | 1.00 | 1.21 | |
| Placa de montaje eje trasero EM463S | ||||
| 143 | YA00001120 | 0.98 | 1.19 | |
| Engranaje 13 L EM463S | ||||
| 144 | YA00001133 | 5.09 | 6.16 | |
| Pasador de bloqueo 7mm ELM3320 | ||||
| 145 | YA00000851 | 1.00 | 1.21 | |
| Broche 7mm | ||||
| 146 | YA00001018 | 1.00 | 1.21 | |
| Pin de conexión EM463S | ||||
| 147 | YA00001127 | 8.27 | 10.01 | |
| Tapa de Rueda Delantera EM463S | ||||
| 148 | YA00001081 | 3.60 | 4.36 | |
| Tuerca de bloqueo de inserción M8 | ||||
| 149 | 652023843 | 1.00 | 1.21 | |
| Arandela 8mm ELM3320 | ||||
| 150 | YA00000420 | 1.20 | 1.45 | |
| Cojinete de nylon EM463S | ||||
| 151 | YA00001100 | 1.00 | 1.21 | |
| Rueda Delantera EM463S | ||||
| 152 | YA00001082 | 16.50 | 19.96 | |
| Cojinete de nylon EM463S | ||||
| 153 | YA00001100 | 1.00 | 1.21 | |
| Eje delantero EM463S | ||||
| 154 | YA00001085 | 16.50 | 19.96 | |
| Resorte de ajuste de altura EM463S | ||||
| 155 | YA00001084 | 2.40 | 2.90 | |
| Tapa de Montaje del Eje Delantero EM463S | ||||
| 156 | YA00001083 | 1.20 | 1.45 | |
| Sujeción del eje delantero B ELM4121 | ||||
| 157 | YA00001025 | 1.20 | 1.45 | |
| Pasador de bloqueo 7mm ELM3320 | ||||
| 158 | YA00000851 | 1.00 | 1.21 | |
| Broche 7mm | ||||
| 159 | YA00001018 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 160 | YA00001039 | |||
| Bolsa de recolección ELM4620 | ||||
| 161 | YA00001041 | 34.10 | 41.26 | |
| Indicador de caja recolectora de césped ELM3320 | ||||
| 162 | YA00000791 | 1.00 | 1.21 | |
| Tapa de la bolsa de recolección EM463S | ||||
| 163 | YA00001043 | 14.30 | 17.30 | |
| Manija de recolección de césped | ||||
| 164 | YA00000795 | 2.40 | 2.90 | |
| Parker 4x16mm ELM3320 | ||||
| 165 | YA00000778 | 1.00 | 1.21 | |
| Marco de la bolsa de recogida EM463S | ||||
| 166 | YA00001111 | 8.40 | 10.16 | |
| Arandela 4mm ELM3320 | ||||
| 167 | YA00000796 | 1.00 | 1.21 | |
| Parker 4x16mm ELM3320 | ||||
| 168 | YA00000778 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 169 | YA00001047 | |||
| No hay información disponible, no se puede pedir | ||||
| 170 | YA00001048 | |||
| Cierre de mulch ELM4121 | ||||
| 171 | YA00000980 | 1.20 | 1.45 | |
| Muelle de compresión EM463S | ||||
| 172 | YA00001112 | 1.00 | 1.21 | |
| Anillo de bloqueo para mulchplug ELM4121 | ||||
| 173 | YA00000982 | 1.20 | 1.45 | |
| Parker 4x16mm ELM3320 | ||||
| 174 | YA00000778 | 1.00 | 1.21 | |
| Llave 10-27mm EM463S | ||||
| 175 | YA00001045 | 2.40 | 2.90 | |
