Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Makita HK1820L'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

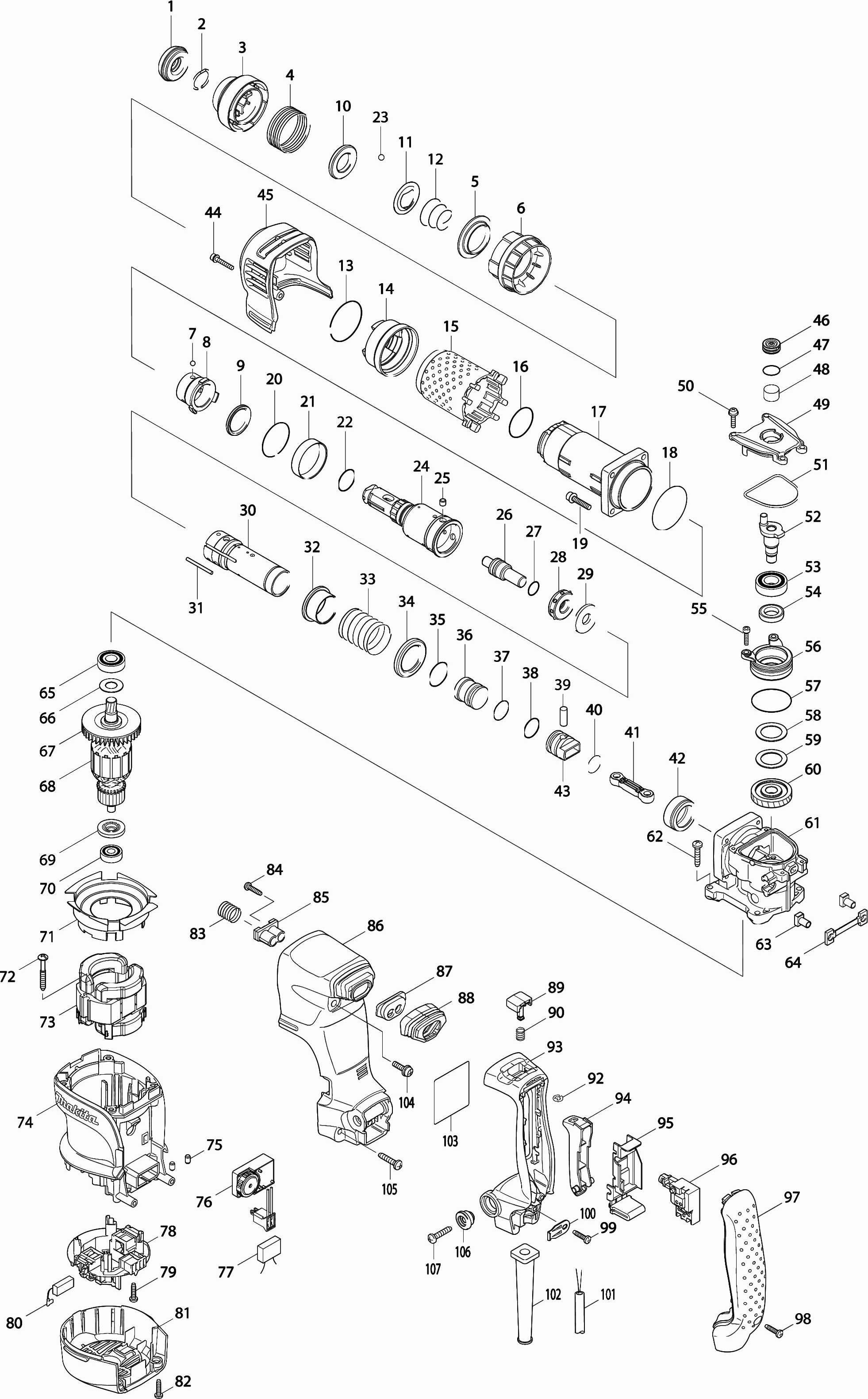

Dibujo técnico de los/las Makita HK1820L
Lista de las piezas de repuesto de Makita HK1820L
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tapa Del Portacincel | ||||
| 001* | 286283-8 | 2.40 | 2.90 | |
| Arandela de bloqueo 19 | ||||
| 002 | 233966-1 | 2.40 | 2.90 | |
| Tapa de bloqueo de cincel | ||||
| 003 | 450275-5 | 4.80 | 5.81 | |
| Muelle de compresión 42 | ||||
| 004 | 234039-3 | 1.20 | 1.45 | |
| Guía de bola | ||||
| 005 | 345874-5 | 6.00 | 7.26 | |
| Arandela intercambiable | ||||
| 006 | 450274-7 | 4.80 | 5.81 | |
| Bola de acero 4.8 | ||||
| 007 | 216002-8 | 1.00 | 1.21 | |
| Arandela 25 | ||||
| 008 | 331796-5 | 9.60 | 11.62 | |
| Anillo de uretano 26 | ||||
| 009* | 262142-0 | 2.40 | 2.90 | |
| Arandela 21 | ||||
| 010 | 257288-5 | 8.40 | 10.16 | |
| Anillo de guía | ||||
| 011 | 345873-7 | 2.40 | 2.90 | |
| Resorte de compresión 21-29 | ||||
| 012 | 233916-6 | 1.00 | 1.21 | |
| Arandela de bloqueo 43 | ||||
| 013 | 231985-1 | 1.20 | 1.45 | |
| Sostenedor de la carcasa del martillo | ||||
| 014 | 450273-9 | 3.60 | 4.36 | |
| Carcasa de impacto | ||||
| 015 | 424066-0 | 3.60 | 4.36 | |
| O-anillo 31 | ||||
| 016 | 213465-9 | 1.00 | 1.21 | |
| Caja del martillo | ||||
| 017 | 318196-6 | 27.50 | 33.28 | |
| Anillo O 48 | ||||
| 018 | 213606-7 | 2.40 | 2.90 | |
| No hay información disponible, no se puede pedir | ||||
| 019 | 922243-3 | |||
| Anillo de bloqueo 37 | ||||
| 020 | 233956-4 | 1.20 | 1.45 | |
| Arandela 39 Hk1820 A | ||||
| 021 | 257296-6 | 14.30 | 17.30 | |
| Anillo O 22,4 | ||||
| 022 | 213008-7 | 1.20 | 1.45 | |
| Bola de acero 7.0 | ||||
| 023* | 216022-2 | 1.00 | 1.21 | |
| Porta cincel | ||||
| 024 | 324837-4 | 147.40 | 178.35 | |
| Pasador 6 | ||||
| 025 | 268226-2 | 2.40 | 2.90 | |
| Etiqueta TSC 55 FESTOOL | ||||
| 025A | 423122-3 | 1.00 | 1.21 | |
| Pasador de golpe | ||||
| 026 | 324844-7 | 6.00 | 7.26 | |
| O-ring 12 | ||||
| 027* | 213128-7 | 1.20 | 1.45 | |
| Anillo de goma 13mm | ||||
| 028* | 424065-2 | 8.40 | 10.16 | |
| Arandela 12 | ||||
| 029 | 267363-9 | 7.20 | 8.71 | |
| CILINDRO | ||||
| 030 | 331849-0 | 72.60 | 87.85 | |
| No hay información disponible, no se puede pedir | ||||
| 031 | 256833-3 | |||
| Arandela 29 | ||||
| 032 | 331799-9 | 10.80 | 13.07 | |
| Muelle de compresión 32 | ||||
| 033 | 234041-6 | 1.20 | 1.45 | |
| Arandela 29 | ||||
| 034 | 345872-9 | 2.40 | 2.90 | |
| Anillo-O 26 | ||||
| 035 | 213435-8 | 1.00 | 1.21 | |
| Martillo neumático | ||||
| 036 | 324847-1 | 8.40 | 10.16 | |
| Anillo O 20 | ||||
| 037* | 213283-5 | 2.40 | 2.90 | |
| Anillo O 20 | ||||
| 038* | 213283-5 | 2.40 | 2.90 | |
| Pasador 7 | ||||
| 039 | 256087-2 | 1.00 | 1.21 | |
| Anillo O 18 | ||||
| 040 | 213262-3 | 1.20 | 1.45 | |
| VARILLA CONICA | ||||
| 041 | 450278-9 | 2.40 | 2.90 | |
| Bus 29 | ||||
| 042 | 331797-3 | 4.80 | 5.81 | |
| PISTÓN | ||||
| 043 | 450298-3 | 4.80 | 5.81 | |
| Tornillo hexagonal Hr5210C | ||||
| 044 | 922148-7 | 1.00 | 1.21 | |
| Cubierta de cigüeñal | ||||
| 045 | 450277-1 | 8.40 | 10.16 | |
| Tapa del filtro | ||||
| 046 | 419988-7 | 1.00 | 1.21 | |
| Anillo O 16 | ||||
| 047 | 213218-6 | 1.20 | 1.45 | |
| Filtro | ||||
| 048 | 443129-3 | 1.00 | 1.21 | |
| Tapa del cárter | ||||
| 049 | 450276-3 | 4.80 | 5.81 | |
| Tornillo 4X18 | ||||
| 050 | 911133-5 | 1.00 | 1.21 | |
| Arandela | ||||
| 051 | 424067-8 | 1.00 | 1.21 | |
| Cigüeñal | ||||
| 052 | 324845-5 | 11.00 | 13.31 | |
| Rodamiento de bolas 6002llb | ||||
| 053 | 211201-7 | 8.40 | 10.16 | |
| Anillo de sellado 15 | ||||
| 054 | 213219-4 | 3.60 | 4.36 | |
| Tornillo hexagonal 4x16 | ||||
| 055 | 266437-3 | 1.00 | 1.21 | |
| Caja de Cojinete | ||||
| 056 | 318202-7 | 3.60 | 4.36 | |
| Anillo O 39 | ||||
| 057 | 213513-4 | 1.00 | 1.21 | |
| Arandela 22 | ||||
| 058 | 267126-3 | 1.20 | 1.45 | |
| Arandela 22 | ||||
| 059 | 267126-3 | 1.20 | 1.45 | |
| ENGANCHE | ||||
| 060 | 226675-9 | 13.20 | 15.97 | |
| Caja de cigüeñal | ||||
| 061 | 158523-3 | 56.10 | 67.88 | |
| Anillo O 28 | ||||
| 061 | 213415-4 | 1.00 | 1.21 | |
| Tornillo autoperforante 5X25 | ||||
| 062 | 266041-8 | 1.00 | 1.21 | |
| Pieza de ajuste | ||||
| 063 | 331798-1 | 6.00 | 7.26 | |
| Placa de vibración | ||||
| 064 | 424068-6 | 1.20 | 1.45 | |
| Rodamiento de bolas 6001dw | ||||
| 065 | 211131-2 | 9.60 | 11.62 | |
| Arandela 12 | ||||
| 066 | 253748-5 | 1.00 | 1.21 | |
| Ventilador 60 | ||||
| 067 | 241879-2 | 4.80 | 5.81 | |
| Armazón | ||||
| 068 | 513743-0 | 62.70 | 75.87 | |
| Armazón | ||||
| 068 | 513759-5 | 59.40 | 71.87 | |
| Anillo de aislamiento | ||||
| 069 | 681644-1 | 1.00 | 1.21 | |
| Rodamiento de bolas 608ddw | ||||
| 070 | 210005-4 | 4.80 | 5.81 | |
| Placa espaciadora | ||||
| 071 | 450265-8 | 3.60 | 4.36 | |
| Tornillo autoperforante 5x40 | ||||
| 072 | 266211-9 | 1.00 | 1.21 | |
| CAMPO | ||||
| 073 | 625818-4 | 34.10 | 41.26 | |
| CAMPO | ||||
| 073 | 625809-5 | 26.40 | 31.94 | |
| Carcasa del motor | ||||
| 074 | 450263-2 | 17.60 | 21.30 | |
| Placa de nombre Hk1820l | ||||
| 075 | 864991-7 | 3.60 | 4.36 | |
| Pasador de Goma 4 | ||||
| 075 | 263002-9 | 1.00 | 1.21 | |
| Controlador de velocidad | ||||
| 076 | 631793-4 | 34.10 | 41.26 | |
| Arnés de cable | ||||
| 076 | 638607-8 | 3.60 | 4.36 | |
| Condensador 0,22uF | ||||
| 077 | 645190-8 | 2.40 | 2.90 | |
| Soporte de Cepillo de Carbono | ||||
| 078 | 638577-1 | 11.00 | 13.31 | |
| Tornillo de grifo 4x18 | ||||
| 079 | 265A48-7 | 1.00 | 1.21 | |
| Juego de escobillas de carbon CB350 | ||||
| 080* | 194160-9 | 5.50 | 6.66 | |
| CUBIERTA TRASERA | ||||
| 081 | 450264-0 | 8.40 | 10.16 | |
| Tornillo de grifo 4x18 | ||||
| 082 | 265A48-7 | 1.00 | 1.21 | |
| Tornillo de cabeza hueca M6x50 | ||||
| 083 | 922371-4 | 1.20 | 1.45 | |
| Muelle de compresión 14 | ||||
| 083 | 234022-0 | 1.00 | 1.21 | |
| Tornillo de grifo 4x18 | ||||
| 084 | 265A48-7 | 1.00 | 1.21 | |
| Arandela 6x12mm | ||||
| 084 | 941151-9 | 1.00 | 1.21 | |
| GUIA DE RESORTE | ||||
| 085 | 450280-2 | 2.40 | 2.90 | |
| Casquillo 6 | ||||
| 085 | 257734-8 | 2.40 | 2.90 | |
| Base de mango | ||||
| 086 | 450272-1 | 11.00 | 13.31 | |
| Tubo 10-960 Hk1820L A | ||||
| 086 | 683247-7 | 3.60 | 4.36 | |
| Base de mango | ||||
| 087 | 450467-6 | 72.60 | 87.85 | |
| Tapa de polvo | ||||
| 087 | 450279-7 | 2.40 | 2.90 | |
| Tapa de polvo | ||||
| 088 | 424069-4 | 3.60 | 4.36 | |
| Tuerca hexagonal M6 | ||||
| 088 | 252115-1 | 1.00 | 1.21 | |
| Cable de alimentación 2x1.50 4.0mtr | ||||
| 089 | 695123-3 | 22.00 | 26.62 | |
| Botón de bloqueo | ||||
| 089 | 450271-3 | 2.40 | 2.90 | |
| Tornillo de hexágono interno 5X20 | ||||
| 090 | 266439-9 | 3.60 | 4.36 | |
| Resorte de compresión 8 | ||||
| 090 | 234040-8 | 1.00 | 1.21 | |
| Tubo 29x900mm | ||||
| 091 | 331839-3 | 23.10 | 27.95 | |
| Anillo de retención E-4 | ||||
| 092 | 961011-9 | 1.00 | 1.21 | |
| Tornillo hexagonal M6x16 | ||||
| 092 | 922323-5 | 1.00 | 1.21 | |
| Conjunto de asas | ||||
| 093 | 188495-8 | 10.80 | 13.07 | |
| Tornillo autoperforante 5X25 | ||||
| 093 | 266041-8 | 1.00 | 1.21 | |
| Botón giratorio ABB OHYS2AJ | ||||
| 094 | 450269-0 | 3.60 | 4.36 | |
| Pasador de bloqueo 6 | ||||
| 094 | 259011-4 | 1.00 | 1.21 | |
| Eje de la rueda | ||||
| 095 | 321962-2 | 4.80 | 5.81 | |
| Soporte de botón conmutador | ||||
| 095 | 158522-5 | 3.60 | 4.36 | |
| Interruptor | ||||
| 096 | 650597-5 | 14.30 | 17.30 | |
| Arandela 6mm A | ||||
| 096 | 267214-6 | 1.00 | 1.21 | |
| Cubierta de mango | ||||
| 097 | 450267-4 | 11.00 | 13.31 | |
| Rueda 75 Hk1800L * | ||||
| 097 | 421310-6 | 8.40 | 10.16 | |
| Arandela 6mm A | ||||
| 098 | 267214-6 | 1.00 | 1.21 | |
| Tornillo de grifo 4x18 | ||||
| 098 | 265A48-7 | 1.00 | 1.21 | |
| PLACA DE BASE CPL USA | ||||
| 099 | 345890-7 | 14.30 | 17.30 | |
| Tornillo de grifo 4x18 | ||||
| 099 | 265A48-7 | 1.00 | 1.21 | |
| Arandela 6mm A | ||||
| 100 | 267214-6 | 1.00 | 1.21 | |
| Aliviador de tensión | ||||
| 100 | 687169-3 | 1.00 | 1.21 | |
| Cable de alimentación 2x1.50 4.0mtr | ||||
| 101 | 695123-3 | 22.00 | 26.62 | |
| Rueda 75 Hk1800L * | ||||
| 101 | 421310-6 | 8.40 | 10.16 | |
| Prensaestopas 10 | ||||
| 102 | 682573-1 | 2.40 | 2.90 | |
| Arandela 6mm A | ||||
| 102 | 267214-6 | 1.00 | 1.21 | |
| PLACA DE IDENTIFICACIÓN | ||||
| 103 | 864601-6 | 2.84 | 3.44 | |
| Pasador de bloqueo 6 | ||||
| 103 | 259011-4 | 1.00 | 1.21 | |
| Tornillo 6X45 * | ||||
| 104 | 911366-2 | 1.20 | 1.45 | |
| Tornillo 5x20 | ||||
| 104 | 911234-9 | 1.00 | 1.21 | |
| Tornillo autoperforante 5X25 | ||||
| 105 | 266041-8 | 1.00 | 1.21 | |
| Arandela 6mm A | ||||
| 105 | 267214-6 | 1.00 | 1.21 | |
| Buje de Collar 6 | ||||
| 106 | 313139-3 | 1.20 | 1.45 | |
| Tornillo autoperforante 5X25 | ||||
| 107 | 266041-8 | 1.00 | 1.21 | |
| Tornillo 5x25 | ||||
| 107 | 911243-8 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 108 | 181954-1 | |||
| Anillo O 35 | ||||
| 109 | 213142-3 | 1.00 | 1.21 | |
| Tornillo 4x8 | ||||
| 109 | 911109-2 | 1.00 | 1.21 | |
| Interruptor Sw-02 | ||||
| 110 | 651017-2 | 16.50 | 19.96 | |
| Ya no disponible, sin reemplazo | ||||
| 111 | 682505-8 | |||
| Cable de alimentación 2x1.50 4.0mtr | ||||
| 112 | 695123-3 | 22.00 | 26.62 | |
| Tornillo 4x16 A | ||||
| 113 | 911526-6 | 1.00 | 1.21 | |
| Soporte de abrazadera | ||||
| 114 | 687031-2 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 115 | 181954-1 | |||
| Manija TSC 55 | ||||
| 116 | 424091-1 | 13.20 | 15.97 | |
| Anillo O 35 | ||||
| 118 | 213142-3 | 1.00 | 1.21 | |
