Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Makita HM0810T'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

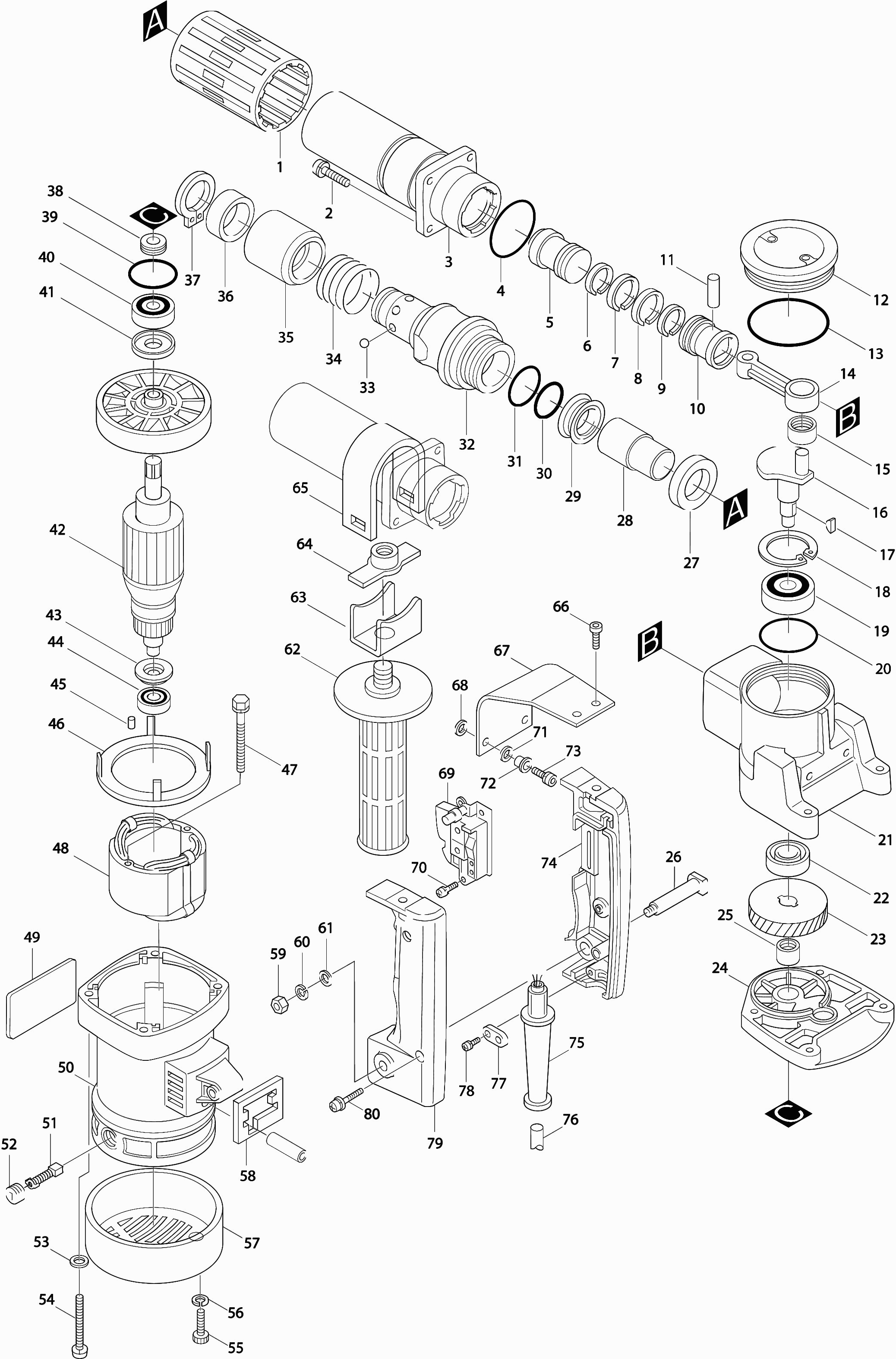

Dibujo técnico de los/las Makita HM0810T
Lista de las piezas de repuesto de Makita HM0810T
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Manga del cilindro | ||||
| 001 | 421541-7 | 6.00 | 7.26 | |
| Tornillo hexagonal 6x25 | ||||
| 002 | 922341-3 | 1.00 | 1.21 | |
| CILINDRO | ||||
| 003 | 151457-9 | 88.00 | 106.48 | |
| Anillo O 44 | ||||
| 004 | 213554-0 | 2.40 | 2.90 | |
| Golpeador | ||||
| 005 | 321929-0 | 13.20 | 15.97 | |
| Anillo interior 26 | ||||
| 006* | 412073-5 | 13.20 | 15.97 | |
| Anillo de pistón | ||||
| 007* | 412053-1 | 8.40 | 10.16 | |
| Anillo de pistón | ||||
| 008* | 412053-1 | 8.40 | 10.16 | |
| Anillo interior 26 | ||||
| 009* | 321514-9 | 3.60 | 4.36 | |
| PISTÓN | ||||
| 010 | 321958-3 | 19.80 | 23.96 | |
| Pluma 8 | ||||
| 011 | 256165-8 | 1.20 | 1.45 | |
| Tapa de llenado | ||||
| 012 | 411709-3 | 6.00 | 7.26 | |
| O-ring 60 | ||||
| 013 | 213654-6 | 2.40 | 2.90 | |
| VARILLA CONICA | ||||
| 014 | 312956-8 | 16.50 | 19.96 | |
| Rodamiento de Agujas 1212 | ||||
| 015 | 212108-0 | 11.00 | 13.31 | |
| Cigüeñal | ||||
| 016 | 321954-1 | 17.60 | 21.30 | |
| Chaveta 4 | ||||
| 017 | 254001-2 | 1.00 | 1.21 | |
| Anillo de bloqueo R-47 | ||||
| 018 | 962203-3 | 1.20 | 1.45 | |
| Rodamiento de bolas 6303llb | ||||
| 019 | 211279-0 | 8.40 | 10.16 | |
| Anillo O 48 | ||||
| 020 | 213606-7 | 2.40 | 2.90 | |
| Caja de cigüeñal | ||||
| 021 | 157627-8 | 28.60 | 34.61 | |
| Anillo de sellado 17 | ||||
| 022 | 213260-7 | 3.60 | 4.36 | |
| Engranaje 41 | ||||
| 023 | 221669-9 | 26.40 | 31.94 | |
| Caja de engranajes | ||||
| 024 | 157628-6 | 12.10 | 14.64 | |
| Rodamiento de Agujas 1210 | ||||
| 025 | 212102-2 | 6.00 | 7.26 | |
| Tornillo de cepillo | ||||
| 026 | 321210-9 | 3.60 | 4.36 | |
| Arandela 24 | ||||
| 027 | 253955-0 | 8.40 | 10.16 | |
| Pasador de golpe | ||||
| 028 | 321495-7 | 19.80 | 23.96 | |
| Anillo X 28 | ||||
| 029* | 213428-5 | 17.60 | 21.30 | |
| Anillo-O 27 | ||||
| 030* | 213411-2 | 3.60 | 4.36 | |
| Anillo O 38 | ||||
| 031 | 213508-7 | 1.20 | 1.45 | |
| Portacincel cpl | ||||
| 032 | 193004-0 | 72.60 | 87.85 | |
| Arandela 43 | ||||
| 032A | 267203-1 | 1.20 | 1.45 | |
| Bola de acero 7.9 | ||||
| 033 | 216004-4 | 1.00 | 1.21 | |
| Resorte de compresión 30 | ||||
| 034 | 233191-4 | 2.40 | 2.90 | |
| Anillo de bloqueo | ||||
| 035 | 331518-3 | 16.50 | 19.96 | |
| Arandela 29 | ||||
| 036 | 257206-3 | 4.80 | 5.81 | |
| Anillo de bloqueo S-28 | ||||
| 037 | 961108-4 | 1.20 | 1.45 | |
| Junta | ||||
| 038 | 331194-3 | 6.00 | 7.26 | |
| Anillo O 32 | ||||
| 039 | 213459-4 | 1.20 | 1.45 | |
| Rodamiento de bolas 6201dw1 | ||||
| 040 | 211129-9 | 8.40 | 10.16 | |
| Sello de polvo 12 | ||||
| 041 | 213102-5 | 1.20 | 1.45 | |
| Armazón | ||||
| 042 | 516148-3 | 93.50 | 113.14 | |
| Ventilador 82 | ||||
| 042A | 241827-1 | 8.40 | 10.16 | |
| Anillo de aislamiento | ||||
| 043 | 681625-5 | 1.20 | 1.45 | |
| Rodamiento de bolas 608llb | ||||
| 044 | 210043-6 | 2.40 | 2.90 | |
| Pasador de Goma 4 | ||||
| 045 | 263002-9 | 1.00 | 1.21 | |
| Inserto de corte | ||||
| 046 | 410509-8 | 2.40 | 2.90 | |
| Tornillo hexagonal M5X60 * | ||||
| 047 | 265345-5 | 2.40 | 2.90 | |
| Campo Hm0810 | ||||
| 048 | 528796-6 | 56.10 | 67.88 | |
| Pequeña resorte del estator Cb-7 | ||||
| 048A | 654019-7 | 1.20 | 1.45 | |
| Casquillo de sujeción para statorv. 2mm | ||||
| 048B | 654502-4 | 1.00 | 1.21 | |
| PLACA DE IDENTIFICACIÓN | ||||
| 049 | 897974-2 | 3.60 | 4.36 | |
| Carcasa del motor | ||||
| 050 | 159634-7 | 39.60 | 47.92 | |
| Soporte de Cepillo de Carbono | ||||
| 050A | 643609-1 | 3.60 | 4.36 | |
| Juego de escobillas de carbón Cb-105 | ||||
| 051* | 181038-5 | 8.40 | 10.16 | |
| Tapa del portaescobillas | ||||
| 052 | 643600-9 | 1.20 | 1.45 | |
| Arandela 6x12mm | ||||
| 053 | 941151-9 | 1.00 | 1.21 | |
| Tornillo de cabeza hueca M6x50 | ||||
| 054 | 922371-4 | 1.20 | 1.45 | |
| Tornillo Allen 5x18 | ||||
| 055 | 922227-1 | 1.00 | 1.21 | |
| Arandela de resorte 5MM DLS211 | ||||
| 056 | 253427-5 | 1.00 | 1.21 | |
| CUBIERTA TRASERA | ||||
| 057 | 284059-7 | 6.00 | 7.26 | |
| Esponja | ||||
| 058 | 423257-0 | 1.20 | 1.45 | |
| Tuerca hexagonal M6 | ||||
| 059 | 931302-2 | 1.00 | 1.21 | |
| Arandela de presión 6 A | ||||
| 060 | 253903-9 | 1.00 | 1.21 | |
| Arandela 6x12mm | ||||
| 061 | 941151-9 | 1.00 | 1.21 | |
| Asa 38 | ||||
| 062 | 273457-0 | 12.10 | 14.64 | |
| Pieza de abrazadera de mango | ||||
| 063 | 341922-8 | 2.40 | 2.90 | |
| Tuerca de bloqueo | ||||
| 064 | 321497-3 | 10.80 | 13.07 | |
| Abrazadera de mango | ||||
| 065 | 341914-7 | 6.00 | 7.26 | |
| Tornillo hexagonal M6X14 A | ||||
| 066 | 922316-2 | 1.00 | 1.21 | |
| Placa de vibración | ||||
| 067 | 343753-1 | 6.00 | 7.26 | |
| Anillo de goma 9 | ||||
| 068 | 262051-3 | 1.20 | 1.45 | |
| Interruptor Sw-72 | ||||
| 069 | 651038-4 | 17.60 | 21.30 | |
| Tornillo 4x8 | ||||
| 070 | 911109-2 | 1.00 | 1.21 | |
| Anillo de goma 9 | ||||
| 071 | 262052-1 | 1.00 | 1.21 | |
| MANGUITO ROSCADO | ||||
| 072 | 257636-8 | 2.40 | 2.90 | |
| Tornillo Allen M6x25 | ||||
| 073 | 265914-2 | 1.20 | 1.45 | |
| Set de Manija Hm0810 Nuevo A | ||||
| 074 | 182590-6 | 17.60 | 21.30 | |
| Ya no disponible, sin reemplazo | ||||
| 075 | 682505-8 | |||
| Cable de alimentación 2x1.50 4.0mtr | ||||
| 076 | 695123-3 | 22.00 | 26.62 | |
| Soporte de abrazadera | ||||
| 077 | 687031-2 | 1.00 | 1.21 | |
| Tornillo 4X18 | ||||
| 078 | 911133-5 | 1.00 | 1.21 | |
| Tornillo 5x25 | ||||
| 080 | 911243-8 | 1.00 | 1.21 | |
