Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Makita HM0860C'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

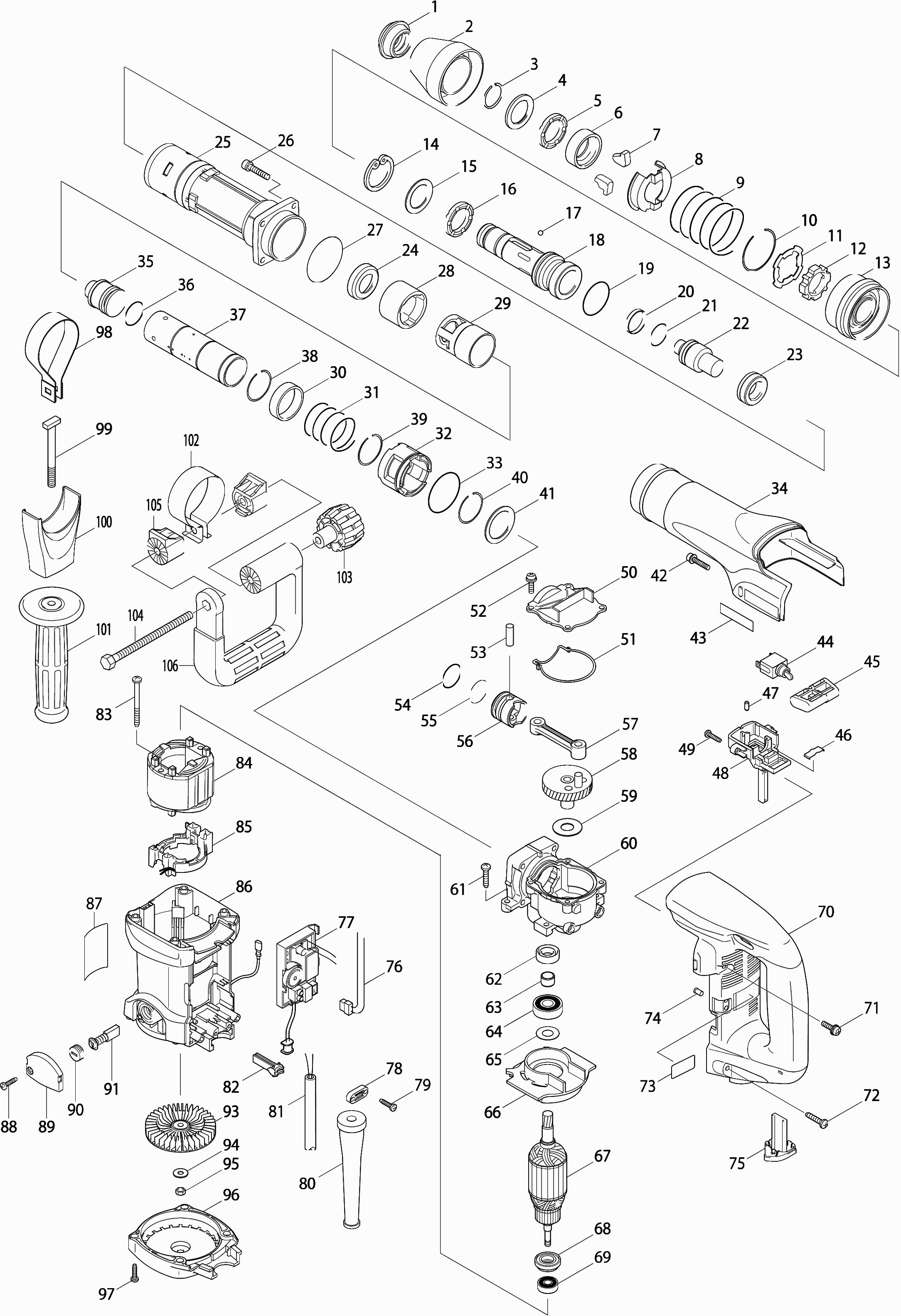

Dibujo técnico de los/las Makita HM0860C
Lista de las piezas de repuesto de Makita HM0860C
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Cubierta del portacincel | ||||
| 001* | 286269-2 | 2.40 | 2.90 | |
| Tapa de bloqueo de cincel Hm0860C | ||||
| 002 | 418351-1 | 3.60 | 4.36 | |
| Arandela de bloqueo 25 | ||||
| 003 | 231984-3 | 1.20 | 1.45 | |
| Arandela plana 28 | ||||
| 004 | 267272-2 | 3.60 | 4.36 | |
| No hay información disponible, no se puede pedir | ||||
| 005 | 262110-3 | |||
| Anillo de desbloqueo | ||||
| 006 | 331659-5 | 7.20 | 8.71 | |
| Abrazadera de herramienta | ||||
| 007* | 310108-5 | 8.40 | 10.16 | |
| GUIA DE RESORTE | ||||
| 008 | 346677-0 | 8.40 | 10.16 | |
| Muelle de compresión 52 Hm0860C | ||||
| 009 | 233387-7 | 2.40 | 2.90 | |
| No hay información disponible, no se puede pedir | ||||
| 010 | 233928-9 | |||
| PLACA DE CUBIERTA | ||||
| 011 | 346141-1 | 2.40 | 2.90 | |
| Anillo de bloqueo | ||||
| 012 | 310145-9 | 11.00 | 13.31 | |
| Anillo de bloqueo Hm0860 | ||||
| 013 | 418357-9 | 3.60 | 4.36 | |
| Anillo de bloqueo R-42 | ||||
| 014 | 962211-4 | 2.40 | 2.90 | |
| Anillo de bloqueo R42 | ||||
| 014A | 257960-9 | 6.00 | 7.26 | |
| Arandela plana 29 | ||||
| 015 | 267273-0 | 1.20 | 1.45 | |
| No hay información disponible, no se puede pedir | ||||
| 016 | 262110-3 | |||
| Bola de acero 4.8 | ||||
| 017 | 216002-8 | 1.00 | 1.21 | |
| Porta cincel | ||||
| 018 | 324387-9 | 88.00 | 106.48 | |
| Anillo O 38 | ||||
| 019 | 213527-3 | 1.20 | 1.45 | |
| Anillo de fluoruro 28 | ||||
| 020* | 213431-6 | 10.80 | 13.07 | |
| Anillo O 23 | ||||
| 021* | 213394-6 | 1.00 | 1.21 | |
| Pasador de golpe | ||||
| 022 | 324389-5 | 13.20 | 15.97 | |
| Anillo de goma 20 | ||||
| 023 | 421852-0 | 8.40 | 10.16 | |
| Arandela 23 | ||||
| 024 | 267780-3 | 3.60 | 4.36 | |
| CILINDRO | ||||
| 025 | 318052-0 | 71.50 | 86.52 | |
| Tornillo hexagonal 6x30 | ||||
| 026 | 922351-0 | 1.00 | 1.21 | |
| Anillo O 53 | ||||
| 027 | 213656-2 | 1.20 | 1.45 | |
| Anillo de guía | ||||
| 028 | 451639-6 | 2.40 | 2.90 | |
| Arbusto de guía | ||||
| 029 | 450098-1 | 3.60 | 4.36 | |
| Arandela 36 | ||||
| 030 | 331660-0 | 8.40 | 10.16 | |
| Muelle de compresión 37 HM0860C | ||||
| 031 | 233386-9 | 1.20 | 1.45 | |
| Guía del cilindro | ||||
| 032 | 317719-7 | 11.00 | 13.31 | |
| Anillo O 46 | ||||
| 033 | 213611-4 | 1.20 | 1.45 | |
| Cubierta de cigüeñal | ||||
| 034 | 183719-7 | 11.00 | 13.31 | |
| Pistón Flotante | ||||
| 035 | 324388-7 | 11.00 | 13.31 | |
| O-ring 24 | ||||
| 036* | 213958-6 | 2.40 | 2.90 | |
| Cilindro 32 | ||||
| 037 | 331658-7 | 59.40 | 71.87 | |
| Arandela de bloqueo 34 | ||||
| 038 | 233927-1 | 1.00 | 1.21 | |
| Arandela de bloqueo 34 | ||||
| 039 | 233927-1 | 1.00 | 1.21 | |
| Arandela de bloqueo 34 | ||||
| 040 | 233927-1 | 1.00 | 1.21 | |
| Arandela plana 34 | ||||
| 041 | 267079-6 | 2.40 | 2.90 | |
| Tornillo de cabeza hexagonal Ck M5x25mm | ||||
| 042 | 922241-7 | 1.00 | 1.21 | |
| Etiqueta Makita | ||||
| 043 | 819063-3 | 2.40 | 2.90 | |
| Interruptor | ||||
| 044 | 651423-1 | 11.00 | 13.31 | |
| Manija del interruptor | ||||
| 045 | 418360-0 | 2.40 | 2.90 | |
| Resorte de Hoja | ||||
| 046 | 232209-8 | 1.20 | 1.45 | |
| Pasador de Goma 4 | ||||
| 047 | 263027-3 | 1.00 | 1.21 | |
| Caja de interruptores | ||||
| 048 | 418361-8 | 3.60 | 4.36 | |
| Tornillo de grifo 4x18 | ||||
| 049 | 265A48-7 | 1.00 | 1.21 | |
| Tapa de aceite Hm0860C | ||||
| 050 | 418358-7 | 2.40 | 2.90 | |
| Anillo de sellado | ||||
| 051 | 421851-2 | 1.00 | 1.21 | |
| Tornillo Vk 20mm | ||||
| 052 | 911233-1 | 1.00 | 1.21 | |
| Pluma 8 | ||||
| 053 | 268104-6 | 1.20 | 1.45 | |
| O-ring 24 | ||||
| 054* | 213958-6 | 2.40 | 2.90 | |
| Anillo-O 26 | ||||
| 055 | 213432-4 | 1.00 | 1.21 | |
| PISTÓN | ||||
| 056 | 418349-8 | 2.40 | 2.90 | |
| VARILLA CONICA | ||||
| 057 | 418350-3 | 3.60 | 4.36 | |
| Cigüeñal | ||||
| 058 | 153676-3 | 42.90 | 51.91 | |
| Arandela plana 14 | ||||
| 059 | 267166-1 | 2.40 | 2.90 | |
| Caja de cigüeñal | ||||
| 060 | 153678-9 | 81.40 | 98.49 | |
| Rodamiento aguja 1412 | ||||
| 060A | 212151-9 | 9.60 | 11.62 | |
| Rodamiento aguja 1412 Hm0860C | ||||
| 060B | 212157-7 | 4.80 | 5.81 | |
| Tornillo autoperforante 5X25 | ||||
| 061 | 266041-8 | 1.00 | 1.21 | |
| Anillo de retención 10 | ||||
| 062 | 213231-4 | 6.00 | 7.26 | |
| Casquillo 12 | ||||
| 063 | 331596-3 | 6.00 | 7.26 | |
| Rodamiento de bolas 6201llu | ||||
| 064 | 211137-0 | 6.00 | 7.26 | |
| Arandela 12 | ||||
| 065 | 253759-0 | 1.00 | 1.21 | |
| Placa Intermedia | ||||
| 066 | 418355-3 | 3.60 | 4.36 | |
| Armazón | ||||
| 067 | 513563-2 | 78.10 | 94.50 | |
| Anillo de aislamiento | ||||
| 068 | 681650-6 | 6.00 | 7.26 | |
| Rodamiento de bolas 608ddw | ||||
| 069 | 210005-4 | 4.80 | 5.81 | |
| Mango | ||||
| 070 | 418366-8 | 20.90 | 25.29 | |
| Tornillo Vk 20mm | ||||
| 071 | 911233-1 | 1.00 | 1.21 | |
| Tornillo autoperforante 5X25 | ||||
| 072 | 266041-8 | 1.00 | 1.21 | |
| Ya no disponible, sin reemplazo | ||||
| 073 | 815954-6 | |||
| Pluma de acrílico | ||||
| 074 | 416285-2 | 1.00 | 1.21 | |
| Tapa del mango | ||||
| 075 | 418359-5 | 2.40 | 2.90 | |
| Arnes de cables Hm0860C | ||||
| 076 | 638294-3 | 2.40 | 2.90 | |
| Ya no disponible, sin reemplazo | ||||
| 077 | 631554-2 | |||
| Soporte de abrazadera | ||||
| 078 | 687053-2 | 1.00 | 1.21 | |
| Soporte de abrazadera | ||||
| 078 | 687124-5 | 1.00 | 1.21 | |
| Tornillo de grifo 4x18 | ||||
| 079 | 265A48-7 | 1.00 | 1.21 | |
| Prensaestopas 10 | ||||
| 080 | 682560-0 | 2.40 | 2.90 | |
| Cable de alimentación 2x1.50 4.0mtr | ||||
| 081 | 695123-3 | 22.00 | 26.62 | |
| Varilla de montaje | ||||
| 082 | 418353-7 | 1.20 | 1.45 | |
| No hay información disponible, no se puede pedir | ||||
| 083 | 266110-5 | |||
| CAMPO | ||||
| 084 | 634508-8 | 28.60 | 34.61 | |
| PLACA ANGULAR | ||||
| 085 | 638293-5 | 6.00 | 7.26 | |
| Casquillo de sujeción para statorv. 2mm | ||||
| 085A | 654502-4 | 1.00 | 1.21 | |
| Pequeña resorte del estator Cb-7 | ||||
| 085B | 654019-7 | 1.20 | 1.45 | |
| Carcasa del motor | ||||
| 086 | 153677-1 | 36.30 | 43.92 | |
| Arnés de cable | ||||
| 086A | 638295-1 | 2.40 | 2.90 | |
| Portaescobillas de carbono 5X11 A | ||||
| 086B | 644501-4 | 2.40 | 2.90 | |
| Soporte de Cepillo de Carbono | ||||
| 086C | 643757-6 | 8.40 | 10.16 | |
| PLACA DE IDENTIFICACIÓN | ||||
| 087 | 850965-4 | 1.20 | 1.45 | |
| Tornillo de grifo 4x18 | ||||
| 088 | 265A48-7 | 1.00 | 1.21 | |
| Cubierta del cepillo de carbono | ||||
| 089 | 418362-6 | 1.20 | 1.45 | |
| Tapa de escobilla de carbon | ||||
| 090 | 643515-0 | 1.00 | 1.21 | |
| Juego de escobillas de carbono Cb-327 | ||||
| 091* | 194285-9 | 8.21 | 9.93 | |
| KOOLBORSTEL SET CB-327 A | ||||
| 091* | 195003-8 | 8.21 | 9.93 | |
| Impulsor 76 | ||||
| 093 | 135058-1 | 7.20 | 8.71 | |
| Arandela 6x12mm | ||||
| 094 | 941151-9 | 1.00 | 1.21 | |
| Ya no disponible, sin reemplazo | ||||
| 095 | 931303-0 | |||
| Tapa inferior | ||||
| 096 | 418354-5 | 6.00 | 7.26 | |
| Tornillo de grifo 4x18 | ||||
| 097 | 265A48-7 | 1.00 | 1.21 | |
| Muelle de Mango 60 Hm0860C | ||||
| 098 | 345361-4 | 6.00 | 7.26 | |
| Perno para mango gr. M8X80mm | ||||
| 099 | 266322-0 | 2.40 | 2.90 | |
| Base de mango lateral 60 Hm0860C | ||||
| 100 | 418363-4 | 4.80 | 5.81 | |
| Asa 36 Hm0830T | ||||
| 101 | 158131-0 | 13.20 | 15.97 | |
| Base de la manija | ||||
| 102 | 152620-7 | 16.50 | 19.96 | |
| Perilla M8 | ||||
| 103 | 252640-2 | 6.00 | 7.26 | |
| Tornillo hexagonal 8x150 | ||||
| 104 | 265439-6 | 3.60 | 4.36 | |
| Arbusto de llenado de mango | ||||
| 105 | 417002-3 | 2.40 | 2.90 | |
| MANGO LATERAL | ||||
| 106 | 417003-1 | 16.50 | 19.96 | |
