Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Makita HM1111C'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

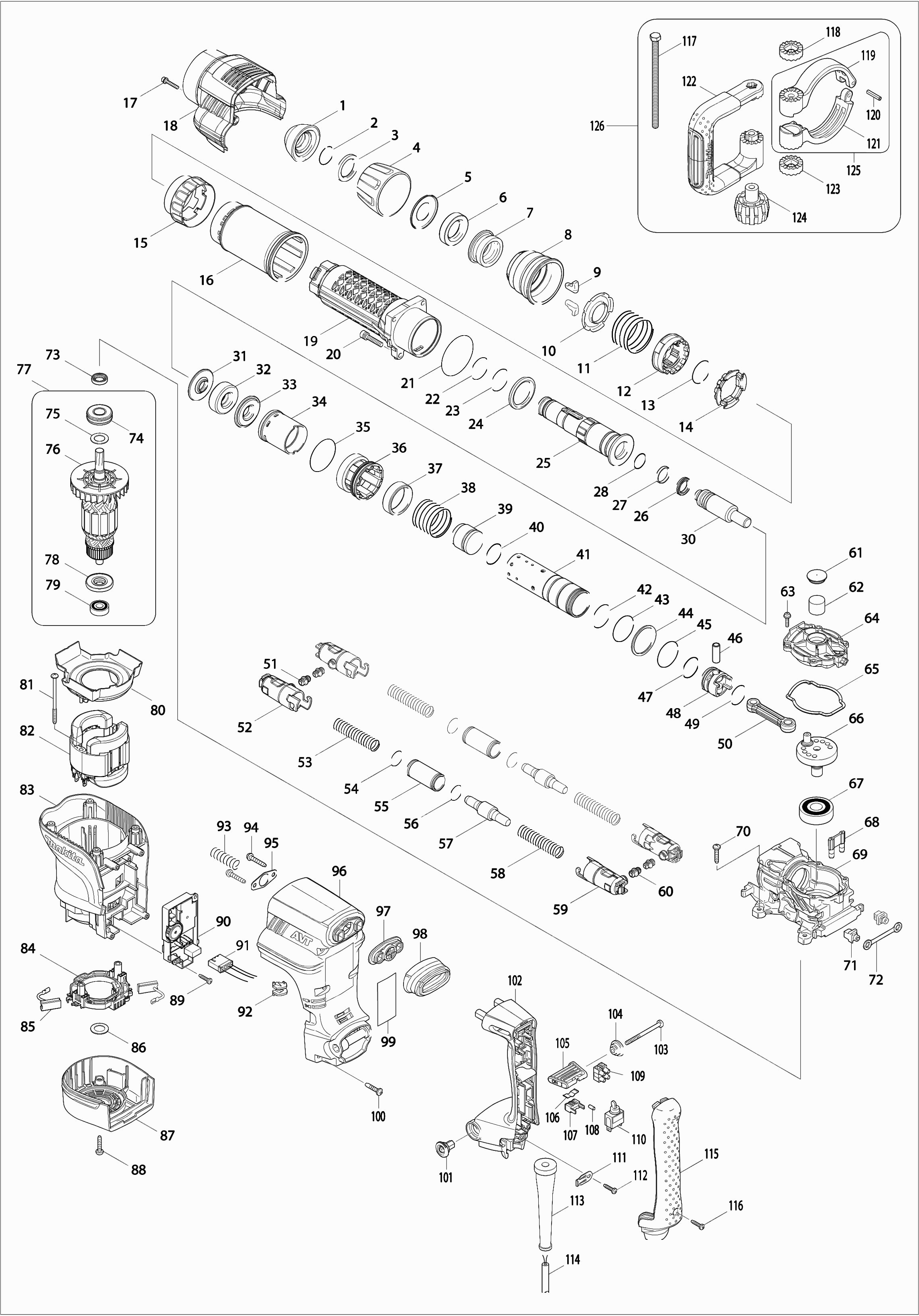

Dibujo técnico de los/las Makita HM1111C
Lista de las piezas de repuesto de Makita HM1111C
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tapa Del Portacincel | ||||
| 001 | 286285-4 | 2.40 | 2.90 | |
| Anillo de cierre 25 | ||||
| 002 | 233948-3 | 1.20 | 1.45 | |
| Arandela 28 | ||||
| 003 | 257308-5 | 2.40 | 2.90 | |
| Tapa de bloqueo de cincel | ||||
| 004 | 450064-8 | 3.60 | 4.36 | |
| Arandela de plato 28 | ||||
| 005 | 346247-5 | 3.60 | 4.36 | |
| Anillo de goma 28 | ||||
| 006 | 262161-6 | 3.60 | 4.36 | |
| Anillo de Sujeción | ||||
| 007 | 324752-2 | 14.30 | 17.30 | |
| Tapa de desbloqueo | ||||
| 008 | 451836-4 | 4.80 | 5.81 | |
| Abrazadera de herramienta | ||||
| 009 | 310178-4 | 6.00 | 7.26 | |
| GUIA DE RESORTE | ||||
| 010 | 345804-6 | 2.40 | 2.90 | |
| Muelle de compresión 47 | ||||
| 011 | 234180-2 | 2.40 | 2.90 | |
| Anillo de Acoplamiento | ||||
| 012 | 313193-7 | 16.50 | 19.96 | |
| Anillo de resorte 33 | ||||
| 013 | 233982-3 | 1.20 | 1.45 | |
| Anillo de bloqueo | ||||
| 014 | 325904-8 | 11.00 | 13.31 | |
| Manguito para anillo de bloqueo | ||||
| 015 | 451842-9 | 3.60 | 4.36 | |
| Carcasa del cilindro | ||||
| 016 | 451835-6 | 8.40 | 10.16 | |
| Tornillo hexagonal Hr5210C | ||||
| 017 | 922148-7 | 1.00 | 1.21 | |
| Cubierta de cigüeñal | ||||
| 018 | 451845-3 | 13.20 | 15.97 | |
| Cilindro completo | ||||
| 019 | 140411-8 | 72.60 | 87.85 | |
| Tornillo Allen m6x30 | ||||
| 020 | 922353-6 | 1.00 | 1.21 | |
| O-ring 60 | ||||
| 021 | 213654-6 | 2.40 | 2.90 | |
| Anillo O 32 | ||||
| 022 | 213492-6 | 2.40 | 2.90 | |
| Anillo O 32 | ||||
| 023 | 213492-6 | 2.40 | 2.90 | |
| Anillo de plástico 36 | ||||
| 024 | 262135-7 | 2.40 | 2.90 | |
| Porta cincel | ||||
| 025 | 325901-4 | 154.00 | 186.34 | |
| Anillo X 18 | ||||
| 026 | 213281-9 | 3.60 | 4.36 | |
| Anillo de fluoruro 25 | ||||
| 027 | 213392-0 | 9.60 | 11.62 | |
| Anillo O 20 | ||||
| 028 | 213317-4 | 1.00 | 1.21 | |
| Golpeador | ||||
| 030 | 325902-2 | 16.50 | 19.96 | |
| Bus 11 | ||||
| 031 | 325903-0 | 8.40 | 10.16 | |
| Anillo de goma (1) | ||||
| 032 | 422053-3 | 12.10 | 14.64 | |
| Bus 11 | ||||
| 033 | 325903-0 | 8.40 | 10.16 | |
| Arbusto de guía | ||||
| 034 | 412096-3 | 4.80 | 5.81 | |
| Anillo O 48 | ||||
| 035 | 213606-7 | 2.40 | 2.90 | |
| Guía del cilindro | ||||
| 036 | 318604-7 | 12.10 | 14.64 | |
| Anillo 39 | ||||
| 037 | 313194-5 | 3.60 | 4.36 | |
| Muelle de compresión 40 | ||||
| 038 | 234178-9 | 2.40 | 2.90 | |
| Golpeador | ||||
| 039 | 325905-6 | 4.80 | 5.81 | |
| Anillo-O 27 | ||||
| 040 | 213536-2 | 2.40 | 2.90 | |
| Cilindro 35 | ||||
| 041 | 331892-9 | 67.10 | 81.19 | |
| Anillo O 34 | ||||
| 042 | 213458-6 | 2.40 | 2.90 | |
| Anillo de resorte 38 | ||||
| 043 | 233981-5 | 1.20 | 1.45 | |
| Arandela 40 | ||||
| 044 | 267423-7 | 2.40 | 2.90 | |
| Anillo de resorte 38 | ||||
| 045 | 233981-5 | 1.20 | 1.45 | |
| Pasador del pistón 10 | ||||
| 046 | 331911-1 | 2.40 | 2.90 | |
| Anillo-O 27 | ||||
| 047 | 213536-2 | 2.40 | 2.90 | |
| PISTÓN | ||||
| 048 | 451833-0 | 3.60 | 4.36 | |
| Anillo O 28 | ||||
| 049 | 213415-4 | 1.00 | 1.21 | |
| Varilla de Conexión | ||||
| 050 | 451834-8 | 3.60 | 4.36 | |
| Tubo de goma | ||||
| 051 | 422054-1 | 1.00 | 1.21 | |
| Porta tubos | ||||
| 052 | 451843-7 | 6.00 | 7.26 | |
| Muelle de compresión 14 | ||||
| 053 | 234179-7 | 2.40 | 2.90 | |
| Anillo O 22 | ||||
| 054 | 213961-7 | 1.00 | 1.21 | |
| Tubo 20 | ||||
| 055 | 331893-7 | 6.00 | 7.26 | |
| Anillo O 22 | ||||
| 056 | 213961-7 | 1.00 | 1.21 | |
| Contrapeso | ||||
| 057 | 325906-4 | 3.60 | 4.36 | |
| Muelle de compresión 14 | ||||
| 058 | 234179-7 | 2.40 | 2.90 | |
| Porta tubos | ||||
| 059 | 451844-5 | 6.00 | 7.26 | |
| Tubo de goma | ||||
| 060 | 422054-1 | 1.00 | 1.21 | |
| Tapa del filtro | ||||
| 061 | 424311-3 | 1.00 | 1.21 | |
| Filtro | ||||
| 062 | 443127-7 | 1.00 | 1.21 | |
| Tornillo 4X18 | ||||
| 063 | 911133-5 | 1.00 | 1.21 | |
| Tapa de llenado | ||||
| 064 | 451838-0 | 6.00 | 7.26 | |
| Anillo de sellado | ||||
| 065 | 424312-1 | 1.20 | 1.45 | |
| Cigüeñal | ||||
| 066 | 325899-5 | 19.80 | 23.96 | |
| Rodamiento de bolas 6303llb | ||||
| 067 | 211279-0 | 8.40 | 10.16 | |
| Tubo de aire | ||||
| 068 | 451848-7 | 3.60 | 4.36 | |
| Caja de cigüeñal | ||||
| 069 | 140407-9 | 78.10 | 94.50 | |
| Tornillo autoperforante 5X25 | ||||
| 070 | 266041-8 | 1.00 | 1.21 | |
| Pieza de ajuste | ||||
| 071 | 419008-7 | 1.00 | 1.21 | |
| Placa de vibración | ||||
| 072 | 423345-3 | 1.00 | 1.21 | |
| Anillo de sello 12mm | ||||
| 073 | 213678-2 | 6.00 | 7.26 | |
| Rodamiento de bolas 6202llu | ||||
| 074 | 211295-2 | 8.40 | 10.16 | |
| Arandela 15 Btw200 | ||||
| 075 | 267215-4 | 1.20 | 1.45 | |
| Ventilador 80 | ||||
| 076 | 241908-1 | 3.60 | 4.36 | |
| Armadura 220-240V | ||||
| 077 | 517858-5 | 106.70 | 129.11 | |
| Anillo de aislamiento | ||||
| 078 | 681642-5 | 8.40 | 10.16 | |
| Rodamiento de bolas 6000ddw | ||||
| 079 | 211289-7 | 13.20 | 15.97 | |
| Placa espaciadora | ||||
| 080 | 451837-2 | 3.60 | 4.36 | |
| Tornillo Met. Ck 5x80mm | ||||
| 081 | 266568-8 | 1.20 | 1.45 | |
| CAMPO | ||||
| 082 | 623418-4 | 36.30 | 43.92 | |
| Carcasa del motor | ||||
| 083 | 451840-3 | 17.60 | 21.30 | |
| Unidad de cepillo de carbón | ||||
| 084 | 638700-8 | 10.80 | 13.07 | |
| Juego de escobillas Cb175 | ||||
| 085 | 195844-2 | 7.20 | 8.71 | |
| Arandela 15 Btw200 | ||||
| 086 | 267215-4 | 1.20 | 1.45 | |
| Tapa inferior | ||||
| 087 | 451839-8 | 8.40 | 10.16 | |
| Tornillo autoperforante 5X25 | ||||
| 088 | 266041-8 | 1.00 | 1.21 | |
| Tornillo de grifo 4x18 | ||||
| 089 | 266300-0 | 1.00 | 1.21 | |
| Circuito de control de velocidad | ||||
| 090 | 631968-5 | 48.40 | 58.56 | |
| Arnés de cable | ||||
| 091 | 638718-9 | 6.00 | 7.26 | |
| LENTE | ||||
| 092 | 450240-4 | 2.40 | 2.90 | |
| Resorte de compresión 11 | ||||
| 093 | 233434-4 | 2.40 | 2.90 | |
| Tornillo autoperforante Pt 5x30 | ||||
| 094 | 266173-1 | 1.00 | 1.21 | |
| PLACA DE CUBIERTA | ||||
| 095 | 346246-7 | 3.60 | 4.36 | |
| Base de mango | ||||
| 096 | 451846-1 | 20.90 | 25.29 | |
| Placa de montaje | ||||
| 097 | 419783-5 | 2.40 | 2.90 | |
| Tapa de polvo | ||||
| 098 | 424001-8 | 4.80 | 5.81 | |
| Placa de nombre Hm1111C A | ||||
| 099 | 858S20-0 | 3.60 | 4.36 | |
| Tornillo autoperforante 5X25 | ||||
| 100 | 266041-8 | 1.00 | 1.21 | |
| Bloqueo, mango- | ||||
| 101 | 451431-0 | 2.40 | 2.90 | |
| Manija TSC 55 | ||||
| 102 | 140409-5 | 20.90 | 25.29 | |
| Junta de goma esponja | ||||
| 102A | 423379-6 | 1.00 | 1.21 | |
| Tornillo autorroscante Pt 5x65 | ||||
| 103 | 266029-8 | 2.40 | 2.90 | |
| No hay información disponible, no se puede pedir | ||||
| 104 | 450352-3 | |||
| Unidad impulsora | ||||
| 105 | 450896-3 | 3.60 | 4.36 | |
| Resorte de Hoja | ||||
| 106 | 232209-8 | 1.20 | 1.45 | |
| Elemento de bloqueo para palanca | ||||
| 107 | 450891-3 | 1.20 | 1.45 | |
| Pasador de Goma 4 | ||||
| 108 | 263027-3 | 1.00 | 1.21 | |
| Terminal bloques | ||||
| 109 | 654531-7 | 2.10 | 2.54 | |
| Interruptor Sw-126 A | ||||
| 110 | 651069-3 | 8.40 | 10.16 | |
| Aliviador de tensión | ||||
| 111 | 687169-3 | 1.00 | 1.21 | |
| Tornillo de grifo 4x18 | ||||
| 112 | 265A48-7 | 1.00 | 1.21 | |
| Prensaestopas 10 | ||||
| 113 | 682560-0 | 2.40 | 2.90 | |
| Cable de alimentación 2x1.50 4.0mtr | ||||
| 114 | 695123-3 | 22.00 | 26.62 | |
| Cubierta del Mango | ||||
| 115 | 451841-1 | 11.00 | 13.31 | |
| Tornillo de grifo 4x18 | ||||
| 116 | 265A48-7 | 1.00 | 1.21 | |
| Tornillo hexagonal 8x150 | ||||
| 117 | 265439-6 | 3.60 | 4.36 | |
| Arbusto de llenado de mango | ||||
| 118 | 417002-3 | 2.40 | 2.90 | |
| ZIJHANDGREEP D VOOR BREKEN | ||||
| 119 | 134890-0 | 28.00 | 33.88 | |
| Pin de resorte 5-24 | ||||
| 120 | 951166-8 | 1.00 | 1.21 | |
| ZIJHANDGREEP D VOOR BREKEN | ||||
| 121 | 134890-0 | 28.00 | 33.88 | |
| MANGO LATERAL | ||||
| 122 | 417003-1 | 16.50 | 19.96 | |
| Arbusto de llenado de mango | ||||
| 123 | 417002-3 | 2.40 | 2.90 | |
| Perilla M8 | ||||
| 124 | 252640-2 | 6.00 | 7.26 | |
| Soporte de mango | ||||
| 125 | 151769-0 | 16.50 | 19.96 | |
| ZIJHANDGREEP D VOOR BREKEN | ||||
| 126 | 134890-0 | 28.00 | 33.88 | |
