Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Makita HM1130C'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

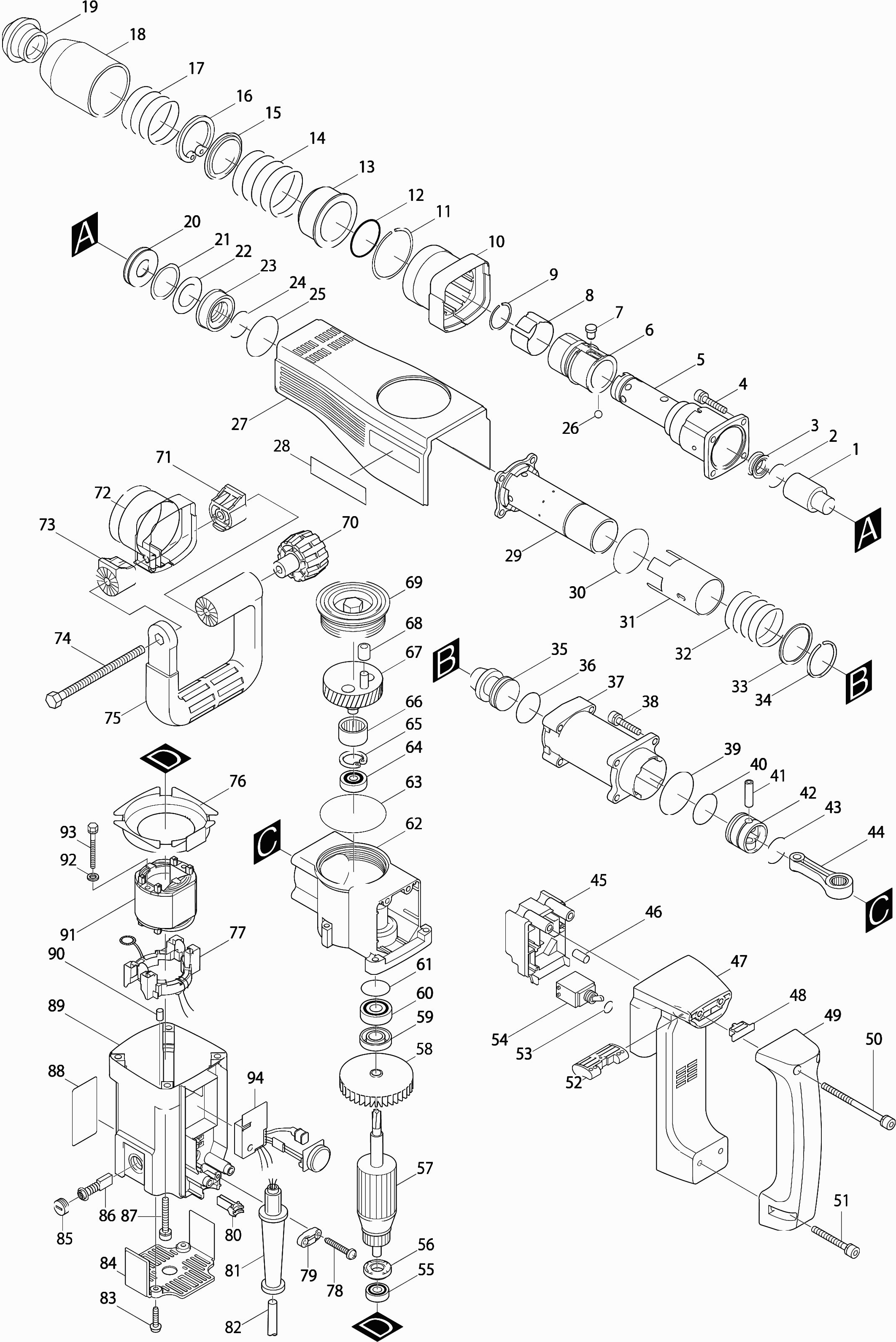

Dibujo técnico de los/las Makita HM1130C
Lista de las piezas de repuesto de Makita HM1130C
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Golpeador | ||||
| 001 | 323752-9 | 11.00 | 13.31 | |
| Anillo-O 27 | ||||
| 002* | 213411-2 | 3.60 | 4.36 | |
| Anillo X 28 | ||||
| 003* | 213428-5 | 17.60 | 21.30 | |
| Tornillo hexagonal 6x30 | ||||
| 004 | 922351-0 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 005 | 323755-3 | |||
| Ya no disponible, sin reemplazo | ||||
| 006 | 323754-5 | |||
| Pluma 8 | ||||
| 007 | 256450-9 | 3.60 | 4.36 | |
| Resorte de hoja 37 Hm1130C * | ||||
| 008 | 232178-3 | 3.60 | 4.36 | |
| Arandela de bloqueo 27 Hm1130C * | ||||
| 009 | 231983-5 | 1.00 | 1.21 | |
| Soporte para mango lateral Hm1100C | ||||
| 010 | 416086-8 | 6.00 | 7.26 | |
| Anillo de cierre 52 | ||||
| 011 | 231972-0 | 1.00 | 1.21 | |
| Anillo O 44 | ||||
| 012 | 213554-0 | 2.40 | 2.90 | |
| Guía de resorte Hm1130C * | ||||
| 013 | 416491-9 | 6.00 | 7.26 | |
| Muelle de compresión 47 Hm1130C * | ||||
| 014 | 233208-3 | 1.20 | 1.45 | |
| Anillo 40 Hm1130C * | ||||
| 015 | 344618-0 | 2.40 | 2.90 | |
| Anillo de bloqueo S-40 | ||||
| 016 | 961176-7 | 2.40 | 2.90 | |
| Muelle de compresión 46 Hm1130C * | ||||
| 017 | 233207-5 | 1.20 | 1.45 | |
| Cubierta del portacincel | ||||
| 018 | 416490-1 | 6.00 | 7.26 | |
| Tapa del portacincel Hm1130C * | ||||
| 019* | 286249-8 | 2.40 | 2.90 | |
| Ya no disponible, sin reemplazo | ||||
| 020 | 331525-6 | |||
| Arandela 36 | ||||
| 021* | 421570-0 | 1.20 | 1.45 | |
| Anillo O 25 | ||||
| 022* | 213391-2 | 6.00 | 7.26 | |
| Arbusto de guía | ||||
| 023 | 331526-4 | 9.60 | 11.62 | |
| No hay información disponible, no se puede pedir | ||||
| 024* | 213370-0 | |||
| Anillo O 44 | ||||
| 025 | 213554-0 | 2.40 | 2.90 | |
| Bola de acero 7.9 | ||||
| 026 | 216004-4 | 1.00 | 1.21 | |
| Cubierta de la Carcasa Hm1100C * | ||||
| 027 | 415698-4 | 14.30 | 17.30 | |
| Etiqueta "makita" | ||||
| 028 | 819064-1 | 2.40 | 2.90 | |
| CILINDRO | ||||
| 029 | 134820-1 | 210.10 | 254.22 | |
| Anillo O 50 | ||||
| 030 | 213614-8 | 1.20 | 1.45 | |
| Bus 39 | ||||
| 031 | 331527-2 | 28.60 | 34.61 | |
| Muelle de compresión 39 Hm1130C * | ||||
| 032 | 233206-7 | 2.40 | 2.90 | |
| Arandela plana 39 | ||||
| 033 | 267156-4 | 1.20 | 1.45 | |
| Anillo de cierre 36 | ||||
| 034 | 231971-2 | 1.00 | 1.21 | |
| Pistón flotante Hm1130C * | ||||
| 035 | 323753-7 | 14.30 | 17.30 | |
| Anillo-O 27 | ||||
| 036* | 213429-3 | 1.20 | 1.45 | |
| Caja de impacto Hm1100C * | ||||
| 037 | 316672-4 | 34.10 | 41.26 | |
| Tornillo hexagonal 6x30 | ||||
| 038 | 922351-0 | 1.00 | 1.21 | |
| Anillo O 48 | ||||
| 039 | 213606-7 | 2.40 | 2.90 | |
| Anillo-O 27 | ||||
| 040* | 213429-3 | 1.20 | 1.45 | |
| Bus 6 * | ||||
| 041 | 257676-6 | 4.80 | 5.81 | |
| PISTÓN | ||||
| 042 | 415773-6 | 4.80 | 5.81 | |
| Anillo O 28 | ||||
| 043 | 213415-4 | 1.00 | 1.21 | |
| VARILLA CONICA | ||||
| 044 | 415689-5 | 13.20 | 15.97 | |
| Caja de Interruptores Hm1100C * | ||||
| 045 | 415699-2 | 6.00 | 7.26 | |
| Pasador de Goma 4 | ||||
| 046 | 263002-9 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 047 | 417447-5 | |||
| Tope Hm1100C | ||||
| 048 | 415692-6 | 4.80 | 5.81 | |
| Manija TSC 55 | ||||
| 049 | 421507-7 | 28.60 | 34.61 | |
| No hay información disponible, no se puede pedir | ||||
| 050 | 266135-9 | |||
| Tornillo de cabeza hueca M6x50 | ||||
| 051 | 922371-4 | 1.20 | 1.45 | |
| Manija del interruptor | ||||
| 052 | 415691-8 | 2.40 | 2.90 | |
| O-ring 12 | ||||
| 053 | 213107-5 | 1.00 | 1.21 | |
| Interruptor Sw-124 | ||||
| 054 | 651481-7 | 19.80 | 23.96 | |
| Rodamiento de bolas 608llb | ||||
| 055 | 210043-6 | 2.40 | 2.90 | |
| Anillo de aislamiento | ||||
| 056 | 681650-6 | 6.00 | 7.26 | |
| Armazon HM1100C incl 54,55,57,58,59 | ||||
| 057 | 516288-7 | 93.50 | 113.14 | |
| Impulsor 76 | ||||
| 058 | 241876-8 | 4.80 | 5.81 | |
| Anillo de sellado 14 | ||||
| 059 | 213160-1 | 4.80 | 5.81 | |
| Rodamiento de bolas | ||||
| 060 | 211143-5 | 9.00 | 10.89 | |
| Rodamiento de bolas 6201dw1 | ||||
| 060 | 211129-9 | 8.40 | 10.16 | |
| Anillo O 32 | ||||
| 061 | 213459-4 | 1.20 | 1.45 | |
| Caja de cigüeñal | ||||
| 062 | 134875-6 | 81.40 | 98.49 | |
| Anillo O 65 | ||||
| 063 | 213707-1 | 2.40 | 2.90 | |
| Rodamiento de bolas 6000llu | ||||
| 064 | 210054-1 | 6.00 | 7.26 | |
| Anillo de bloqueo R-26 A | ||||
| 065 | 962105-3 | 1.00 | 1.21 | |
| Rodamiento de agujas 2116 | ||||
| 066 | 212259-9 | 13.20 | 15.97 | |
| Cigüeñal | ||||
| 067 | 153249-2 | 28.60 | 34.61 | |
| Casquillo interno 812 | ||||
| 068 | 216116-3 | 7.20 | 8.71 | |
| Tapa de llenado | ||||
| 069 | 415690-0 | 7.20 | 8.71 | |
| Perilla M8 | ||||
| 070 | 252640-2 | 6.00 | 7.26 | |
| Base de la manija | ||||
| 071 | 152620-7 | 16.50 | 19.96 | |
| Base de la manija | ||||
| 072 | 152620-7 | 16.50 | 19.96 | |
| Base de la manija | ||||
| 073 | 152620-7 | 16.50 | 19.96 | |
| Tornillo hexagonal 8x150 | ||||
| 074 | 265439-6 | 3.60 | 4.36 | |
| No hay información disponible, no se puede pedir | ||||
| 075 | 416009-6 | |||
| Placa Intermedia Hm1100C * | ||||
| 076 | 415693-4 | 3.60 | 4.36 | |
| PLACA ANGULAR | ||||
| 077 | 632678-7 | 4.80 | 5.81 | |
| Tornillo de grifo 4x18 | ||||
| 078 | 265A48-7 | 1.00 | 1.21 | |
| Soporte de abrazadera | ||||
| 079 | 687124-5 | 1.00 | 1.21 | |
| Barra de Montaje Hm1130C * | ||||
| 080 | 416167-8 | 2.40 | 2.90 | |
| Ya no disponible, sin reemplazo | ||||
| 081 | 682505-8 | |||
| Cable de alimentación 2x1.50 4.0mtr | ||||
| 082 | 695123-3 | 22.00 | 26.62 | |
| Tornillo de rosca 5x20 | ||||
| 083 | 266021-4 | 1.20 | 1.45 | |
| CUBIERTA TRASERA | ||||
| 084 | 415700-3 | 3.60 | 4.36 | |
| Tapa de escobilla de carbon | ||||
| 085 | 643515-0 | 1.00 | 1.21 | |
| Juego de escobillas de carbono Cb-327 | ||||
| 086* | 194285-9 | 8.21 | 9.93 | |
| KOOLBORSTEL SET CB-327 A | ||||
| 086* | 195003-8 | 8.21 | 9.93 | |
| Tornillo hexagonal 6x40 | ||||
| 087 | 922364-1 | 1.20 | 1.45 | |
| PLACA DE IDENTIFICACIÓN | ||||
| 088 | 859371-0 | 3.60 | 4.36 | |
| Carcasa del motor Hm1100C * | ||||
| 089 | 152662-1 | 33.00 | 39.93 | |
| Portaescobillas de carbono 5X11 A | ||||
| 089A | 644501-4 | 2.40 | 2.90 | |
| Pasador de Goma 4 | ||||
| 090 | 263014-2 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 091 | 639007-5 | |||
| Arandela de bloqueo 5 | ||||
| 092 | 941102-2 | 1.00 | 1.21 | |
| Tornillo hexagonal M5X60 * | ||||
| 093 | 265345-5 | 2.40 | 2.90 | |
| Unidad de control de velocidad | ||||
| 094 | 631204-9 | 77.00 | 93.17 | |
