Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Makita HM1203C'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

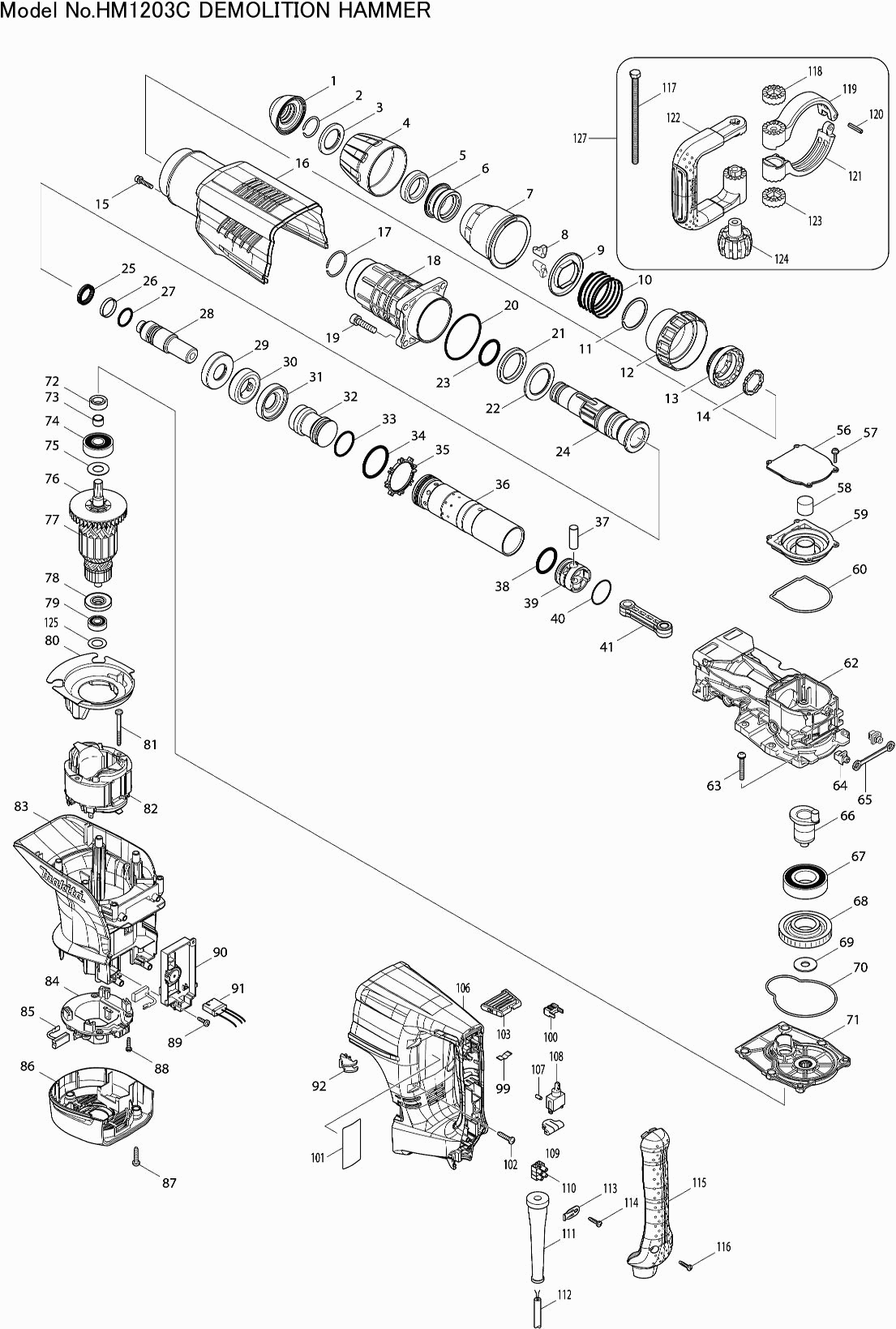

Dibujo técnico de los/las Makita HM1203C
Lista de las piezas de repuesto de Makita HM1203C
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Caucho de choque | ||||
| 001 | 424165-8 | 2.40 | 2.90 | |
| Anillo de bloqueo 26 | ||||
| 002 | 233973-4 | 1.20 | 1.45 | |
| Arandela 30 | ||||
| 003 | 267386-7 | 6.00 | 7.26 | |
| Tapa de bloqueo de cincel | ||||
| 004 | 450894-7 | 3.60 | 4.36 | |
| Anillo de goma 30 | ||||
| 005 | 262147-0 | 3.60 | 4.36 | |
| Anillo de Bloqueo | ||||
| 006 | 324987-5 | 16.50 | 19.96 | |
| Tapa de desbloqueo | ||||
| 007 | 450895-5 | 6.00 | 7.26 | |
| Abrazadera de herramienta | ||||
| 008 | 310279-8 | 7.20 | 8.71 | |
| GUIA DE RESORTE | ||||
| 009 | 346015-6 | 3.60 | 4.36 | |
| Resorte de compresión 5 | ||||
| 010 | 234086-4 | 3.60 | 4.36 | |
| Anillo de bloqueo Wr-45 | ||||
| 011 | 961232-3 | 2.40 | 2.90 | |
| Manguito para anillo de bloqueo | ||||
| 012 | 450893-9 | 3.60 | 4.36 | |
| Anillo de Acoplamiento | ||||
| 013 | 324969-7 | 23.10 | 27.95 | |
| Anillo de bloqueo | ||||
| 014 | 324988-3 | 17.60 | 21.30 | |
| No hay información disponible, no se puede pedir | ||||
| 015 | 922243-3 | |||
| Tapa de cubierta de la carcasa HM1203C | ||||
| 016 | 450903-2 | 8.40 | 10.16 | |
| Anillo de retención 35 | ||||
| 017 | 233970-0 | 1.20 | 1.45 | |
| Cilindro completo | ||||
| 018 | 158858-2 | 68.20 | 82.52 | |
| Tornillo de cabeza hexagonal | ||||
| 019 | 922456-6 | 1.00 | 1.21 | |
| Anillo O 67 | ||||
| 020 | 213720-9 | 2.40 | 2.90 | |
| Anillo de goma 39 | ||||
| 021 | 262148-8 | 2.40 | 2.90 | |
| Arandela 39 | ||||
| 022 | 267387-5 | 4.80 | 5.81 | |
| O-Anillo 35,5 | ||||
| 023 | 213079-4 | 2.40 | 2.90 | |
| Porta cincel | ||||
| 024 | 324985-9 | 155.10 | 187.67 | |
| X-anillo 21 | ||||
| 025 | 213980-3 | 3.60 | 4.36 | |
| Anillo de fluoruro 28 | ||||
| 026 | 213431-6 | 10.80 | 13.07 | |
| Anillo O 23 | ||||
| 027 | 213394-6 | 1.00 | 1.21 | |
| Golpeador | ||||
| 028 | 324990-6 | 26.40 | 31.94 | |
| Casquillo de brida KS 60 E | ||||
| 029 | 324993-0 | 9.60 | 11.62 | |
| Anillo de goma 24 | ||||
| 030 | 262149-6 | 6.00 | 7.26 | |
| Casquillo de brida KS 60 E | ||||
| 031 | 324993-0 | 9.60 | 11.62 | |
| Pistón flotante Hm1203/13C A | ||||
| 032 | 326002-1 | 13.20 | 15.97 | |
| Pistón flotante Hm1203/13C A | ||||
| 032-1 | 326002-1 | 13.20 | 15.97 | |
| Anillo O 31,5 | ||||
| 033 | 213499-2 | 3.60 | 4.36 | |
| Anillo O 44 | ||||
| 034 | 213581-7 | 2.40 | 2.90 | |
| Junta de válvula unidireccional | ||||
| 035 | 450889-0 | 1.20 | 1.45 | |
| No hay información disponible, no se puede pedir | ||||
| 036 | 331848-2 | |||
| Cilindro 40 Hm1203/13C A | ||||
| 036-1 | 331925-0 | 38.50 | 46.58 | |
| Pin 12 | ||||
| 037 | 268121-6 | 1.20 | 1.45 | |
| Anillo O 31,5 | ||||
| 038 | 213499-2 | 3.60 | 4.36 | |
| PISTÓN | ||||
| 039 | 450961-8 | 8.40 | 10.16 | |
| Anillo O 35 | ||||
| 040 | 213149-9 | 1.20 | 1.45 | |
| VARILLA CONICA | ||||
| 041 | 450890-5 | 7.20 | 8.71 | |
| Cubierta de la Carcasa del Engranaje | ||||
| 056 | 450899-7 | 2.40 | 2.90 | |
| Tornillo 4X18 | ||||
| 057 | 911133-5 | 1.00 | 1.21 | |
| Filtro | ||||
| 058 | 443127-7 | 1.00 | 1.21 | |
| Tapa de llenado | ||||
| 059 | 450898-9 | 3.60 | 4.36 | |
| Anillo de sellado | ||||
| 060 | 424166-6 | 1.20 | 1.45 | |
| Cárter HM1203C | ||||
| 062 | 318364-1 | 58.30 | 70.54 | |
| Tornillo, perilla, m6x40 | ||||
| 063 | 266482-8 | 1.00 | 1.21 | |
| Pieza de ajuste | ||||
| 064 | 419008-7 | 1.00 | 1.21 | |
| Placa de vibración | ||||
| 065 | 423366-5 | 1.00 | 1.21 | |
| Cigüeñal | ||||
| 066 | 324994-8 | 11.00 | 13.31 | |
| Rodamiento de bolas 6206llu | ||||
| 067 | 211424-7 | 17.60 | 21.30 | |
| ENGANCHE | ||||
| 068 | 226691-1 | 30.80 | 37.27 | |
| Arandela 12 | ||||
| 069 | 267398-0 | 1.20 | 1.45 | |
| Anillo de sellado | ||||
| 070 | 424167-4 | 1.20 | 1.45 | |
| Par de carcasa de engranajes | ||||
| 071 | 158859-0 | 24.20 | 29.28 | |
| Anillo de retención 10 | ||||
| 072 | 213231-4 | 6.00 | 7.26 | |
| Casquillo 12 | ||||
| 073 | 331596-3 | 6.00 | 7.26 | |
| Rodamiento de bolas 6302llu | ||||
| 074 | 211249-9 | 9.60 | 11.62 | |
| Arandela 15 | ||||
| 075 | 267397-2 | 1.20 | 1.45 | |
| Ventilador 80 | ||||
| 076 | 240003-4 | 3.60 | 4.36 | |
| Armadura 220-240V | ||||
| 077 | 517818-7 | 118.80 | 143.75 | |
| Anillo de aislamiento | ||||
| 078 | 681642-5 | 8.40 | 10.16 | |
| Rodamiento de bolas 6000ddw | ||||
| 079 | 211289-7 | 13.20 | 15.97 | |
| Rodamiento de bolas 6000ddw | ||||
| 079-1 | 211289-7 | 13.20 | 15.97 | |
| Placa espaciadora | ||||
| 080 | 450900-8 | 2.40 | 2.90 | |
| Tornillo autotaladrante Pt 5x55 Hr5001C A | ||||
| 081 | 266095-5 | 1.20 | 1.45 | |
| CAMPO | ||||
| 082 | 636303-2 | 34.10 | 41.26 | |
| Carcasa del motor | ||||
| 083 | 450904-0 | 24.20 | 29.28 | |
| Soporte de Cepillo de Carbono | ||||
| 084 | 632D00-2 | 10.80 | 13.07 | |
| Soporte de Cepillo de Carbono | ||||
| 084-1 | 632D00-2 | 10.80 | 13.07 | |
| No hay información disponible, no se puede pedir | ||||
| 085 | 194412-8 | |||
| Juego de escobillas Cb175 | ||||
| 085-1 | 195844-2 | 7.20 | 8.71 | |
| CUBIERTA TRASERA | ||||
| 086 | 450901-6 | 9.60 | 11.62 | |
| Tornillo autoperforante 5X25 | ||||
| 087 | 266041-8 | 1.00 | 1.21 | |
| Tornillo de grifo 4x18 | ||||
| 088 | 265A48-7 | 1.00 | 1.21 | |
| Tornillo autorroscante 4x14 mm GA9070Y A | ||||
| 089 | 265B74-2 | 1.00 | 1.21 | |
| Tornillo de grifo 4x18 | ||||
| 089-1 | 266300-0 | 1.00 | 1.21 | |
| Parker 4x18mm HM1203C | ||||
| 089-2 | 265678-8 | 1.00 | 1.21 | |
| Controlador HM1203C | ||||
| 090 | 631869-7 | 34.10 | 41.26 | |
| Arnés de cable | ||||
| 091 | 638650-7 | 6.00 | 7.26 | |
| LENTE | ||||
| 092 | 419010-0 | 2.40 | 2.90 | |
| Resorte de Hoja | ||||
| 099 | 232209-8 | 1.20 | 1.45 | |
| Elemento de bloqueo para palanca | ||||
| 100 | 450891-3 | 1.20 | 1.45 | |
| No hay información disponible, no se puede pedir | ||||
| 101 | 866622-4 | |||
| Placa de identificación HM1203C | ||||
| 101-1 | 814S44-6 | 1.00 | 1.21 | |
| Tornillo autoperforante 5X25 | ||||
| 102 | 266041-8 | 1.00 | 1.21 | |
| Botón deslizante HM1203C | ||||
| 103 | 450897-1 | 1.20 | 1.45 | |
| Manija HM1203C | ||||
| 106 | 450907-4 | 14.30 | 17.30 | |
| Pasador de Goma 4 | ||||
| 107 | 263027-3 | 1.00 | 1.21 | |
| Interruptor | ||||
| 108 | 651423-1 | 11.00 | 13.31 | |
| Junta de goma esponja | ||||
| 109 | 423379-6 | 1.00 | 1.21 | |
| Terminal bloques | ||||
| 110 | 654531-7 | 2.10 | 2.54 | |
| Prensaestopas 10 | ||||
| 111 | 682560-0 | 2.40 | 2.90 | |
| Cable de alimentación 2x1.50 4.0mtr | ||||
| 112 | 695123-3 | 22.00 | 26.62 | |
| Aliviador de tensión | ||||
| 113 | 687169-3 | 1.00 | 1.21 | |
| Tornillo de grifo 4x18 | ||||
| 114 | 265A48-7 | 1.00 | 1.21 | |
| Tapa del mango | ||||
| 115 | 450908-2 | 10.80 | 13.07 | |
| Tornillo de grifo 4x18 | ||||
| 116 | 265A48-7 | 1.00 | 1.21 | |
| Tornillo hexagonal 8x150 | ||||
| 117 | 265439-6 | 3.60 | 4.36 | |
| Arbusto de llenado de mango | ||||
| 118 | 417002-3 | 2.40 | 2.90 | |
| Abrazadera de mango 82a, | ||||
| 119 | 318505-9 | 9.60 | 11.62 | |
| Pin de resorte 5-24 | ||||
| 120 | 951166-8 | 1.00 | 1.21 | |
| Abrazadera de mango 82b, | ||||
| 121 | 318506-7 | 10.80 | 13.07 | |
| MANGO LATERAL | ||||
| 122 | 417003-1 | 16.50 | 19.96 | |
| Arbusto de llenado de mango | ||||
| 123 | 417002-3 | 2.40 | 2.90 | |
| Perilla M8 | ||||
| 124 | 252640-2 | 6.00 | 7.26 | |
| Arandela plana 15 | ||||
| 125 | 267164-5 | 1.00 | 1.21 | |
| ZIJHANDGREEP D VOOR BREKEN | ||||
| 127 | 135269-8 | 30.00 | 36.30 | |
| No hay información disponible, no se puede pedir | ||||
| 128 | 801Y75-0 | |||
