Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Makita HM1214C'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

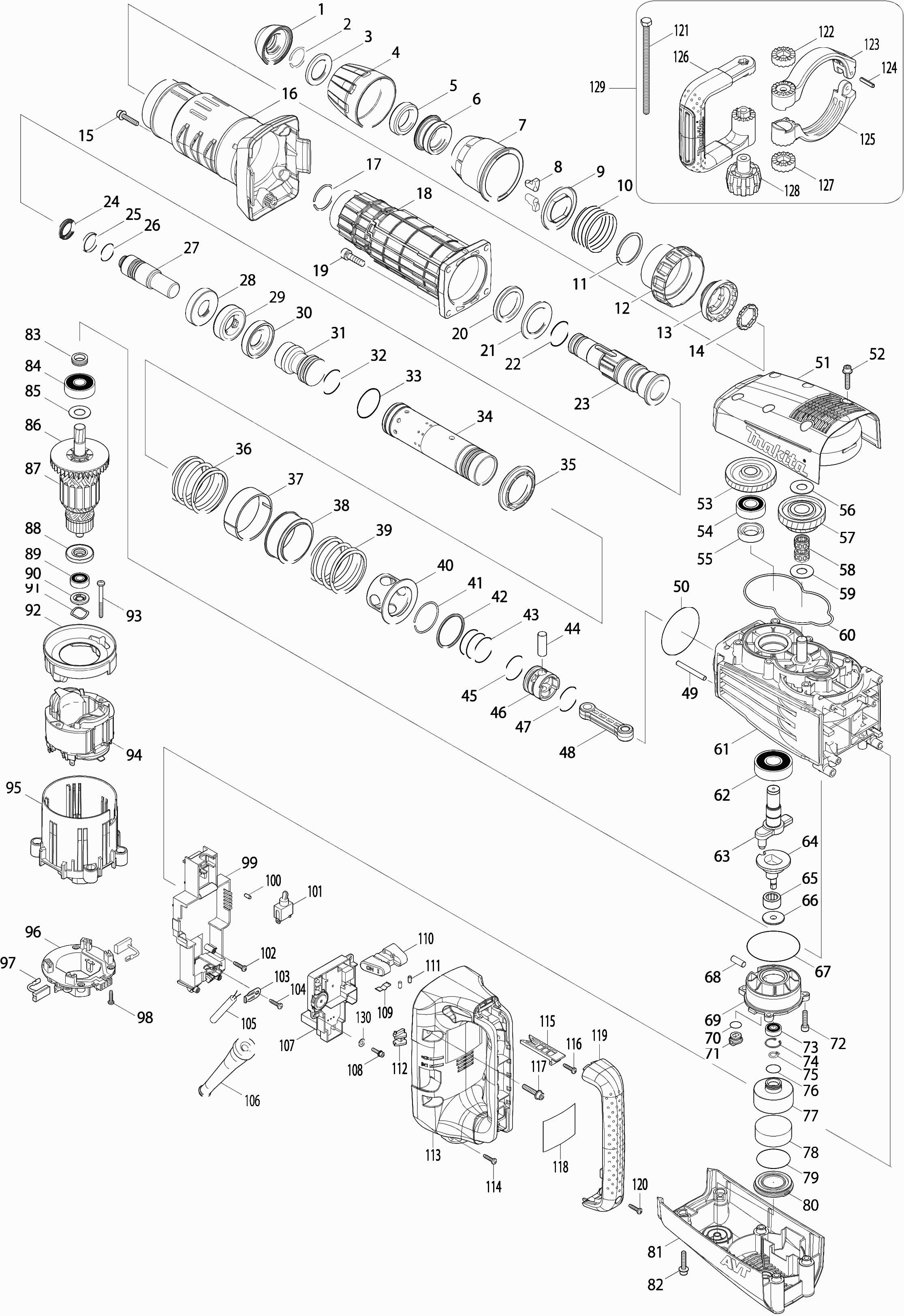

Dibujo técnico de los/las Makita HM1214C
Lista de las piezas de repuesto de Makita HM1214C
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Caucho de choque | ||||
| 001* | 424165-8 | 2.40 | 2.90 | |
| Anillo de bloqueo 26 | ||||
| 002 | 233973-4 | 1.20 | 1.45 | |
| Arandela 30 | ||||
| 003 | 267386-7 | 6.00 | 7.26 | |
| Tapa de bloqueo de cincel | ||||
| 004 | 450894-7 | 3.60 | 4.36 | |
| Anillo de goma 30 | ||||
| 005 | 262147-0 | 3.60 | 4.36 | |
| Anillo de Bloqueo | ||||
| 006 | 324987-5 | 16.50 | 19.96 | |
| Tapa de desbloqueo | ||||
| 007 | 450895-5 | 6.00 | 7.26 | |
| Abrazadera de herramienta | ||||
| 008 | 310279-8 | 7.20 | 8.71 | |
| GUIA DE RESORTE | ||||
| 009 | 346015-6 | 3.60 | 4.36 | |
| Resorte de compresión 5 | ||||
| 010 | 234086-4 | 3.60 | 4.36 | |
| Anillo de bloqueo Wr-45 | ||||
| 011 | 961232-3 | 2.40 | 2.90 | |
| Manguito para anillo de bloqueo | ||||
| 012 | 450893-9 | 3.60 | 4.36 | |
| Anillo de Acoplamiento | ||||
| 013 | 324969-7 | 23.10 | 27.95 | |
| Anillo de bloqueo | ||||
| 014 | 324988-3 | 17.60 | 21.30 | |
| Tornillo Allen m6x30 | ||||
| 015 | 266499-1 | 1.20 | 1.45 | |
| Carcasa del cilindro | ||||
| 016 | 451113-4 | 13.20 | 15.97 | |
| Anillo de retención 35 | ||||
| 017 | 233970-0 | 1.20 | 1.45 | |
| Cilindro completo | ||||
| 018 | 141786-8 | 72.60 | 87.85 | |
| Tornillo de cabeza hexagonal M8x30 | ||||
| 019 | 266010-9 | 2.40 | 2.90 | |
| Anillo de goma 39 | ||||
| 020* | 262148-8 | 2.40 | 2.90 | |
| Arandela 39 | ||||
| 021 | 267387-5 | 4.80 | 5.81 | |
| O-Anillo 35,5 | ||||
| 022 | 213079-4 | 2.40 | 2.90 | |
| Porta cincel | ||||
| 023 | 324985-9 | 155.10 | 187.67 | |
| X-anillo 21 | ||||
| 024* | 213980-3 | 3.60 | 4.36 | |
| Anillo de fluoruro 28 | ||||
| 025* | 213431-6 | 10.80 | 13.07 | |
| Anillo O 23 | ||||
| 026* | 213394-6 | 1.00 | 1.21 | |
| Pasador de golpe | ||||
| 027 | 325681-2 | 17.60 | 21.30 | |
| Casquillo de brida KS 60 E | ||||
| 028 | 324993-0 | 9.60 | 11.62 | |
| Anillo de goma 24 | ||||
| 029* | 262149-6 | 6.00 | 7.26 | |
| Casquillo de brida KS 60 E | ||||
| 030 | 324993-0 | 9.60 | 11.62 | |
| Martillo neumático | ||||
| 031 | 325680-4 | 17.60 | 21.30 | |
| Anillo O 31,5 | ||||
| 032* | 213499-2 | 3.60 | 4.36 | |
| Anillo O 44 | ||||
| 033 | 213581-7 | 2.40 | 2.90 | |
| Cilindro 40 | ||||
| 034 | 331856-3 | 86.90 | 105.15 | |
| Guía del cilindro | ||||
| 035 | 451110-0 | 3.60 | 4.36 | |
| Resorte de presión 58 | ||||
| 036 | 234107-2 | 6.00 | 7.26 | |
| Guía de peso | ||||
| 037 | 451103-7 | 4.80 | 5.81 | |
| Contrapeso | ||||
| 038 | 331854-7 | 6.00 | 7.26 | |
| Resorte de presión 58 | ||||
| 039 | 234107-2 | 6.00 | 7.26 | |
| Arbusto de guía | ||||
| 040 | 325661-8 | 26.40 | 31.94 | |
| Arandela de bloqueo 43 | ||||
| 041 | 231985-1 | 1.20 | 1.45 | |
| Arandela 45 | ||||
| 042 | 257297-4 | 4.80 | 5.81 | |
| Anillo O 36 | ||||
| 043 | 213510-0 | 1.20 | 1.45 | |
| Pin 12 | ||||
| 044 | 268121-6 | 1.20 | 1.45 | |
| Anillo O 31,5 | ||||
| 045* | 213499-2 | 3.60 | 4.36 | |
| PISTÓN | ||||
| 046 | 450961-8 | 8.40 | 10.16 | |
| Anillo O 35 | ||||
| 047* | 213149-9 | 1.20 | 1.45 | |
| VARILLA CONICA | ||||
| 048 | 450890-5 | 7.20 | 8.71 | |
| Pasador 6 | ||||
| 049 | 268235-1 | 6.00 | 7.26 | |
| Anillo O 71 | ||||
| 050 | 213754-2 | 2.40 | 2.90 | |
| CUBIERTA DE LA CAJA DE ENGRANAJES | ||||
| 051 | 451115-0 | 17.60 | 21.30 | |
| Tornillo Allen m6x30 | ||||
| 052 | 266499-1 | 1.20 | 1.45 | |
| ENGANCHE | ||||
| 053 | 226699-5 | 19.80 | 23.96 | |
| Rodamiento de bolas | ||||
| 054 | 211256-2 | 8.10 | 9.80 | |
| Rodamiento de bolas 6203zz | ||||
| 054 | 211290-2 | 6.38 | 7.72 | |
| Sello de aceite 20 | ||||
| 055 | 213313-2 | 8.40 | 10.16 | |
| Arandela plana 14 | ||||
| 056 | 267166-1 | 2.40 | 2.90 | |
| ENGANCHE | ||||
| 057 | 226155-5 | 55.00 | 66.55 | |
| RODAMIENTO DE AGUJAS | ||||
| 058 | 212159-3 | 4.80 | 5.81 | |
| Arandela plana 14 | ||||
| 059 | 267166-1 | 2.40 | 2.90 | |
| Anillo de sellado | ||||
| 060 | 424196-7 | 1.20 | 1.45 | |
| Caja de cigüeñal | ||||
| 061 | 158983-9 | 221.10 | 267.53 | |
| Rodamiento de Bolas 6304llu | ||||
| 062 | 211327-5 | 10.80 | 13.07 | |
| Cigüeñal | ||||
| 063 | 325659-5 | 12.10 | 14.64 | |
| Eje excéntrico | ||||
| 064 | 325660-0 | 34.10 | 41.26 | |
| RODAMIENTO DE AGUJAS | ||||
| 065 | 212225-6 | 14.30 | 17.30 | |
| Arandela de bloqueo con collar | ||||
| 066 | 325662-6 | 3.60 | 4.36 | |
| Anillo O 71 | ||||
| 067 | 213754-2 | 2.40 | 2.90 | |
| Pluma 8 | ||||
| 068 | 268222-0 | 4.80 | 5.81 | |
| Caja de rodamiento Hm1214C | ||||
| 069 | 158985-5 | 34.10 | 41.26 | |
| Anillo O 14 | ||||
| 070 | 213176-6 | 1.00 | 1.21 | |
| Tapa (grasa) | ||||
| 071 | 451104-5 | 2.40 | 2.90 | |
| Tornillo hexagonal M6x25mm | ||||
| 072 | 266087-4 | 1.00 | 1.21 | |
| Rodamiento de bolas 608Zz A | ||||
| 073 | 210046-0 | 1.20 | 1.45 | |
| Anillo de retención R-22 | ||||
| 074 | 962112-6 | 1.00 | 1.21 | |
| Anillo de cierre S-8 | ||||
| 075 | 961004-6 | 1.00 | 1.21 | |
| Anillo O 18 | ||||
| 076 | 213262-3 | 1.20 | 1.45 | |
| Caja de filtro | ||||
| 077 | 451108-7 | 3.60 | 4.36 | |
| Filtro | ||||
| 078 | 443147-1 | 2.40 | 2.90 | |
| Anillo O 45 Hm1214C | ||||
| 079 | 213569-7 | 1.00 | 1.21 | |
| Tapa de la caja de filtro Hm1214C | ||||
| 080 | 451109-5 | 3.60 | 4.36 | |
| CUBIERTA TRASERA | ||||
| 081 | 451116-8 | 18.70 | 22.63 | |
| Tornillo Allen m6x30 | ||||
| 082 | 266499-1 | 1.20 | 1.45 | |
| TORNILLO DE BLOQUEO | ||||
| 083 | 331855-5 | 1.20 | 1.45 | |
| Rodamiento de bolas 6302llu | ||||
| 084 | 211249-9 | 9.60 | 11.62 | |
| Arandela 15 | ||||
| 085 | 267397-2 | 1.20 | 1.45 | |
| Ventilador 80 | ||||
| 086 | 240003-4 | 3.60 | 4.36 | |
| Áncora 220-240V Hm1214C | ||||
| 087 | 517838-1 | 112.20 | 135.76 | |
| Anillo de aislamiento | ||||
| 088 | 681642-5 | 8.40 | 10.16 | |
| Rodamiento de bolas 6000ddw | ||||
| 089 | 211289-7 | 13.20 | 15.97 | |
| Guía de arandela | ||||
| 090 | 451107-9 | 2.40 | 2.90 | |
| Arandela 19 | ||||
| 091 | 267809-5 | 1.00 | 1.21 | |
| Placa espaciadora | ||||
| 092 | 451111-8 | 3.60 | 4.36 | |
| Tornillo autotaladrante Pt 5x55 Hr5001C A | ||||
| 093 | 266095-5 | 1.20 | 1.45 | |
| CAMPO | ||||
| 094 | 636303-2 | 34.10 | 41.26 | |
| Carcasa del motor | ||||
| 095 | 451117-6 | 11.00 | 13.31 | |
| Soporte de Cepillo de Carbono | ||||
| 096 | 632D00-2 | 10.80 | 13.07 | |
| Juego de escobillas Cb175 | ||||
| 097* | 195844-2 | 7.20 | 8.71 | |
| Tornillo de grifo 4x18 | ||||
| 098 | 265A48-7 | 1.00 | 1.21 | |
| Cubierta del controlador | ||||
| 099 | 158986-3 | 10.80 | 13.07 | |
| Pasador de Goma 4 | ||||
| 100 | 263027-3 | 1.00 | 1.21 | |
| Interruptor | ||||
| 101 | 651423-1 | 11.00 | 13.31 | |
| Tornillo de grifo 4x18 | ||||
| 102 | 265A48-7 | 1.00 | 1.21 | |
| Aliviador de tensión | ||||
| 103 | 687169-3 | 1.00 | 1.21 | |
| Tornillo de grifo 4x18 | ||||
| 104 | 265A48-7 | 1.00 | 1.21 | |
| Cable de alimentación 2x1.50 4.0mtr | ||||
| 105 | 695123-3 | 22.00 | 26.62 | |
| Prensaestopas 10 | ||||
| 106 | 682560-0 | 2.40 | 2.90 | |
| Circuito de control de velocidad | ||||
| 107 | 620226-4 | 63.80 | 77.20 | |
| Tornillo hexagonal 4x16 | ||||
| 108 | 266437-3 | 1.00 | 1.21 | |
| Resorte de Hoja | ||||
| 109 | 232209-8 | 1.20 | 1.45 | |
| Unidad impulsora | ||||
| 110 | 451112-6 | 3.60 | 4.36 | |
| Pasador de Goma 4 | ||||
| 111 | 263027-3 | 1.00 | 1.21 | |
| LENTE | ||||
| 112 | 451105-3 | 2.40 | 2.90 | |
| Manija TSC 55 | ||||
| 113 | 451118-4 | 24.20 | 29.28 | |
| Tornillo de grifo 4x18 | ||||
| 114 | 265A48-7 | 1.00 | 1.21 | |
| Manija del interruptor | ||||
| 115 | 451106-1 | 3.60 | 4.36 | |
| Tornillo de grifo 4x18 | ||||
| 116 | 265A48-7 | 1.00 | 1.21 | |
| Tornillo Allen m6x30 | ||||
| 117 | 266499-1 | 1.20 | 1.45 | |
| NAAMPLAAT HM1214C A | ||||
| 118 | 858S22-6 | 3.60 | 4.36 | |
| Tapa del mango | ||||
| 119 | 451119-2 | 12.10 | 14.64 | |
| Tornillo de grifo 4x18 | ||||
| 120 | 265A48-7 | 1.00 | 1.21 | |
| Tornillo hexagonal 8x150 | ||||
| 121 | 265439-6 | 3.60 | 4.36 | |
| Arbusto de llenado de mango | ||||
| 122 | 417002-3 | 2.40 | 2.90 | |
| Abrazadera de guardamanos 90a | ||||
| 123 | 318430-4 | 10.80 | 13.07 | |
| Pin de resorte 5-24 | ||||
| 124 | 951166-8 | 1.00 | 1.21 | |
| Abrazadera de guardamanos 90b | ||||
| 125 | 318431-2 | 10.80 | 13.07 | |
| MANGO LATERAL | ||||
| 126 | 417003-1 | 16.50 | 19.96 | |
| Arbusto de llenado de mango | ||||
| 127 | 417002-3 | 2.40 | 2.90 | |
| Perilla M8 | ||||
| 128 | 252640-2 | 6.00 | 7.26 | |
| ZIJHANDGREEP D VOOR BREKEN | ||||
| 129 | 135283-4 | 28.00 | 33.88 | |
| Placa de cierre 4mm | ||||
| 130 | 346546-5 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 131 | 126094-8 | |||
