Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Makita HR2300'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

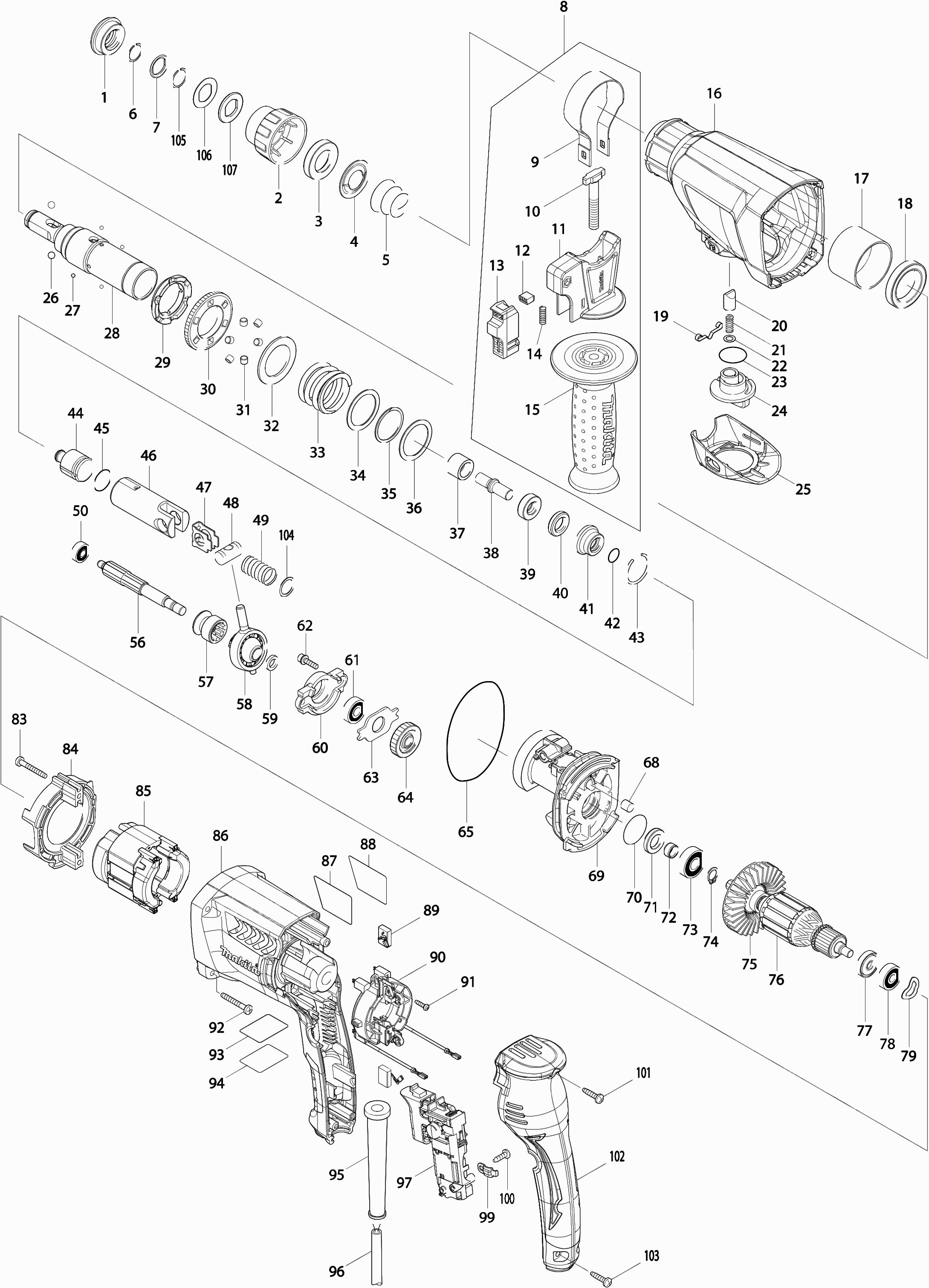

Dibujo técnico de los/las Makita HR2300
Lista de las piezas de repuesto de Makita HR2300
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tapa de polvo de goma 35 | ||||
| 001 | 286288-8 | 1.20 | 1.45 | |
| Tapa de polvo de goma 35 | ||||
| 001* | 286288-8 | 1.20 | 1.45 | |
| Tapa de bloqueo de cincel | ||||
| 002 | 455393-4 | 1.00 | 1.21 | |
| Ya no disponible, sin reemplazo | ||||
| 002A | 451533-2 | |||
| Tapa de bloqueo de cincel | ||||
| 002B | 455393-4 | 1.00 | 1.21 | |
| Anillo de bloqueo 21 | ||||
| 003 | 325813-1 | 1.20 | 1.45 | |
| Anillo de guía | ||||
| 004 | 346177-0 | 1.00 | 1.21 | |
| Resorte de compresión 21-29 | ||||
| 005 | 233916-6 | 1.00 | 1.21 | |
| Arandela 14 | ||||
| 006 | 233989-9 | 1.00 | 1.21 | |
| Arandela 14 | ||||
| 006* | 233989-9 | 1.00 | 1.21 | |
| Remache 16mm | ||||
| 007 | 346834-0 | 1.21 | 1.46 | |
| Remache 16mm | ||||
| 007A | 346834-0 | 1.21 | 1.46 | |
| Arandela 16 | ||||
| 007A | 346221-3 | 1.00 | 1.21 | |
| Remache 16mm | ||||
| 007B | 346834-0 | 1.21 | 1.46 | |
| MANGO COMPLETO | ||||
| 008 | 122878-2 | 8.00 | 9.68 | |
| No hay información disponible, no se puede pedir | ||||
| 009 | 346181-9 | |||
| No hay información disponible, no se puede pedir | ||||
| 010 | 266349-0 | |||
| No hay información disponible, no se puede pedir | ||||
| 011 | 451539-0 | |||
| No hay información disponible, no se puede pedir | ||||
| 012 | 313179-1 | |||
| Botón de bloqueo | ||||
| 013 | 141765-6 | 1.20 | 1.45 | |
| Resorte de compresión 4 | ||||
| 014 | 233360-7 | 1.00 | 1.21 | |
| Manija TSC 55 | ||||
| 015 | 123165-2 | 9.00 | 10.89 | |
| Caja de engranajes | ||||
| 016 | 140270-0 | 9.60 | 11.62 | |
| MANGUITO ROSCADO | ||||
| 017 | 331890-3 | 3.60 | 4.36 | |
| Rodamiento de bolas 6806llu | ||||
| 018 | 211294-4 | 8.40 | 10.16 | |
| Resorte de Hoja | ||||
| 019 | 232152-1 | 2.40 | 2.90 | |
| Pin de empuje | ||||
| 020 | 326850-8 | 1.20 | 1.45 | |
| Pasador de presión HR2600/2601 | ||||
| 020 | 325785-0 | 1.00 | 1.21 | |
| Resorte de compresión 5 | ||||
| 021 | 234147-0 | 1.00 | 1.21 | |
| Arandela de bloqueo delgada 6 | ||||
| 022 | 253308-3 | 1.00 | 1.21 | |
| O-ring 21 | ||||
| 023 | 213381-5 | 3.60 | 4.36 | |
| Botón de ajuste "b" | ||||
| 024 | 451531-6 | 1.00 | 1.21 | |
| Tapa del botón de ajuste "b" | ||||
| 025 | 451532-4 | 1.20 | 1.45 | |
| Bola de acero 7.0 | ||||
| 026 | 216022-2 | 1.00 | 1.21 | |
| Bola de acero 7.0 | ||||
| 026* | 216022-2 | 1.00 | 1.21 | |
| Bola de acero 3 | ||||
| 027 | 216019-1 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 028 | 140264-5 | |||
| No hay información disponible, no se puede pedir | ||||
| 028A | 140264-5 | |||
| Portabrocas / Portacincel Hr2630 A | ||||
| 028B | 142973-2 | 19.80 | 23.96 | |
| Ya no disponible, sin reemplazo | ||||
| 029 | 332139-4 | |||
| Ya no disponible, sin reemplazo | ||||
| 030 | 227360-7 | |||
| Pasador 6 | ||||
| 031 | 268226-2 | 2.40 | 2.90 | |
| Arandela 30 | ||||
| 032 | 267414-8 | 1.20 | 1.45 | |
| Resorte de compresión 31mm | ||||
| 033 | 234148-8 | 1.20 | 1.45 | |
| Arandela 30 | ||||
| 034 | 267153-0 | 1.00 | 1.21 | |
| Anillo de bloqueo spiro30 | ||||
| 035 | 257932-4 | 3.60 | 4.36 | |
| Arandela 30 | ||||
| 036 | 267153-0 | 1.00 | 1.21 | |
| Casquillo 9a | ||||
| 037 | 325782-6 | 2.40 | 2.90 | |
| Pieza de golpe "a" | ||||
| 038 | 325789-2 | 1.20 | 1.45 | |
| Anillo de llenado 10a | ||||
| 039 | 325794-9 | 1.20 | 1.45 | |
| Anillo de choque 12 | ||||
| 040 | 424267-0 | 1.20 | 1.45 | |
| Anillo de choque 12 | ||||
| 040* | 424267-0 | 1.20 | 1.45 | |
| Carcasa del anillo O "a" | ||||
| 041 | 325798-1 | 3.60 | 4.36 | |
| Anillo O 9 | ||||
| 042 | 213073-6 | 1.20 | 1.45 | |
| Anillo O 9 | ||||
| 042* | 213073-6 | 1.20 | 1.45 | |
| Arandela de resorte 28 | ||||
| 043 | 233979-2 | 1.20 | 1.45 | |
| Arandela de resorte 28 | ||||
| 043* | 233979-2 | 1.20 | 1.45 | |
| Martillo neumático | ||||
| 044 | 325784-2 | 3.60 | 4.36 | |
| Anillo O 17.5 | ||||
| 045 | 213258-4 | 2.40 | 2.90 | |
| Anillo O 17.5 | ||||
| 045* | 213258-4 | 2.40 | 2.90 | |
| Pistón-Cilindro | ||||
| 046 | 310345-1 | 8.40 | 10.16 | |
| Placa de Guía | ||||
| 047 | 346036-8 | 1.00 | 1.21 | |
| Pasador Del Pistón Hr2440/50 A | ||||
| 048 | 324215-8 | 2.40 | 2.90 | |
| Muelle de compresión 14 | ||||
| 049 | 234098-7 | 1.00 | 1.21 | |
| Rodamiento de bolas 606Zz A | ||||
| 050 | 210137-7 | 1.20 | 1.45 | |
| Engranaje 10 | ||||
| 056 | 227243-1 | 6.00 | 7.26 | |
| Placa de embrague B | ||||
| 057 | 331815-7 | 4.80 | 5.81 | |
| Cojinete Pendular 10 | ||||
| 058 | 219020-5 | 28.60 | 34.61 | |
| No hay información disponible, no se puede pedir | ||||
| 058-1 | 219040-9 | |||
| Arandela 8 | ||||
| 059 | 267234-0 | 1.00 | 1.21 | |
| Caja de Cojinete | ||||
| 060 | 310344-3 | 3.60 | 4.36 | |
| Rodamiento de bolas 608Zz A | ||||
| 061 | 210046-0 | 1.20 | 1.45 | |
| Tornillo hexagonal 4x16 | ||||
| 062 | 266437-3 | 1.00 | 1.21 | |
| Bloqueo del rodamiento | ||||
| 063 | 285735-6 | 1.20 | 1.45 | |
| Engranaje 26 | ||||
| 064 | 227719-8 | 3.60 | 4.36 | |
| Anillo O 68 | ||||
| 065 | 213728-3 | 1.20 | 1.45 | |
| Fieltro de amortiguación | ||||
| 068 | 443153-6 | 1.00 | 1.21 | |
| Vivienda interna | ||||
| 069 | 141572-7 | 14.30 | 17.30 | |
| Anillo-O 26 | ||||
| 070 | 213407-3 | 1.20 | 1.45 | |
| Anillo de sello 12mm | ||||
| 071 | 213678-2 | 6.00 | 7.26 | |
| Manga 9 | ||||
| 072 | 262569-4 | 1.20 | 1.45 | |
| Rodamiento de bolas 6000llb | ||||
| 073 | 211061-7 | 8.40 | 10.16 | |
| Anillo de bloqueo S-10 | ||||
| 074 | 257408-1 | 1.20 | 1.45 | |
| Ventilador 65 | ||||
| 075 | 240121-8 | 1.20 | 1.45 | |
| Armadura 240V | ||||
| 076 | 515354-7 | 30.80 | 37.27 | |
| Anillo de aislamiento | ||||
| 077 | 681652-2 | 1.00 | 1.21 | |
| Rodamiento de bolas 627ddw | ||||
| 078 | 210045-2 | 3.60 | 4.36 | |
| BORGRING 15 DLS211Z A | ||||
| 079 | 267804-5 | 1.00 | 1.21 | |
| Tornillo de chapa 4x30mm DGA520 | ||||
| 083 | 265B70-0 | 1.00 | 1.21 | |
| Tornillo de chapa 4x30mm DGA520 | ||||
| 083-1 | 265B70-0 | 1.00 | 1.21 | |
| Placa Intermedia | ||||
| 084 | 451527-7 | 1.20 | 1.45 | |
| CAMPO 240V | ||||
| 085 | 626629-0 | 24.20 | 29.28 | |
| Carcasa del motor | ||||
| 086 | 451538-2 | 9.60 | 11.62 | |
| Placa de nombre "hr2300" | ||||
| 087 | 867653-6 | 3.60 | 4.36 | |
| No hay información disponible, no se puede pedir | ||||
| 088 | 819390-8 | |||
| Juego de escobillas Cb-325 | ||||
| 089 | 194074-2 | 2.40 | 2.90 | |
| Soporte de Cepillo de Carbono | ||||
| 090 | 638655-7 | 8.40 | 10.16 | |
| Tornillo Met. Ck 3X12Mm Hr2300 | ||||
| 091 | 266556-5 | 1.00 | 1.21 | |
| Tornillo de chapa 4x30mm DGA520 | ||||
| 092 | 265B70-0 | 1.00 | 1.21 | |
| Tornillo de chapa 4x30mm DGA520 | ||||
| 092-1 | 265B70-0 | 1.00 | 1.21 | |
| Etiqueta de número de serie "hr2300" | ||||
| 093 | 867656-0 | 2.40 | 2.90 | |
| No hay información disponible, no se puede pedir | ||||
| 094 | 819389-3 | |||
| Prensaestopas 10 | ||||
| 095 | 682566-8 | 1.20 | 1.45 | |
| Cable de alimentación 2x1.50 4.0mtr | ||||
| 096 | 695123-3 | 22.00 | 26.62 | |
| Interruptor Tg853Tb Hr2650/51 A | ||||
| 097 | 651090-2 | 17.60 | 21.30 | |
| Aliviador de tensión | ||||
| 099 | 687682-1 | 1.00 | 1.21 | |
| Tornillo autorroscante 4x14 mm GA9070Y A | ||||
| 100 | 265B74-2 | 1.00 | 1.21 | |
| Tornillo autorroscante 4X14 Ga7020 A | ||||
| 100 | 266385-6 | 0.83 | 1.00 | |
| Tornillo autorroscante 4x14 mm GA9070Y A | ||||
| 100-1 | 265B74-2 | 1.00 | 1.21 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 101 | 265B67-9 | 1.00 | 1.21 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 101-1 | 265B67-9 | 1.00 | 1.21 | |
| Cubierta del Mango | ||||
| 102 | 451528-5 | 4.80 | 5.81 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 103 | 265B67-9 | 1.00 | 1.21 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 103-1 | 265B67-9 | 1.00 | 1.21 | |
| Arandela de cierre 14mm | ||||
| 104 | 267447-3 | 1.00 | 1.21 | |
| Arandela de bloqueo 15 | ||||
| 105 | 233992-0 | 1.00 | 1.21 | |
| Arandela de bloqueo 15 | ||||
| 105* | 233992-0 | 1.00 | 1.21 | |
| Arandela 17 | ||||
| 106 | 267114-0 | 1.00 | 1.21 | |
| Arandela 17mm | ||||
| 106 | 267437-6 | 1.00 | 1.21 | |
| Arandela 17 | ||||
| 106A | 267114-0 | 1.00 | 1.21 | |
| Arandela 17 | ||||
| 106B | 267114-0 | 1.00 | 1.21 | |
| Anillo de goma 16 | ||||
| 107 | 424364-2 | 1.00 | 1.21 | |
| Anillo de goma 16 | ||||
| 107* | 424364-2 | 1.00 | 1.21 | |
| Anillo de goma 16 | ||||
| 107A | 424364-2 | 1.00 | 1.21 | |
