Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Makita HR2400'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

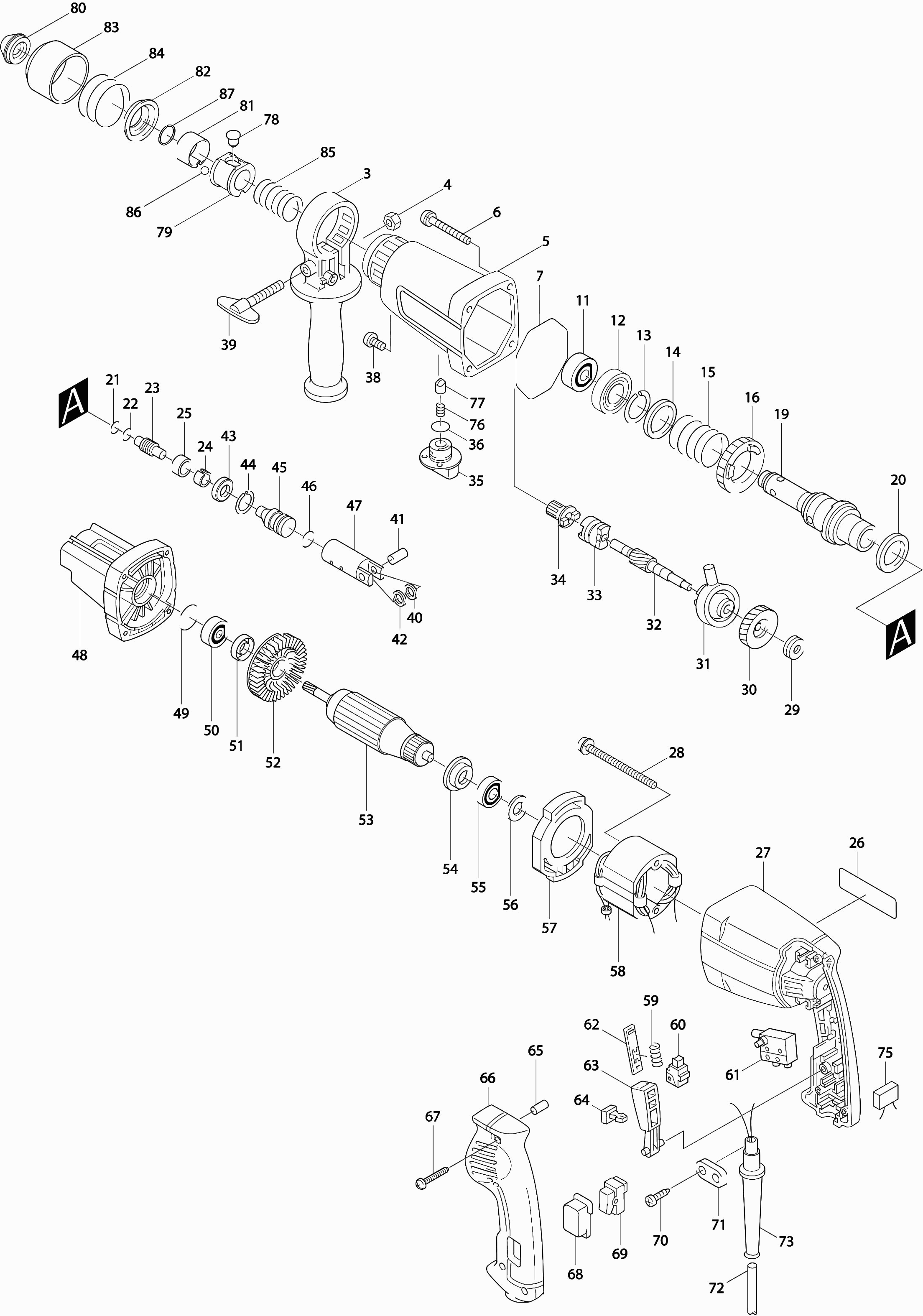

Dibujo técnico de los/las Makita HR2400
Lista de las piezas de repuesto de Makita HR2400
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tapa de polvo | ||||
| 001A | 286234-1 | 7.20 | 8.71 | |
| Manguito para anillo de bloqueo | ||||
| 002A | 415076-8 | 3.60 | 4.36 | |
| MANGO LATERAL COMPLETO | ||||
| 003 | 134715-8 | 5.00 | 6.05 | |
| Anillo de Bloqueo | ||||
| 003A | 154404-9 | 19.18 | 23.21 | |
| Tuerca hexagonal M6 | ||||
| 004 | 931302-2 | 1.00 | 1.21 | |
| Bola de acero 7.1 | ||||
| 004A | 216009-4 | 1.00 | 1.21 | |
| Caja de engranajes | ||||
| 005 | 150822-9 | 39.60 | 47.92 | |
| Arandela 20 nuevo | ||||
| 005A | 257172-4 | 3.60 | 4.36 | |
| TORNILLO 5X50 | ||||
| 006 | 911273-9 | 1.00 | 1.21 | |
| Caja de engranajes Hr2400 * | ||||
| 006A | 159594-3 | 42.90 | 51.91 | |
| Anillo O 67 | ||||
| 007 | 213720-9 | 2.40 | 2.90 | |
| Anillo O 10 (1,7mm) | ||||
| 007A | 213068-9 | 3.60 | 4.36 | |
| Rodillo 7 | ||||
| 008A | 322517-6 | 3.60 | 4.36 | |
| Portabrocas completo | ||||
| 009A | 134714-0 | 106.70 | 129.11 | |
| Rodillo 7 | ||||
| 010 | 322517-6 | 3.60 | 4.36 | |
| Pieza de Golpe Hr2400 * | ||||
| 010A | 322586-7 | 8.40 | 10.16 | |
| Rodamiento de Bolas 6904 | ||||
| 011 | 211323-3 | 8.40 | 10.16 | |
| Anillo de sellado 28 | ||||
| 012 | 213418-8 | 11.00 | 13.31 | |
| Arandela de bloqueo 28 Hr2400 * | ||||
| 013 | 231954-2 | 1.20 | 1.45 | |
| Arandela de bloqueo 31 Hr2400 * | ||||
| 014 | 267110-8 | 3.60 | 4.36 | |
| Ya no disponible, sin reemplazo | ||||
| 015 | 233060-9 | |||
| Engranaje 46 Hr2400 * | ||||
| 016 | 226260-8 | 18.70 | 22.63 | |
| Portabrocas completo | ||||
| 019 | 134813-8 | 105.60 | 127.78 | |
| Arandela 29 | ||||
| 020 | 267105-1 | 2.40 | 2.90 | |
| Anillo O 10 (1,7mm) | ||||
| 021* | 213063-9 | 3.60 | 4.36 | |
| Anillo O 10 (1,7mm) | ||||
| 022* | 213063-9 | 3.60 | 4.36 | |
| Pasador de golpe | ||||
| 023 | 323723-6 | 3.60 | 4.36 | |
| Anillo de goma 17 | ||||
| 024* | 262038-5 | 1.20 | 1.45 | |
| Anillo de retención del pistón | ||||
| 025* | 321915-1 | 10.80 | 13.07 | |
| Caja del motor Hr2400 * | ||||
| 027 | 415415-2 | 17.60 | 21.30 | |
| Tornillo 4X55 | ||||
| 028 | 911586-8 | 1.20 | 1.45 | |
| Rodamiento de agujas de empuje 819 Hr2400 * | ||||
| 029 | 212040-8 | 10.80 | 13.07 | |
| Engranaje 31 Hr2400 * | ||||
| 030 | 226421-0 | 11.00 | 13.31 | |
| Rodamiento oscilante 9 | ||||
| 031 | 219007-7 | 41.80 | 50.58 | |
| No hay información disponible, no se puede pedir | ||||
| 032 | 322588-3 | |||
| ACOPLAMIENTO | ||||
| 033 | 322652-0 | 12.10 | 14.64 | |
| Engranaje 10 | ||||
| 034 | 226259-3 | 16.50 | 19.96 | |
| Botón de ajuste Hr2400 | ||||
| 035 | 415372-4 | 2.40 | 2.90 | |
| Anillo O 17 | ||||
| 036 | 213265-7 | 1.00 | 1.21 | |
| Tornillo Phillips M4 Hr2400 * | ||||
| 038 | 251392-2 | 1.00 | 1.21 | |
| Tornillo de ala 6x40 | ||||
| 039 | 265715-8 | 3.60 | 4.36 | |
| Arandela 12 | ||||
| 040 | 267104-3 | 1.20 | 1.45 | |
| Conexión de pistón | ||||
| 041 | 321916-9 | 8.40 | 10.16 | |
| Arandela 12 | ||||
| 042 | 267104-3 | 1.20 | 1.45 | |
| Arandela 13,5 | ||||
| 043 | 267109-3 | 4.80 | 5.81 | |
| Arandela de bloqueo 23 | ||||
| 044* | 231953-4 | 1.20 | 1.45 | |
| Pistón Flotante | ||||
| 045 | 322587-5 | 13.20 | 15.97 | |
| Anillo O 16mm DTW181 | ||||
| 046* | 213882-3 | 1.00 | 1.21 | |
| Cilindro del pistón | ||||
| 047 | 316450-2 | 20.90 | 25.29 | |
| Tapa de la caja de engranajes Hr2400 * | ||||
| 048 | 159653-3 | 22.00 | 26.62 | |
| O-ring 24 | ||||
| 049 | 213385-7 | 3.60 | 4.36 | |
| Rodamiento de bolas 609 | ||||
| 050 | 211051-0 | 9.60 | 11.62 | |
| Anillo de sello 12 | ||||
| 051 | 213112-2 | 16.50 | 19.96 | |
| Ventilador 60 | ||||
| 052 | 241850-6 | 8.40 | 10.16 | |
| Armazón | ||||
| 053 | 515163-4 | 63.80 | 77.20 | |
| Anillo de aislamiento | ||||
| 054 | 681625-5 | 1.20 | 1.45 | |
| Rodamiento de bolas 608ddw | ||||
| 055 | 210005-4 | 4.80 | 5.81 | |
| Arandela 14 | ||||
| 056 | 253192-6 | 1.00 | 1.21 | |
| Placa Intermedia | ||||
| 057 | 415127-7 | 3.60 | 4.36 | |
| CAMPO | ||||
| 058 | 625158-0 | 36.30 | 43.92 | |
| Resorte de compresión 3 | ||||
| 059 | 231457-6 | 1.00 | 1.21 | |
| Juego de escobillas de carbono Cb-417 | ||||
| 060* | 191955-1 | 9.24 | 11.18 | |
| Interruptor Sw-117 | ||||
| 061 | 651919-2 | 26.40 | 31.94 | |
| Placa de Bloqueo | ||||
| 062 | 415117-0 | 2.40 | 2.90 | |
| Manija del interruptor | ||||
| 063 | 415120-1 | 2.40 | 2.90 | |
| Botón de bloqueo | ||||
| 064 | 415118-8 | 2.40 | 2.90 | |
| Pasador de Goma 4 | ||||
| 065 | 263002-9 | 1.00 | 1.21 | |
| Cubierta del asa Hr2400 * | ||||
| 066 | 152416-6 | 13.20 | 15.97 | |
| Tornillo de grifo 4x18 | ||||
| 067* | 265A48-7 | 1.00 | 1.21 | |
| Cubierta de polvo para interruptor | ||||
| 068 | 421460-7 | 2.40 | 2.90 | |
| Interruptor de inversión Sw110 | ||||
| 069 | 651556-2 | 12.10 | 14.64 | |
| Tornillo de grifo 4x18 | ||||
| 070 | 265A48-7 | 1.00 | 1.21 | |
| Soporte de abrazadera | ||||
| 071 | 687053-2 | 1.00 | 1.21 | |
| Soporte de abrazadera | ||||
| 071 | 687124-5 | 1.00 | 1.21 | |
| Cable de alimentación 2x1.50 4.0mtr | ||||
| 072 | 695123-3 | 22.00 | 26.62 | |
| Pasacables 9.3-85 | ||||
| 073 | 682516-3 | 1.20 | 1.45 | |
| Condensador 0,22uF | ||||
| 075 | 645190-8 | 2.40 | 2.90 | |
| Resorte de compresión 6 Hr2400 | ||||
| 076 | 231288-3 | 2.40 | 2.90 | |
| Perno de presión Hr2400 | ||||
| 077 | 322653-8 | 4.80 | 5.81 | |
| Pluma 8 | ||||
| 078 | 256447-8 | 2.40 | 2.90 | |
| Anillo de ajuste | ||||
| 079 | 323724-4 | 16.50 | 19.96 | |
| Tapa de cobertura 31 presión | ||||
| 080 | 286265-0 | 1.20 | 1.45 | |
| Resorte de hoja 26 | ||||
| 081 | 232192-9 | 2.40 | 2.90 | |
| GUIA DE RESORTE | ||||
| 082 | 344574-4 | 1.20 | 1.45 | |
| Capo del portabrocas presión | ||||
| 083 | 416410-5 | 2.40 | 2.90 | |
| Muelle de compresión 38 | ||||
| 084 | 233203-3 | 1.20 | 1.45 | |
| Resorte de compresión 20 | ||||
| 085 | 233202-5 | 1.20 | 1.45 | |
| Bola de acero 7.0 | ||||
| 086 | 216022-2 | 1.00 | 1.21 | |
| Arandela de bloqueo 16 | ||||
| 087 | 231979-6 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 999 | 181573-3 | |||
