Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Makita HR2653'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

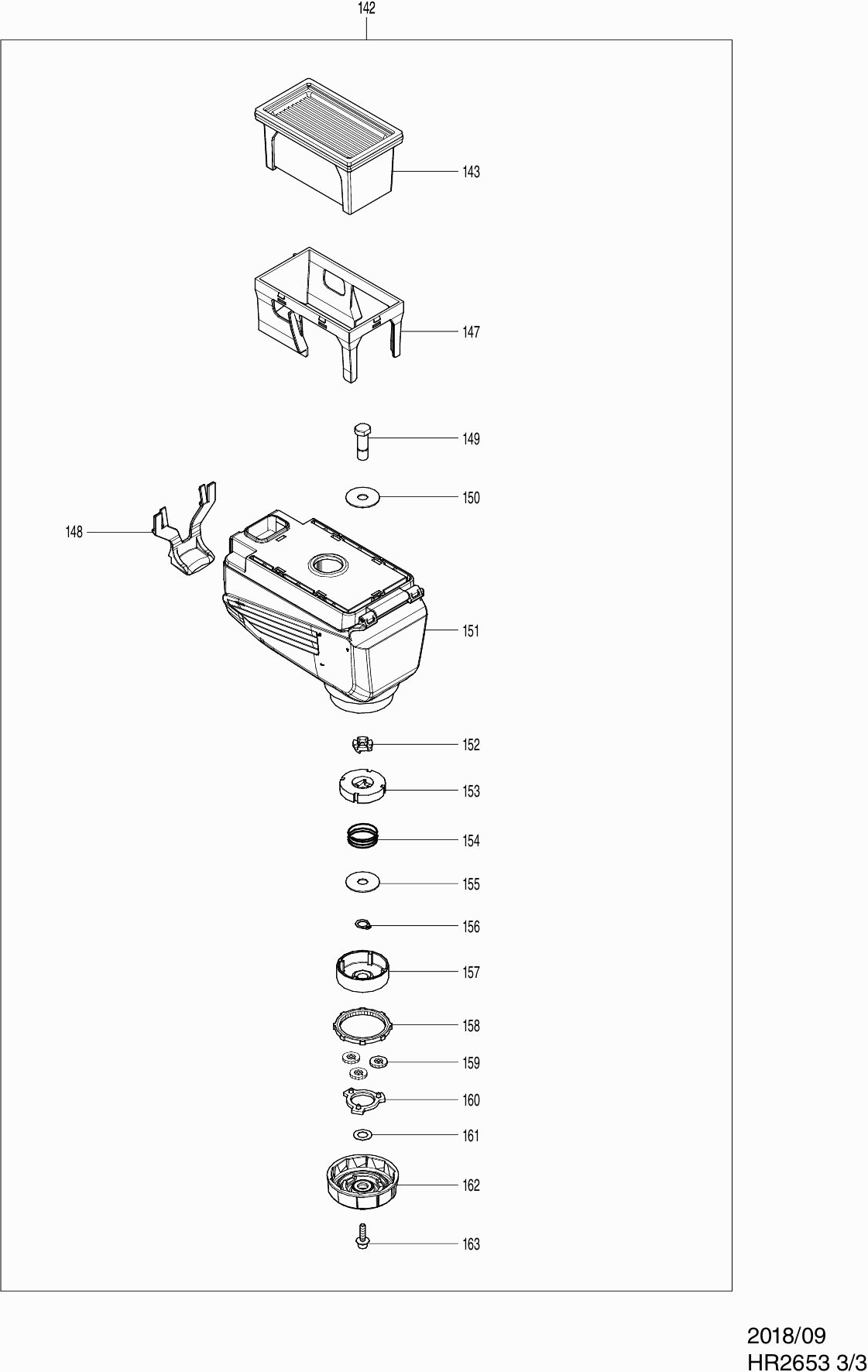

Dibujo técnico de los/las Makita HR2653
Lista de las piezas de repuesto de Makita HR2653
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tapa de polvo de goma 35 | ||||
| 001 | 286288-8 | 0.83 | 1.00 | |
| Arandela 14 | ||||
| 002 | 233989-9 | 0.83 | 1.00 | |
| Remache 16mm | ||||
| 003 | 346834-0 | 0.83 | 1.00 | |
| Arandela de bloqueo 15 | ||||
| 004 | 233992-0 | 0.83 | 1.00 | |
| Arandela 17 | ||||
| 005 | 267114-0 | 0.83 | 1.00 | |
| Tapa de bloqueo de cincel | ||||
| 006 | 455393-4 | 0.83 | 1.00 | |
| Anillo de bloqueo 21 | ||||
| 007 | 325813-1 | 1.20 | 1.45 | |
| Anillo de guía | ||||
| 008 | 346177-0 | 0.83 | 1.00 | |
| Resorte de compresión 21-29 | ||||
| 009 | 233916-6 | 0.83 | 1.00 | |
| Bola de acero 7.0 | ||||
| 010 | 216022-2 | 0.83 | 1.00 | |
| Tornillo de tuerca M8x90mm | ||||
| 019 | 266745-2 | 0.83 | 1.00 | |
| Soporte de manija | ||||
| 020 | 453129-5 | 2.71 | 3.28 | |
| Manija TSC 55 | ||||
| 021 | 158057-6 | 9.24 | 11.18 | |
| TUERCA M8 | ||||
| 021C10 | 931402-8 | 0.83 | 1.00 | |
| Botón de ajuste completo | ||||
| 022 | 161656-5 | 1.20 | 1.45 | |
| Resorte de compresión 3x28mm | ||||
| 023 | 234264-6 | 0.83 | 1.00 | |
| Anillo O 17 | ||||
| 024 | 213278-8 | 0.83 | 1.00 | |
| Botón de bloqueo | ||||
| 025 | 457709-9 | 0.83 | 1.00 | |
| Caja de engranajes Hr2651/61 A | ||||
| 026 | 140D00-3 | 11.65 | 14.10 | |
| Sello de aceite 25 | ||||
| 026C10 | 213636-8 | 3.96 | 4.79 | |
| MANGUITO ROSCADO | ||||
| 027 | 331890-3 | 2.71 | 3.28 | |
| Rodamiento de bolas 6806llu | ||||
| 028 | 211294-4 | 8.21 | 9.93 | |
| No hay información disponible, no se puede pedir | ||||
| 029 | 210028-2 | |||
| Portabrocas / Portacincel | ||||
| 030 | 142972-4 | 21.08 | 25.51 | |
| Sello de anillo 9 | ||||
| 030C10 | 213344-1 | 3.96 | 4.79 | |
| Bola de acero 3 | ||||
| 031 | 216019-1 | 0.83 | 1.00 | |
| Ya no disponible, sin reemplazo | ||||
| 032 | 332139-4 | |||
| Ya no disponible, sin reemplazo | ||||
| 033 | 227360-7 | |||
| Resorte de compresión 31mm | ||||
| 034 | 234148-8 | 1.18 | 1.43 | |
| Arandela 30 | ||||
| 035 | 267153-0 | 0.83 | 1.00 | |
| Anillo de bloqueo spiro30 | ||||
| 036 | 257932-4 | 3.12 | 3.78 | |
| Arandela 30 | ||||
| 037 | 267153-0 | 0.83 | 1.00 | |
| Casquillo 9b | ||||
| 038 | 325783-4 | 0.98 | 1.19 | |
| Pieza de golpe "a" | ||||
| 039 | 325789-2 | 1.18 | 1.43 | |
| Anillo 10 | ||||
| 040 | 325792-3 | 1.18 | 1.43 | |
| Resorte de compresión 20 | ||||
| 041 | 234149-6 | 0.98 | 1.19 | |
| Casa de anillo O "b" | ||||
| 042 | 325793-1 | 2.71 | 3.28 | |
| Anillo O 9 | ||||
| 043 | 213073-6 | 0.83 | 1.00 | |
| Arandela de resorte 28 | ||||
| 044 | 233979-2 | 0.83 | 1.00 | |
| Martillo neumático | ||||
| 045 | 325784-2 | 2.71 | 3.28 | |
| Anillo O 17.5 | ||||
| 046 | 213258-4 | 2.02 | 2.44 | |
| Pistón-Cilindro | ||||
| 047 | 310345-1 | 8.21 | 9.93 | |
| Placa de Guía | ||||
| 048 | 346036-8 | 0.83 | 1.00 | |
| Pasador Del Pistón Hr2440/50 A | ||||
| 049 | 324215-8 | 2.02 | 2.44 | |
| Muelle de compresión 14 | ||||
| 050 | 234098-7 | 0.83 | 1.00 | |
| Arandela de cierre 14mm | ||||
| 051 | 267447-3 | 0.83 | 1.00 | |
| Anillo de parada Ext-u6 | ||||
| 052 | 257336-0 | 0.83 | 1.00 | |
| Arandela 7 LF1000 A | ||||
| 053 | 267322-3 | 0.83 | 1.00 | |
| Engranaje 10 | ||||
| 054 | 227359-2 | 12.22 | 14.79 | |
| Placa de embrague | ||||
| 055 | 310678-4 | 5.06 | 6.12 | |
| Eje del engranaje | ||||
| 057 | 326448-1 | 5.06 | 6.12 | |
| Cojinete Pendular 10 | ||||
| 058 | 219023-9 | 23.06 | 27.90 | |
| Arandela 8 | ||||
| 059 | 257321-3 | 0.83 | 1.00 | |
| Tornillo hexagonal 4x16 | ||||
| 060 | 266437-3 | 0.83 | 1.00 | |
| Caja de Cojinete | ||||
| 061 | 310344-3 | 2.71 | 3.28 | |
| Rodamiento de bolas 608Zz A | ||||
| 062 | 210046-0 | 0.83 | 1.00 | |
| Bloqueo del rodamiento | ||||
| 063 | 285735-6 | 0.83 | 1.00 | |
| Engranaje 26 | ||||
| 064 | 227719-8 | 3.54 | 4.28 | |
| Anillo O 68 | ||||
| 065 | 213728-3 | 0.98 | 1.19 | |
| Tornillo de cabeza hexagonal 4x12 | ||||
| 066 | 265353-6 | 0.83 | 1.00 | |
| Placa de sujeción CS 50 EB | ||||
| 067 | 346222-1 | 0.83 | 1.00 | |
| Vivienda interna | ||||
| 068 | 141573-5 | 13.82 | 16.72 | |
| Portador de peso | ||||
| 069 | 346180-1 | 0.83 | 1.00 | |
| Pasador 6 | ||||
| 070 | 256246-8 | 0.83 | 1.00 | |
| Contrapeso | ||||
| 071 | 161655-7 | 4.45 | 5.38 | |
| Anillo de sello 12mm | ||||
| 072 | 213678-2 | 5.06 | 6.12 | |
| Anillo-O 26 | ||||
| 073 | 213407-3 | 1.18 | 1.43 | |
| Manga 9 | ||||
| 074 | 262569-4 | 0.83 | 1.00 | |
| Rodamiento de bolas 629llb | ||||
| 075 | 210042-8 | 2.36 | 2.86 | |
| Arandela 9 | ||||
| 076 | 253733-8 | 0.83 | 1.00 | |
| Ventilador 65 | ||||
| 077 | 240182-8 | 5.70 | 6.90 | |
| Placa espaciadora | ||||
| 078 | 457711-2 | 1.18 | 1.43 | |
| Carcasa del ventilador | ||||
| 079 | 457710-4 | 2.71 | 3.28 | |
| Filtro | ||||
| 080 | 457713-8 | 1.39 | 1.68 | |
| Manga 10 | ||||
| 081 | 262184-4 | 0.83 | 1.00 | |
| Ventilador 65 | ||||
| 082 | 240121-8 | 0.83 | 1.00 | |
| Anillo de aislamiento | ||||
| 083 | 681652-2 | 0.83 | 1.00 | |
| Rodamiento de bolas 627ddw | ||||
| 084 | 210045-2 | 3.12 | 3.78 | |
| Inducido Hr2650/51 | ||||
| 085 | 515424-2 | 28.02 | 33.90 | |
| No hay información disponible, no se puede pedir | ||||
| 086 | 267804-5 | |||
| Placa de Intercambio B | ||||
| 087 | 347230-5 | 1.67 | 2.02 | |
| Resorte de compresión 4 | ||||
| 088 | 233360-7 | 0.83 | 1.00 | |
| Resorte de compresión 5 | ||||
| 089 | 234343-0 | 0.83 | 1.00 | |
| Placa de Intercambio A | ||||
| 090 | 347229-0 | 2.36 | 2.86 | |
| Placa de Bloqueo | ||||
| 091 | 347228-2 | 1.18 | 1.43 | |
| Tornillo de chapa 4x30mm DGA520 | ||||
| 092 | 265B70-0 | 0.83 | 1.00 | |
| Placa Intermedia | ||||
| 093 | 451527-7 | 0.98 | 1.19 | |
| CAMPO | ||||
| 094 | 621874-2 | 21.34 | 25.82 | |
| No hay información disponible, no se puede pedir | ||||
| 095 | 819390-8 | |||
| Placa de nombre HR2653 | ||||
| 096 | 855F87-1 | 2.71 | 3.28 | |
| Juego de escobillas Cb-325 | ||||
| 097 | 194074-2 | 2.02 | 2.44 | |
| No hay información disponible, no se puede pedir | ||||
| 098 | 266334-3 | |||
| Carcasa del motor | ||||
| 099 | 451536-6 | 9.67 | 11.70 | |
| Tornillo Met. Ck 3X12Mm Hr2300 | ||||
| 100 | 266556-5 | 0.83 | 1.00 | |
| Soporte de Cepillo de Carbono | ||||
| 101 | 632K38-9 | 6.38 | 7.72 | |
| Etiqueta de número de serie HR2653 | ||||
| 102 | 855F89-7 | 0.83 | 1.00 | |
| No hay información disponible, no se puede pedir | ||||
| 103 | 819389-3 | |||
| No hay información disponible, no se puede pedir | ||||
| 104 | 266326-2 | |||
| Interruptor Tg853Tb Hr2650/51 A | ||||
| 105 | 651090-2 | 17.38 | 21.03 | |
| Prensaestopas 10 | ||||
| 106 | 682566-8 | 1.18 | 1.43 | |
| Tornillo autorroscante 4X14 Ga7020 A | ||||
| 107 | 266385-6 | 0.83 | 1.00 | |
| Cubierta del Mango | ||||
| 108 | 451528-5 | 4.14 | 5.01 | |
| Aliviador de tensión | ||||
| 109 | 687682-1 | 0.83 | 1.00 | |
| No hay información disponible, no se puede pedir | ||||
| 110 | 665890-4 | |||
| Stofafzuigadapter met stofopvang | ||||
| 112 | 127185-8 | 80.00 | 96.80 | |
| No hay información disponible, no se puede pedir | ||||
| 113 | 424722-2 | |||
| CASQUILLO | ||||
| 114 | 455736-0 | 2.02 | 2.44 | |
| Doorvoermanchet | ||||
| 115 | 424474-5 | 1.00 | 1.21 | |
| Tornillo Hexagonal M6x40mm | ||||
| 116 | 251568-1 | 0.83 | 1.00 | |
| Soporte de captura A | ||||
| 117 | 457730-8 | 2.02 | 2.44 | |
| Tapa del Tapon H90sc/se | ||||
| 118 | 457723-5 | 1.39 | 1.68 | |
| Botón de presión B | ||||
| 120 | 457718-8 | 0.83 | 1.00 | |
| Tubo intermedio | ||||
| 121 | 326988-9 | 27.60 | 33.40 | |
| Base de parada B | ||||
| 122 | 457728-5 | 0.83 | 1.00 | |
| Placa dentada | ||||
| 123 | 457722-7 | 1.39 | 1.68 | |
| Resorte de compresión 4 | ||||
| 124 | 232386-6 | 0.83 | 1.00 | |
| Placa para muelle | ||||
| 125 | 457721-9 | 0.83 | 1.00 | |
| Botón de presión A | ||||
| 126 | 457717-0 | 0.83 | 1.00 | |
| Tuerca hexagonal M4 | ||||
| 127 | 931102-0 | 0.83 | 1.00 | |
| Base de parada A | ||||
| 128 | 457719-6 | 0.83 | 1.00 | |
| Tornillo,M4x12 | ||||
| 129 | 251314-2 | 0.83 | 1.00 | |
| Manguera 30mm DX04 A | ||||
| 130 | 245045-3 | 6.38 | 7.72 | |
| Manija de bloqueo Hr2650/61 A | ||||
| 131 | 458668-0 | 2.38 | 2.88 | |
| Resorte de compresión 7 | ||||
| 132 | 231316-4 | 0.83 | 1.00 | |
| Tornillo autorroscante 3x16 | ||||
| 133 | 266130-9 | 0.83 | 1.00 | |
| No hay información disponible, no se puede pedir | ||||
| 134 | 183K50-7 | |||
| Casquillo de guía | ||||
| 135 | 457712-0 | 0.83 | 1.00 | |
| Manguera 30C HR2650/51T P | ||||
| 136 | 245042-9 | 7.22 | 8.74 | |
| Pluma 3 | ||||
| 137 | 256158-5 | 0.83 | 1.00 | |
| Palanca de desbloqueo | ||||
| 138 | 457720-1 | 0.83 | 1.00 | |
| No hay información disponible, no se puede pedir | ||||
| 139 | 183K50-7 | |||
| Tubo interior WCR 1000 ET-BG | ||||
| 140 | 457724-3 | 0.98 | 1.19 | |
| Espuma de goma B | ||||
| 141 | 457725-1 | 0.83 | 1.00 | |
| Ensamblaje de la caja de polvo HR2653 | ||||
| 142 | 199586-0 | 44.96 | 54.40 | |
| HEPA fijnstoffilter voor diverse stofboxen | ||||
| 143 | 199557-7 | 14.00 | 16.94 | |
| Tapón HR2650 | ||||
| 145 | 458687-6 | 0.83 | 1.00 | |
| Amortiguador HR2650 | ||||
| 146 | 422315-9 | 0.83 | 1.00 | |
| Marco del filtro HR2653 | ||||
| 147 | 457727-7 | 1.67 | 2.02 | |
| No hay información disponible, no se puede pedir | ||||
| 148 | 453148-1 | |||
| No hay información disponible, no se puede pedir | ||||
| 149 | 327221-2 | |||
| No hay información disponible, no se puede pedir | ||||
| 150 | 253431-4 | |||
| No hay información disponible, no se puede pedir | ||||
| 151 | 140G88-1 | |||
| No hay información disponible, no se puede pedir | ||||
| 151C10 | 256533-5 | |||
| No hay información disponible, no se puede pedir | ||||
| 151C20 | 423426-3 | |||
| Base del filtro HR2653 | ||||
| 151C30 | 457726-9 | 2.71 | 3.28 | |
| No hay información disponible, no se puede pedir | ||||
| 152 | 310918-0 | |||
| No hay información disponible, no se puede pedir | ||||
| 153 | 310919-8 | |||
| No hay información disponible, no se puede pedir | ||||
| 154 | 232482-0 | |||
| No hay información disponible, no se puede pedir | ||||
| 155 | 253431-4 | |||
| Anillo de cierre S-8 | ||||
| 156 | 961004-6 | 0.83 | 1.00 | |
| No hay información disponible, no se puede pedir | ||||
| 157 | 226856-5 | |||
| No hay información disponible, no se puede pedir | ||||
| 158 | 226857-3 | |||
| No hay información disponible, no se puede pedir | ||||
| 159 | 226855-7 | |||
| No hay información disponible, no se puede pedir | ||||
| 160 | 140F90-8 | |||
| No hay información disponible, no se puede pedir | ||||
| 161 | 253430-6 | |||
| No hay información disponible, no se puede pedir | ||||
| 162 | 140H88-7 | |||
| No hay información disponible, no se puede pedir | ||||
| 162C10 | 422431-7 | |||
| No hay información disponible, no se puede pedir | ||||
| 163 | 922129-1 | |||
