Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Makita HR3210C'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

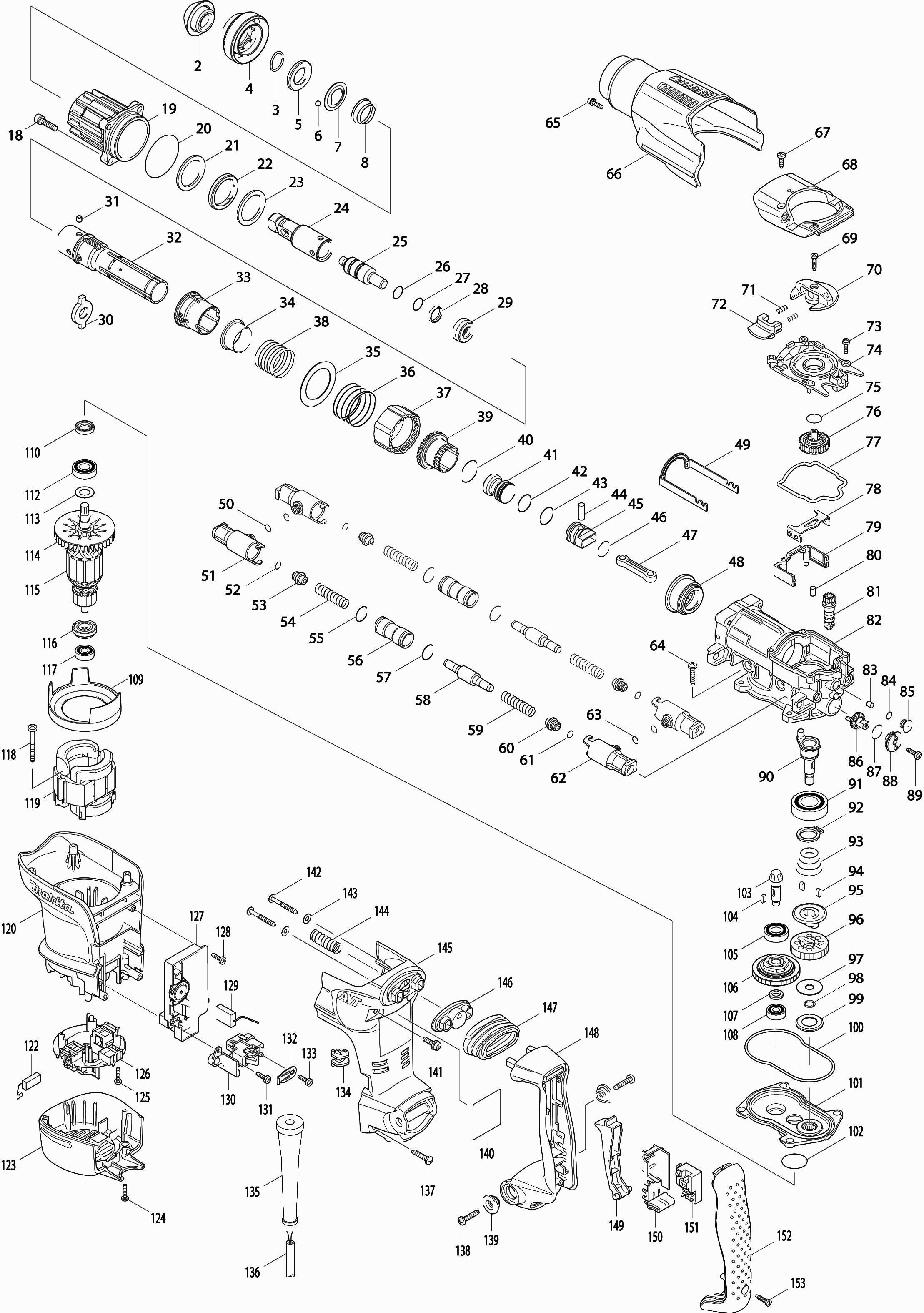

Dibujo técnico de los/las Makita HR3210C
Lista de las piezas de repuesto de Makita HR3210C
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tapa Del Portacincel | ||||
| 002* | 286282-0 | 2.40 | 2.90 | |
| Arandela de bloqueo 19 | ||||
| 003* | 233940-9 | 1.20 | 1.45 | |
| Tapa de bloqueo de cincel | ||||
| 004 | 450245-4 | 2.40 | 2.90 | |
| Arandela 21 | ||||
| 005 | 257288-5 | 8.40 | 10.16 | |
| Bola de acero 7.0 | ||||
| 006* | 216022-2 | 1.00 | 1.21 | |
| Anillo de guía | ||||
| 007* | 345873-7 | 2.40 | 2.90 | |
| Muelle de compresión 22-32 | ||||
| 008 | 234049-0 | 1.00 | 1.21 | |
| Tornillo hexagonal 6x25 | ||||
| 018 | 922341-3 | 1.00 | 1.21 | |
| CILINDRO | ||||
| 019 | 158533-0 | 30.80 | 37.27 | |
| Anillo O 53 | ||||
| 020 | 213656-2 | 1.20 | 1.45 | |
| Remache 34 | ||||
| 021 | 267810-0 | 6.00 | 7.26 | |
| Anillo de uretano 34 | ||||
| 022 | 262138-1 | 2.40 | 2.90 | |
| Remache 34 | ||||
| 023 | 267810-0 | 6.00 | 7.26 | |
| Porta cincel | ||||
| 024 | 324840-5 | 36.30 | 43.92 | |
| Pasador de golpe | ||||
| 025 | 324849-7 | 8.40 | 10.16 | |
| Anillo O 15 | ||||
| 026* | 213228-3 | 1.00 | 1.21 | |
| Anillo O 15 | ||||
| 027* | 213228-3 | 1.00 | 1.21 | |
| Anillo de fluoruro 20 | ||||
| 028* | 213321-3 | 8.40 | 10.16 | |
| Anillo de goma 13mm | ||||
| 029 | 424062-8 | 6.00 | 7.26 | |
| Guía crosshd. MFK 700/B | ||||
| 030 | 324838-2 | 2.40 | 2.90 | |
| Pasador 6 | ||||
| 031 | 268226-2 | 2.40 | 2.90 | |
| CILINDRO | ||||
| 032 | 331794-9 | 147.40 | 178.35 | |
| Arbusto de guía | ||||
| 033 | 450243-8 | 2.40 | 2.90 | |
| Arandela 29 | ||||
| 034 | 331805-0 | 10.80 | 13.07 | |
| Arandela 40 | ||||
| 035 | 267360-5 | 2.40 | 2.90 | |
| Muelle de compresión 42 | ||||
| 036 | 234052-1 | 2.40 | 2.90 | |
| Casquillo de bloqueo | ||||
| 037 | 450236-5 | 2.40 | 2.90 | |
| Muelle de compresión 34 | ||||
| 038 | 234050-5 | 2.40 | 2.90 | |
| MANGUITO ROSCADO | ||||
| 039 | 331795-7 | 23.10 | 27.95 | |
| Anillo-O 26 | ||||
| 040 | 213434-0 | 1.00 | 1.21 | |
| Pasador de golpe | ||||
| 041 | 324858-6 | 4.80 | 5.81 | |
| Anillo O 20 | ||||
| 042* | 213283-5 | 2.40 | 2.90 | |
| Anillo O 20 | ||||
| 043* | 213283-5 | 2.40 | 2.90 | |
| Pasador 7 | ||||
| 044 | 256087-2 | 1.00 | 1.21 | |
| PISTÓN | ||||
| 045 | 324918-4 | 16.50 | 19.96 | |
| Anillo O 18 | ||||
| 046* | 213262-3 | 1.20 | 1.45 | |
| VARILLA CONICA | ||||
| 047 | 450235-7 | 3.60 | 4.36 | |
| Engranaje 37 | ||||
| 048 | 227531-6 | 30.80 | 37.27 | |
| Brazo de conexión | ||||
| 049 | 345867-2 | 6.00 | 7.26 | |
| Anillo O 8 | ||||
| 050 | 213030-4 | 1.00 | 1.21 | |
| Porta tubos | ||||
| 051 | 450248-8 | 2.40 | 2.90 | |
| Anillo O 8 | ||||
| 052 | 213030-4 | 1.00 | 1.21 | |
| GUIA DE RESORTE | ||||
| 053 | 450239-9 | 1.20 | 1.45 | |
| Resorte de compresión 10 | ||||
| 054 | 234048-2 | 1.20 | 1.45 | |
| Anillo O 18 | ||||
| 055 | 213275-4 | 1.00 | 1.21 | |
| MANGUITO ROSCADO | ||||
| 056 | 331800-0 | 6.00 | 7.26 | |
| Anillo O 18 | ||||
| 057 | 213275-4 | 1.00 | 1.21 | |
| Contrapeso | ||||
| 058 | 324862-5 | 11.00 | 13.31 | |
| Resorte de compresión 10 | ||||
| 059 | 234048-2 | 1.20 | 1.45 | |
| GUIA DE RESORTE | ||||
| 060 | 450239-9 | 1.20 | 1.45 | |
| Anillo O 8 | ||||
| 061 | 213030-4 | 1.00 | 1.21 | |
| Porta tubos | ||||
| 062 | 450248-8 | 2.40 | 2.90 | |
| Anillo O 8 | ||||
| 063 | 213030-4 | 1.00 | 1.21 | |
| Tornillo autoperforante 5X25 | ||||
| 064 | 266041-8 | 1.00 | 1.21 | |
| Tornillo hexagonal | ||||
| 065 | 922123-3 | 1.00 | 1.21 | |
| Cubierta de cigüeñal | ||||
| 066 | 450254-3 | 10.80 | 13.07 | |
| Tornillo autorroscante 4x14 mm GA9070Y A | ||||
| 067 | 265B74-2 | 1.00 | 1.21 | |
| Tornillo autorroscante 4X14 Ga7020 A | ||||
| 067 | 266385-6 | 0.83 | 1.00 | |
| Cubierta del cárter Hr3210Fct | ||||
| 068 | 318201-9 | 10.80 | 13.07 | |
| Tornillo de grifo 4x18 | ||||
| 069 | 265A48-7 | 1.00 | 1.21 | |
| Botón de ajuste | ||||
| 070 | 450249-6 | 3.60 | 4.36 | |
| Resorte de compresión 3 | ||||
| 071 | 233436-0 | 1.00 | 1.21 | |
| Botón de bloqueo | ||||
| 072 | 450250-1 | 2.40 | 2.90 | |
| Tornillo 4x16 A | ||||
| 073 | 911526-6 | 1.00 | 1.21 | |
| Tapa de aceite | ||||
| 074 | 450241-2 | 3.60 | 4.36 | |
| Anillo O 16 | ||||
| 075 | 213223-3 | 1.00 | 1.21 | |
| Engranaje 33 | ||||
| 076 | 158437-6 | 2.40 | 2.90 | |
| Anillo de junta B | ||||
| 077 | 424064-4 | 1.20 | 1.45 | |
| Placa de Conexión | ||||
| 078 | 345868-0 | 2.40 | 2.90 | |
| Tubo de aire | ||||
| 079 | 453866-1 | 2.40 | 2.90 | |
| Pluma de goma 6 | ||||
| 080 | 263005-3 | 1.00 | 1.21 | |
| Eje del engranaje | ||||
| 081 | 452126-8 | 2.40 | 2.90 | |
| Anillo O 9 | ||||
| 081A | 213083-3 | 2.40 | 2.90 | |
| Caja de cigüeñal | ||||
| 082 | 158712-0 | 66.00 | 79.86 | |
| Filtro | ||||
| 083 | 443138-2 | 1.00 | 1.21 | |
| Anillo O 8 | ||||
| 084 | 213030-4 | 1.00 | 1.21 | |
| Tapa del filtro | ||||
| 085 | 450238-1 | 1.20 | 1.45 | |
| ENGANCHE | ||||
| 086 | 450244-6 | 2.40 | 2.90 | |
| Anillo O 16 | ||||
| 087A | 213223-3 | 1.00 | 1.21 | |
| Anillo O 14 | ||||
| 087B | 213176-6 | 1.00 | 1.21 | |
| Porta Gorra | ||||
| 088 | 450237-3 | 2.40 | 2.90 | |
| Tornillo autorroscante 4x14 mm GA9070Y A | ||||
| 089 | 265B74-2 | 1.00 | 1.21 | |
| Tornillo autorroscante 4X14 Ga7020 A | ||||
| 089 | 266385-6 | 0.83 | 1.00 | |
| Cigüeñal | ||||
| 090 | 324839-0 | 10.80 | 13.07 | |
| Rodamiento de bolas 6004llu | ||||
| 091 | 211332-2 | 7.20 | 8.71 | |
| Anillo de bloqueo S-20 | ||||
| 092 | 961060-6 | 1.00 | 1.21 | |
| Resorte de compresión cónico 21-31 | ||||
| 093 | 231991-6 | 1.20 | 1.45 | |
| Chaveta 4 | ||||
| 094 | 254239-9 | 1.20 | 1.45 | |
| ACOPLAMIENTO | ||||
| 095 | 324848-9 | 6.00 | 7.26 | |
| Engranaje 33 | ||||
| 096 | 227188-3 | 13.20 | 15.97 | |
| Arandela 10 | ||||
| 097 | 253197-6 | 1.00 | 1.21 | |
| Anillo de bloqueo Wr10 | ||||
| 098 | 961036-3 | 1.00 | 1.21 | |
| Anillo de bol | ||||
| 099 | 345869-8 | 2.40 | 2.90 | |
| Anillo de sellado A Hr3210Fct | ||||
| 100 | 424063-6 | 1.20 | 1.45 | |
| Caja de engranajes Hr3210Fct | ||||
| 101 | 158534-8 | 16.50 | 19.96 | |
| Anillo O 28 | ||||
| 102 | 213415-4 | 1.00 | 1.21 | |
| Engranaje 9 | ||||
| 103 | 227533-2 | 14.30 | 17.30 | |
| Chaveta 4 | ||||
| 104 | 254239-9 | 1.20 | 1.45 | |
| Rodamiento de bolas 6001llu | ||||
| 105 | 211138-8 | 4.80 | 5.81 | |
| Limitador de par | ||||
| 106 | 125421-6 | 52.80 | 63.89 | |
| Anillo 10 | ||||
| 107 | 257291-6 | 1.20 | 1.45 | |
| Rodamiento de bolas 608ddw | ||||
| 108 | 210005-4 | 4.80 | 5.81 | |
| Placa espaciadora | ||||
| 109 | 450251-9 | 2.40 | 2.90 | |
| Anillo de sello 12mm | ||||
| 110 | 213678-2 | 6.00 | 7.26 | |
| Rodamiento de bolas 6001llu | ||||
| 112 | 211138-8 | 4.80 | 5.81 | |
| Arandela 12 | ||||
| 113 | 253084-9 | 1.00 | 1.21 | |
| Ventilador 70 | ||||
| 114 | 241863-7 | 8.40 | 10.16 | |
| Armazón | ||||
| 115 | 513748-0 | 63.80 | 77.20 | |
| Anillo de aislamiento | ||||
| 116 | 681650-6 | 6.00 | 7.26 | |
| Rodamiento de bolas 608ddw | ||||
| 117 | 210005-4 | 4.80 | 5.81 | |
| Tornillo de metal M5x45mm | ||||
| 118 | 266037-9 | 1.00 | 1.21 | |
| CAMPO | ||||
| 119 | 625813-4 | 41.80 | 50.58 | |
| Carcasa del motor | ||||
| 120 | 450252-7 | 18.70 | 22.63 | |
| Juego de escobillas de carbon CB350 | ||||
| 122* | 194160-9 | 5.50 | 6.66 | |
| Cubierta del motor Hr3210Fct | ||||
| 123 | 450253-5 | 6.00 | 7.26 | |
| Tornillo de grifo 4x18 | ||||
| 124 | 265A48-7 | 1.00 | 1.21 | |
| Tornillo de grifo 4x18 | ||||
| 125 | 265A48-7 | 1.00 | 1.21 | |
| Soporte de Cepillo de Carbono | ||||
| 126 | 638519-5 | 8.40 | 10.16 | |
| Controlador de velocidad | ||||
| 127 | 631784-5 | 52.80 | 63.89 | |
| Tornillo autorroscante 4x14 mm GA9070Y A | ||||
| 128 | 265B74-2 | 1.00 | 1.21 | |
| Tornillo autorroscante 4X14 Ga7020 A | ||||
| 128 | 266385-6 | 0.83 | 1.00 | |
| Arnes de cables Hr4011C | ||||
| 129 | 638406-8 | 2.40 | 2.90 | |
| ABRAZADERA DE CABLE | ||||
| 130 | 450246-2 | 2.40 | 2.90 | |
| Tornillo autorroscante 4x14 mm GA9070Y A | ||||
| 131 | 265B74-2 | 1.00 | 1.21 | |
| Tornillo autorroscante 4X14 Ga7020 A | ||||
| 131 | 266385-6 | 0.83 | 1.00 | |
| Aliviador de tensión | ||||
| 132 | 687169-3 | 1.00 | 1.21 | |
| Tornillo autorroscante 4x14 mm GA9070Y A | ||||
| 133 | 265B74-2 | 1.00 | 1.21 | |
| Tornillo autorroscante 4X14 Ga7020 A | ||||
| 133 | 266385-6 | 0.83 | 1.00 | |
| LENTE | ||||
| 134 | 450240-4 | 2.40 | 2.90 | |
| Prensaestopas 10 | ||||
| 135 | 682560-0 | 2.40 | 2.90 | |
| Cable de alimentación 2x1.50 4.0mtr | ||||
| 136 | 695123-3 | 22.00 | 26.62 | |
| Tornillo autoperforante 5X25 | ||||
| 137 | 266041-8 | 1.00 | 1.21 | |
| Tornillo autoperforante 5X25 | ||||
| 138 | 266041-8 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 139 | 450352-3 | |||
| NAAMPLAAT HR3210C A | ||||
| 140 | 8580L5-6 | 3.60 | 4.36 | |
| Placa de nombre Hr3210c | ||||
| 140 | 864538-7 | 2.71 | 3.28 | |
| Tornillo Vk 20mm | ||||
| 141 | 911233-1 | 1.00 | 1.21 | |
| Tornillo autoperforante 5x40 | ||||
| 142 | 266211-9 | 1.00 | 1.21 | |
| Arandela de bloqueo 5 | ||||
| 143 | 267066-5 | 1.20 | 1.45 | |
| Resorte de compresión 11 | ||||
| 144 | 234051-3 | 1.20 | 1.45 | |
| Base de mango | ||||
| 145 | 450255-1 | 14.30 | 17.30 | |
| Placa de sello contra polvo | ||||
| 146 | 419014-2 | 2.40 | 2.90 | |
| Sello de polvo | ||||
| 147 | 421912-8 | 4.80 | 5.81 | |
| Manija TSC 55 | ||||
| 148 | 450256-9 | 9.60 | 11.62 | |
| Botón giratorio ABB OHYS2AJ | ||||
| 149 | 419025-7 | 3.60 | 4.36 | |
| Porta Interruptor | ||||
| 150 | 154626-1 | 2.40 | 2.90 | |
| No hay información disponible, no se puede pedir | ||||
| 151 | 650567-4 | |||
| Cubierta del Mango | ||||
| 152 | 450257-7 | 13.20 | 15.97 | |
| Tornillo de grifo 4x18 | ||||
| 153 | 265A48-7 | 1.00 | 1.21 | |
| Anillo O 9 | ||||
| 156 | 213083-3 | 2.40 | 2.90 | |
