Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Makita HR3850'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

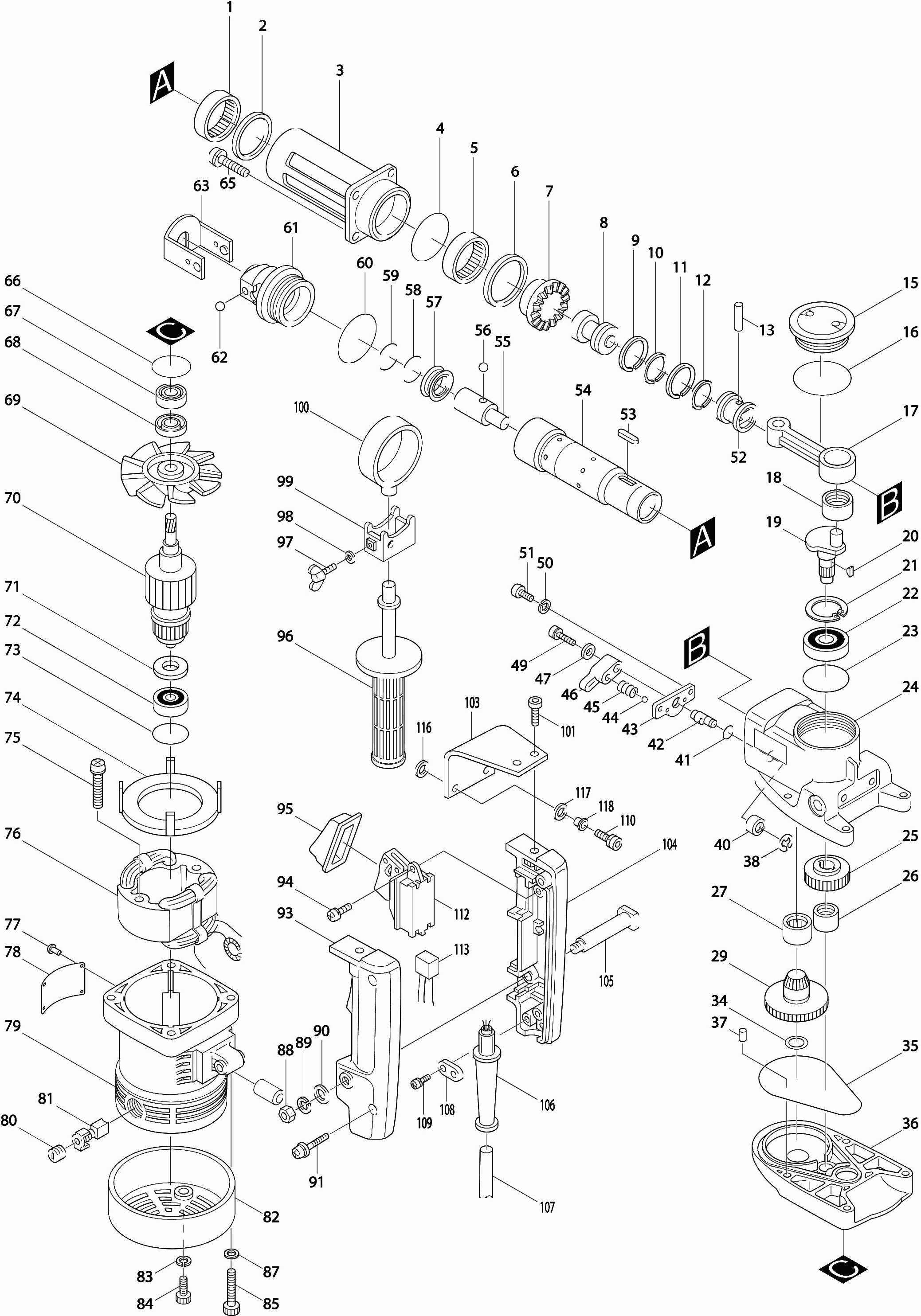

Dibujo técnico de los/las Makita HR3850
Lista de las piezas de repuesto de Makita HR3850
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Rodamiento de agujas 4516 | ||||
| 001 | 212551-3 | 9.60 | 11.62 | |
| No hay información disponible, no se puede pedir | ||||
| 002 | 253831-8 | |||
| Caja del martillo | ||||
| 003 | 311674-5 | 112.20 | 135.76 | |
| Anillo O 56 | ||||
| 004 | 213655-4 | 2.40 | 2.90 | |
| Rodamiento de agujas 4516 | ||||
| 005 | 212551-3 | 9.60 | 11.62 | |
| Arandela 45 * | ||||
| 006 | 253832-6 | 6.00 | 7.26 | |
| Engranaje 36 Hr3850-Hr3850K * | ||||
| 007 | 221347-1 | 46.20 | 55.90 | |
| Pistón Flotante Hr3850/K/B * | ||||
| 008 | 321369-2 | 13.20 | 15.97 | |
| Anillo de pistón 34 | ||||
| 009* | 412038-7 | 8.40 | 10.16 | |
| Anillo interior 30 | ||||
| 010* | 412041-8 | 11.00 | 13.31 | |
| Anillo de pistón 34 | ||||
| 011* | 412038-7 | 8.40 | 10.16 | |
| Anillo interior 30 | ||||
| 012* | 341743-8 | 3.60 | 4.36 | |
| Pluma 8 | ||||
| 013 | 256029-6 | 2.40 | 2.90 | |
| Tapa de llenado | ||||
| 015 | 411709-3 | 6.00 | 7.26 | |
| O-ring 60 | ||||
| 016 | 213654-6 | 2.40 | 2.90 | |
| VARILLA CONICA | ||||
| 017 | 312956-8 | 16.50 | 19.96 | |
| Rodamiento de Agujas 1212 | ||||
| 018 | 212108-0 | 11.00 | 13.31 | |
| No hay información disponible, no se puede pedir | ||||
| 019 | 321726-4 | |||
| Chaveta 4 | ||||
| 020 | 254001-2 | 1.00 | 1.21 | |
| Anillo de bloqueo R-47 | ||||
| 021 | 962203-3 | 1.20 | 1.45 | |
| Rodamiento de bolas 6204 | ||||
| 022 | 211306-3 | 10.80 | 13.07 | |
| Anillo O 48 | ||||
| 023 | 213606-7 | 2.40 | 2.90 | |
| Caja de cigüeñal | ||||
| 024 | 157307-6 | 82.50 | 99.82 | |
| Engranaje 33 | ||||
| 025 | 221689-3 | 11.00 | 13.31 | |
| Rodamiento de Agujas 1210 | ||||
| 026 | 212102-2 | 6.00 | 7.26 | |
| Rodamiento de agujas 2216 | ||||
| 027 | 212359-5 | 11.00 | 13.31 | |
| Limitador de par | ||||
| 029 | 134527-9 | 184.80 | 223.61 | |
| Arandela fina 15 | ||||
| 034 | 253314-8 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 035 | 213853-0 | |||
| Caja de engranajes Hr3850-Hr3850K * | ||||
| 036 | 157306-8 | 42.90 | 51.91 | |
| Pluma de goma 6 | ||||
| 037 | 263005-3 | 1.00 | 1.21 | |
| Anillo de retención E-4 | ||||
| 038 | 961011-9 | 1.00 | 1.21 | |
| Rodamiento de agujas 609 | ||||
| 040 | 212011-5 | 9.60 | 11.62 | |
| Anillo O 10 | ||||
| 041 | 213055-8 | 1.00 | 1.21 | |
| Eje de conmutación Hr3850-Hr3850K * | ||||
| 042 | 321727-2 | 14.30 | 17.30 | |
| Placa del eje del interruptor Hr3850-Hr3850 * | ||||
| 043 | 342786-3 | 2.40 | 2.90 | |
| Bola de acero 4.8 | ||||
| 044 | 216002-8 | 1.00 | 1.21 | |
| Resorte de compresión 3 | ||||
| 045 | 231317-2 | 1.00 | 1.21 | |
| Palanca de Control | ||||
| 046 | 410331-3 | 1.20 | 1.45 | |
| Arandela 4 | ||||
| 047 | 941052-1 | 1.00 | 1.21 | |
| Tornillo hexagonal 4x16 | ||||
| 049 | 922127-5 | 1.00 | 1.21 | |
| Arandela de resorte 5MM DLS211 | ||||
| 050 | 253427-5 | 1.00 | 1.21 | |
| Tornillo con cabeza hexagonal (con brida) M5x12 | ||||
| 051 | 922212-4 | 1.00 | 1.21 | |
| PISTÓN | ||||
| 052 | 321370-7 | 44.00 | 53.24 | |
| No hay información disponible, no se puede pedir | ||||
| 053 | 254205-6 | |||
| Cilindro 34 | ||||
| 054 | 152335-6 | 139.70 | 169.04 | |
| Golpeador | ||||
| 055 | 322216-0 | 24.20 | 29.28 | |
| Bola de acero 7.9 | ||||
| 056 | 216004-4 | 1.00 | 1.21 | |
| Anillo X 28 | ||||
| 057* | 213428-5 | 17.60 | 21.30 | |
| Anillo-O 27 | ||||
| 058* | 213411-2 | 3.60 | 4.36 | |
| Anillo-O 27 | ||||
| 059* | 213411-2 | 3.60 | 4.36 | |
| Anillo O 50 | ||||
| 060 | 213604-1 | 2.40 | 2.90 | |
| Guía Del Cincel Hr3850 | ||||
| 061 | 322325-5 | 51.70 | 62.56 | |
| Bola de acero 7.9 | ||||
| 062 | 216004-4 | 1.00 | 1.21 | |
| Abrazadera de sujeción | ||||
| 063 | 165227-0 | 28.60 | 34.61 | |
| Tornillo hexagonal M6x25mm | ||||
| 065 | 266087-4 | 1.00 | 1.21 | |
| Anillo O 32 | ||||
| 066 | 213459-4 | 1.20 | 1.45 | |
| Rodamiento de bolas 6201dw1 | ||||
| 067 | 211129-9 | 8.40 | 10.16 | |
| Anillo de sellado 14 | ||||
| 068 | 213160-1 | 4.80 | 5.81 | |
| Ventilador 94 Hr3850 * | ||||
| 069 | 241634-2 | 9.60 | 11.62 | |
| Armazón | ||||
| 070 | 514773-4 | 100.10 | 121.12 | |
| Anillo de aislamiento | ||||
| 071 | 681635-2 | 1.20 | 1.45 | |
| Rodamiento de bolas 6200llb | ||||
| 072 | 211066-7 | 4.80 | 5.81 | |
| Anillo-O 30 | ||||
| 073 | 213406-5 | 1.20 | 1.45 | |
| Placa Intermedia | ||||
| 074 | 410163-8 | 4.80 | 5.81 | |
| Tornillo 5X45 * | ||||
| 075 | 911266-6 | 1.00 | 1.21 | |
| Campo Hm1200 Hr3850 A | ||||
| 076 | 528910-4 | 69.30 | 83.85 | |
| Carcasa del motor | ||||
| 079 | 159034-1 | 39.60 | 47.92 | |
| Tapa del portaescobillas | ||||
| 080 | 643650-4 | 1.20 | 1.45 | |
| Juego de escobillas de carbon | ||||
| 081* | 194987-7 | 6.10 | 7.38 | |
| CUBIERTA TRASERA | ||||
| 082 | 284055-5 | 12.10 | 14.64 | |
| Arandela de resorte 5MM DLS211 | ||||
| 083 | 253427-5 | 1.00 | 1.21 | |
| Tornillo Allen 5x16 | ||||
| 084 | 922221-3 | 1.00 | 1.21 | |
| Tornillo de cabeza hueca M6x55 | ||||
| 085 | 922376-4 | 1.20 | 1.45 | |
| Arandela 6x12mm | ||||
| 087 | 941151-9 | 1.00 | 1.21 | |
| Tuerca hexagonal M6 | ||||
| 088 | 931302-2 | 1.00 | 1.21 | |
| Arandela de presión 6 A | ||||
| 089 | 253903-9 | 1.00 | 1.21 | |
| Arandela 6x12mm | ||||
| 090 | 941151-9 | 1.00 | 1.21 | |
| Tornillo 5x25 | ||||
| 091 | 911241-2 | 1.00 | 1.21 | |
| Manija TSC 55 | ||||
| 093 | 182077-8 | 17.60 | 21.30 | |
| Tornillo 4x14 | ||||
| 094 | 911123-8 | 1.00 | 1.21 | |
| Cubierta de polvo para interruptor | ||||
| 095 | 421265-5 | 2.40 | 2.90 | |
| Tornillo de ala 6x18 | ||||
| 097 | 924321-5 | 1.20 | 1.45 | |
| Arandela de goma 5,5 * | ||||
| 098 | 261049-7 | 1.20 | 1.45 | |
| Bloque de sujeción | ||||
| 099 | 164543-7 | 10.80 | 13.07 | |
| Anillo de sujeción Hr3850-Hr3850K * | ||||
| 100 | 164572-0 | 12.10 | 14.64 | |
| Tornillo hexagonal M6X14 A | ||||
| 101 | 922316-2 | 1.00 | 1.21 | |
| Arandela de presión 6 A | ||||
| 102 | 253903-9 | 1.00 | 1.21 | |
| Asa Hr3850(K) * | ||||
| 103 | 343754-9 | 6.00 | 7.26 | |
| Tornillo de cepillo | ||||
| 105 | 321210-9 | 3.60 | 4.36 | |
| Ya no disponible, sin reemplazo | ||||
| 106 | 682505-8 | |||
| Cable de alimentación 2x1.50 4.0mtr | ||||
| 107 | 695123-3 | 22.00 | 26.62 | |
| Soporte de abrazadera | ||||
| 108 | 687031-2 | 1.00 | 1.21 | |
| Tornillo 4X18 | ||||
| 109 | 911131-9 | 1.00 | 1.21 | |
| Tornillo hexagonal M6X14 A | ||||
| 110 | 922316-2 | 1.00 | 1.21 | |
| Arandela de presión 6 A | ||||
| 111 | 253903-9 | 1.00 | 1.21 | |
| Interruptor Sw-52 | ||||
| 112 | 651145-3 | 26.40 | 31.94 | |
| No hay información disponible, no se puede pedir | ||||
| 114 | 423156-6 | |||
| Resorte de estator Cb5 | ||||
| 121 | 654020-2 | 1.20 | 1.45 | |
| Casquillo de sujeción para statorv. 2mm | ||||
| 122 | 654502-4 | 1.00 | 1.21 | |
