Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Makita HR4010C'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

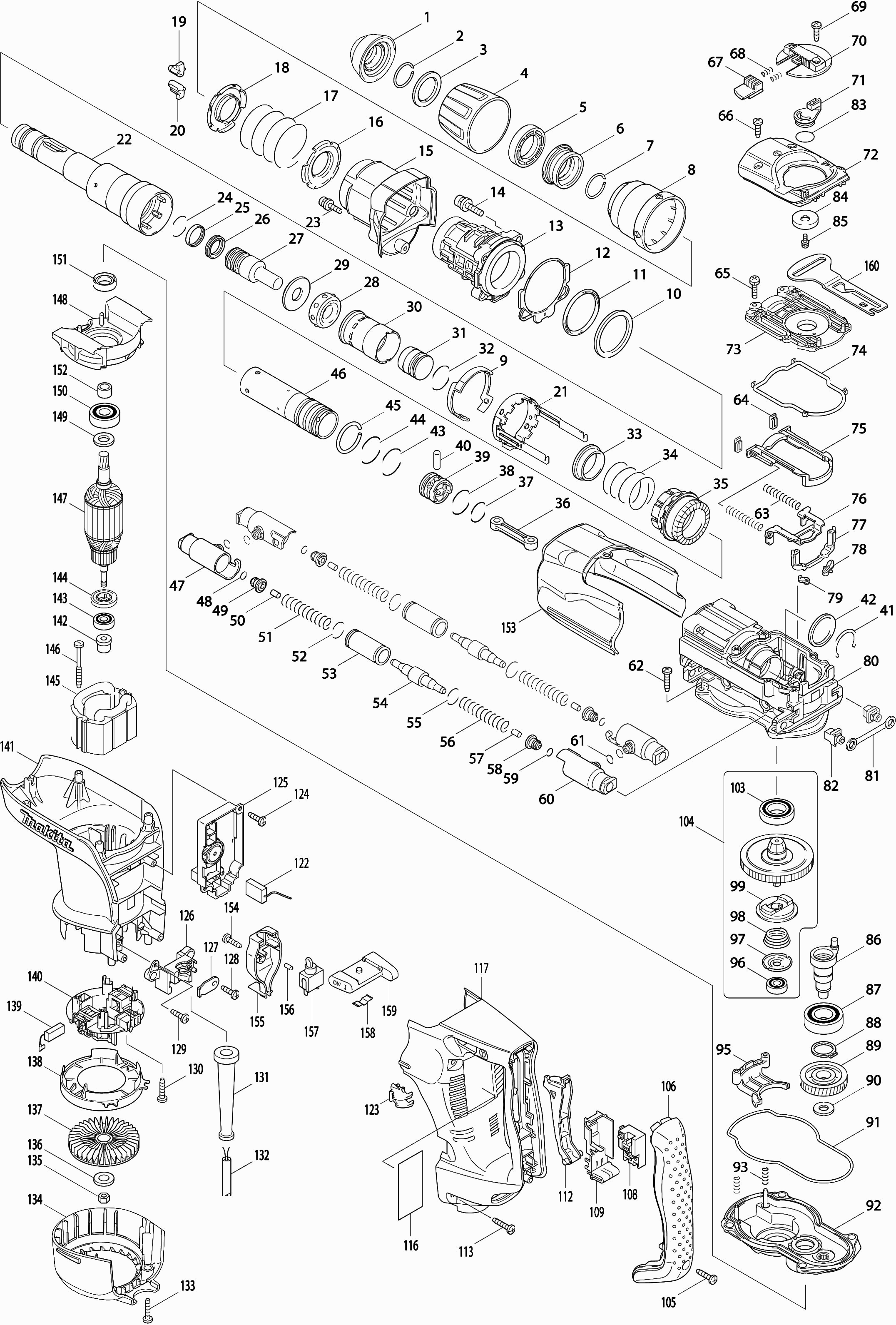

Dibujo técnico de los/las Makita HR4010C
Lista de las piezas de repuesto de Makita HR4010C
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tapa Del Portacincel | ||||
| 001 | 286285-4 | 2.40 | 2.90 | |
| Arandela de bloqueo 25 | ||||
| 002 | 231984-3 | 1.20 | 1.45 | |
| Arandela plana 28 | ||||
| 003 | 267272-2 | 3.60 | 4.36 | |
| Tapa de bloqueo de cincel | ||||
| 004 | 419015-0 | 2.40 | 2.90 | |
| ARANDELA DE CALZO | ||||
| 005 | 419002-9 | 1.20 | 1.45 | |
| Anillo de Sujeción | ||||
| 006 | 324548-1 | 6.00 | 7.26 | |
| Arandela de bloqueo 25 | ||||
| 007 | 231984-3 | 1.20 | 1.45 | |
| Tapa de desbloqueo | ||||
| 008 | 419016-8 | 2.40 | 2.90 | |
| Guía de casquillo de bloqueo | ||||
| 009 | 419760-7 | 2.40 | 2.90 | |
| Arandela 45 | ||||
| 010 | 267336-2 | 2.40 | 2.90 | |
| Anillo de plástico 45 | ||||
| 011 | 262116-1 | 6.00 | 7.26 | |
| Arandela de sellado | ||||
| 012 | 421911-0 | 2.40 | 2.90 | |
| Cilindro completo | ||||
| 013 | 154621-1 | 51.70 | 62.56 | |
| Tornillo Allen m6x30 | ||||
| 014 | 922353-6 | 1.00 | 1.21 | |
| Tapa del Cilindro Completa | ||||
| 015 | 154624-5 | 8.40 | 10.16 | |
| No hay información disponible, no se puede pedir | ||||
| 015A | 810100-6 | |||
| GUIA DE RESORTE | ||||
| 016 | 345579-7 | 2.40 | 2.90 | |
| Resorte de compresión 48 | ||||
| 017 | 233431-0 | 1.20 | 1.45 | |
| GUIA DE RESORTE | ||||
| 018 | 345579-7 | 2.40 | 2.90 | |
| Abrazadera de herramienta | ||||
| 019 | 310161-1 | 8.40 | 10.16 | |
| Abrazadera de herramienta | ||||
| 020 | 310161-1 | 8.40 | 10.16 | |
| Casquillo de bloqueo | ||||
| 021 | 165633-9 | 19.80 | 23.96 | |
| Porta cincel | ||||
| 022 | 324542-3 | 170.50 | 206.30 | |
| Tornillo hexagonal 4x16 | ||||
| 023 | 922128-3 | 1.00 | 1.21 | |
| Anillo O 20 | ||||
| 024* | 213317-4 | 1.00 | 1.21 | |
| Anillo de fluoruro 25 | ||||
| 025* | 213392-0 | 9.60 | 11.62 | |
| Anillo X 18 | ||||
| 026* | 213281-9 | 3.60 | 4.36 | |
| Pasador de golpe | ||||
| 027 | 324569-3 | 4.80 | 5.81 | |
| Anillo de goma 17 | ||||
| 028 | 421901-3 | 6.00 | 7.26 | |
| Arandela 17 | ||||
| 029 | 324573-2 | 6.00 | 7.26 | |
| Arbusto de guía | ||||
| 030 | 419003-7 | 2.40 | 2.90 | |
| Martillo neumático | ||||
| 031 | 324571-6 | 2.40 | 2.90 | |
| Anillo O 22 | ||||
| 032 | 213962-5 | 2.40 | 2.90 | |
| Arandela 33 Hr4010C | ||||
| 033* | 331709-6 | 6.00 | 7.26 | |
| Resorte de compresión 37 | ||||
| 034 | 233448-3 | 1.20 | 1.45 | |
| Engranaje 25 | ||||
| 035 | 227509-9 | 28.60 | 34.61 | |
| VARILLA CONICA | ||||
| 036 | 419005-3 | 1.20 | 1.45 | |
| O-ring 21 | ||||
| 037 | 213379-2 | 1.00 | 1.21 | |
| Anillo O 22 | ||||
| 038* | 213962-5 | 2.40 | 2.90 | |
| PISTÓN | ||||
| 039 | 419004-5 | 2.40 | 2.90 | |
| Pasador 7 | ||||
| 040 | 256197-5 | 1.20 | 1.45 | |
| Anillo de bloqueo | ||||
| 041 | 233937-8 | 1.00 | 1.21 | |
| Arandela 33 | ||||
| 042 | 257268-1 | 3.60 | 4.36 | |
| Anillo-O 30 | ||||
| 043 | 213406-5 | 1.20 | 1.45 | |
| Anillo-O 30 | ||||
| 044 | 213406-5 | 1.20 | 1.45 | |
| Anillo de retención 32 | ||||
| 045 | 233935-2 | 1.00 | 1.21 | |
| Cilindro 28.5 | ||||
| 046 | 324570-8 | 71.50 | 86.52 | |
| Porta tubos | ||||
| 047 | 317923-8 | 16.50 | 19.96 | |
| Anillo O 8 | ||||
| 048 | 213030-4 | 1.00 | 1.21 | |
| GUIA DE RESORTE | ||||
| 049 | 419011-8 | 1.00 | 1.21 | |
| Pluma de goma 6 | ||||
| 050 | 263005-3 | 1.00 | 1.21 | |
| Resorte de compresión 11 | ||||
| 051 | 233435-2 | 1.20 | 1.45 | |
| Anillo O 18 | ||||
| 052 | 213275-4 | 1.00 | 1.21 | |
| Rijp 16 | ||||
| 053 | 324572-4 | 8.40 | 10.16 | |
| Contrapeso | ||||
| 054 | 324574-0 | 3.60 | 4.36 | |
| Anillo O 18 | ||||
| 055 | 213275-4 | 1.00 | 1.21 | |
| Resorte de compresión 11 | ||||
| 056 | 233435-2 | 1.20 | 1.45 | |
| Pluma de goma 6 | ||||
| 057 | 263005-3 | 1.00 | 1.21 | |
| GUIA DE RESORTE | ||||
| 058 | 419011-8 | 1.00 | 1.21 | |
| Anillo O 8 | ||||
| 059 | 213030-4 | 1.00 | 1.21 | |
| Porta tubos | ||||
| 060 | 317923-8 | 16.50 | 19.96 | |
| Anillo O 8 | ||||
| 061 | 213030-4 | 1.00 | 1.21 | |
| Tornillo autoperforante 5X25 | ||||
| 062 | 266041-8 | 1.00 | 1.21 | |
| Resorte de compresión 7 Hr4010C | ||||
| 063 | 233432-8 | 1.00 | 1.21 | |
| Placa de goma | ||||
| 064 | 421910-2 | 1.00 | 1.21 | |
| Tornillo 4X18 | ||||
| 065 | 911133-5 | 1.00 | 1.21 | |
| Tornillo 4x12 | ||||
| 066 | 265C54-4 | 1.00 | 1.21 | |
| Botón de bloqueo | ||||
| 067 | 419009-5 | 1.20 | 1.45 | |
| Resorte de compresión 3 | ||||
| 068 | 233436-0 | 1.00 | 1.21 | |
| Tornillo 4x12 | ||||
| 069 | 265C54-4 | 1.00 | 1.21 | |
| Botón de ajuste | ||||
| 070 | 419020-7 | 4.80 | 5.81 | |
| Guía de cigüeñal | ||||
| 071 | 419007-9 | 2.40 | 2.90 | |
| Cubierta de la Carcasa del Engranaje | ||||
| 072 | 317925-4 | 11.00 | 13.31 | |
| Cubierta interior | ||||
| 073 | 419030-4 | 3.60 | 4.36 | |
| Arandela de sellado | ||||
| 074 | 421908-9 | 1.20 | 1.45 | |
| Placa de conexión Hr4010C | ||||
| 075 | 419019-2 | 2.40 | 2.90 | |
| Placa de conexión Hr4010C | ||||
| 076 | 345582-8 | 3.60 | 4.36 | |
| Tubo de aire | ||||
| 077 | 419012-6 | 2.40 | 2.90 | |
| Junta de tubería de aire | ||||
| 078 | 421909-7 | 1.00 | 1.21 | |
| Junta de tubería de aire | ||||
| 079 | 421909-7 | 1.00 | 1.21 | |
| Caja de cigüeñal | ||||
| 080 | 154622-9 | 66.00 | 79.86 | |
| Cojinete Deslizante 51 | ||||
| 080A | 214656-5 | 6.00 | 7.26 | |
| Anillo 40 | ||||
| 080B | 324568-5 | 7.20 | 8.71 | |
| Placa de vibración | ||||
| 081 | 423345-3 | 1.00 | 1.21 | |
| Pieza de ajuste | ||||
| 082 | 419008-7 | 1.00 | 1.21 | |
| Anillo O 18 | ||||
| 083 | 213262-3 | 1.20 | 1.45 | |
| Anillo de conexión | ||||
| 084 | 419006-1 | 3.60 | 4.36 | |
| Tornillo 4X10 | ||||
| 085 | 911511-9 | 1.00 | 1.21 | |
| Cigüeñal | ||||
| 086 | 324550-4 | 11.00 | 13.31 | |
| Rodamiento de bolas 6004llu | ||||
| 087 | 211332-2 | 7.20 | 8.71 | |
| Anillo de bloqueo S-20 | ||||
| 088 | 961060-6 | 1.00 | 1.21 | |
| Engranaje 38 | ||||
| 089 | 226605-0 | 22.00 | 26.62 | |
| Arandela 10 | ||||
| 090 | 253180-3 | 1.20 | 1.45 | |
| Arandela de sellado | ||||
| 091 | 421907-1 | 2.40 | 2.90 | |
| Ya no disponible, sin reemplazo | ||||
| 092 | 154623-7 | |||
| Rodamiento de agujas 1010 Hm1810 | ||||
| 092A | 212075-9 | 3.60 | 4.36 | |
| Pluma 4 | ||||
| 092B | 268136-3 | 1.20 | 1.45 | |
| Resorte de compresión 5 | ||||
| 093 | 233433-6 | 1.00 | 1.21 | |
| Placa de cambio Hr4010C | ||||
| 095 | 419018-4 | 2.40 | 2.90 | |
| Rodamiento de bolas 608ddw | ||||
| 096 | 210005-4 | 4.80 | 5.81 | |
| Arandela de plato 8 | ||||
| 097 | 345581-0 | 1.20 | 1.45 | |
| Resorte de compresión cónico | ||||
| 098 | 233936-0 | 1.00 | 1.21 | |
| Ya no disponible, sin reemplazo | ||||
| 099 | 324549-9 | |||
| Rodamiento de Bolas 6904 | ||||
| 103 | 211323-3 | 8.40 | 10.16 | |
| Limitador de par | ||||
| 104 | 135508-6 | 106.70 | 129.11 | |
| Arandela de 38mm | ||||
| 104A | 267456-2 | 1.20 | 1.45 | |
| Tornillo de grifo 4x18 | ||||
| 105 | 265A48-7 | 1.00 | 1.21 | |
| Cubierta del mango Hr4010C | ||||
| 106 | 419036-2 | 9.60 | 11.62 | |
| No hay información disponible, no se puede pedir | ||||
| 108 | 650567-4 | |||
| Porta Interruptor | ||||
| 109 | 154626-1 | 2.40 | 2.90 | |
| Hoja de esponja | ||||
| 109A | 423344-5 | 1.00 | 1.21 | |
| Botón giratorio ABB OHYS2AJ | ||||
| 112 | 419028-1 | 2.40 | 2.90 | |
| Tornillo autoperforante 5X25 | ||||
| 113 | 266041-8 | 1.00 | 1.21 | |
| PLACA DE IDENTIFICACIÓN | ||||
| 116 | 861492-6 | 3.60 | 4.36 | |
| Manija TSC 55 | ||||
| 117 | 419040-1 | 33.00 | 39.93 | |
| Arnés de cable | ||||
| 122 | 638407-6 | 2.40 | 2.90 | |
| LENTE | ||||
| 123 | 419010-0 | 2.40 | 2.90 | |
| Tornillo 4x12 | ||||
| 124 | 265C54-4 | 1.00 | 1.21 | |
| Circuito de control de velocidad | ||||
| 125 | 631657-2 | 45.10 | 54.57 | |
| Base de la tira de sujeción | ||||
| 126 | 419024-9 | 1.20 | 1.45 | |
| Aliviador de tensión | ||||
| 127 | 687169-3 | 1.00 | 1.21 | |
| Tornillo 4x12 | ||||
| 128 | 265C54-4 | 1.00 | 1.21 | |
| Tornillo 4x12 | ||||
| 129 | 265C54-4 | 1.00 | 1.21 | |
| Tornillo de grifo 4x18 | ||||
| 130 | 265A48-7 | 1.00 | 1.21 | |
| Prensaestopas 10 | ||||
| 131 | 682560-0 | 2.40 | 2.90 | |
| Cable de alimentación 2x1.50 4.0mtr | ||||
| 132 | 695123-3 | 22.00 | 26.62 | |
| Tornillo de grifo 4x18 | ||||
| 133 | 265A48-7 | 1.00 | 1.21 | |
| Tapa inferior | ||||
| 134 | 419032-0 | 7.20 | 8.71 | |
| Ya no disponible, sin reemplazo | ||||
| 135 | 931303-0 | |||
| Arandela 6x12mm | ||||
| 136 | 941151-9 | 1.00 | 1.21 | |
| Impulsor 76 | ||||
| 137 | 241876-8 | 4.80 | 5.81 | |
| Guía del ventilador | ||||
| 138 | 419022-3 | 2.40 | 2.90 | |
| Juego de escobillas de carbon CB350 | ||||
| 139* | 194160-9 | 5.50 | 6.66 | |
| Unidad de cepillo de carbón | ||||
| 140 | 638715-5 | 7.20 | 8.71 | |
| Unidad de cepillo de carbón | ||||
| 140A | 638715-5 | 7.20 | 8.71 | |
| Caja del Motor Hr4010C | ||||
| 141 | 154619-8 | 19.80 | 23.96 | |
| Placa de montaje Hr4010/11C | ||||
| 141A | 345650-7 | 2.40 | 2.90 | |
| Buje de Collar 6 | ||||
| 142 | 324390-0 | 2.40 | 2.90 | |
| Rodamiento de bolas 608ddw | ||||
| 143 | 210005-4 | 4.80 | 5.81 | |
| Anillo de aislamiento | ||||
| 144 | 681650-6 | 6.00 | 7.26 | |
| CAMPO | ||||
| 145 | 625758-6 | 28.60 | 34.61 | |
| Tornillo autotaladrante Pt 5x55 Hr5001C A | ||||
| 146 | 266095-5 | 1.20 | 1.45 | |
| Armazón | ||||
| 147 | 513633-7 | 78.10 | 94.50 | |
| Placa de inversión Hr4010C | ||||
| 148 | 419021-5 | 4.80 | 5.81 | |
| Arandela 12 | ||||
| 149 | 253084-9 | 1.00 | 1.21 | |
| Rodamiento de bolas 6201llu | ||||
| 150 | 211137-0 | 6.00 | 7.26 | |
| Anillo de retención 10 | ||||
| 151 | 213231-4 | 6.00 | 7.26 | |
| Casquillo 12 | ||||
| 152 | 331596-3 | 6.00 | 7.26 | |
| Cubierta de cigüeñal | ||||
| 153 | 419033-8 | 13.20 | 15.97 | |
| Tornillo 4x12 | ||||
| 154 | 265C54-4 | 1.00 | 1.21 | |
| Caja de interruptores | ||||
| 155 | 419026-5 | 2.40 | 2.90 | |
| Pasador de Goma 4 | ||||
| 156 | 263027-3 | 1.00 | 1.21 | |
| Interruptor Sw-126 A | ||||
| 157 | 651069-3 | 8.40 | 10.16 | |
| Resorte de Hoja | ||||
| 158 | 232209-8 | 1.20 | 1.45 | |
| Botón de Interruptor Deslizante | ||||
| 159 | 154635-0 | 7.20 | 8.71 | |
| Manga 4 | ||||
| 159A | 257754-2 | 1.00 | 1.21 | |
| Pluma 4mm * | ||||
| 159B | 268138-9 | 2.40 | 2.90 | |
| Placa de control | ||||
| 160 | 419027-3 | 2.40 | 2.90 | |
| Esponja | ||||
| 161 | 421939-8 | 1.00 | 1.21 | |
