Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Makita HR4511C'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

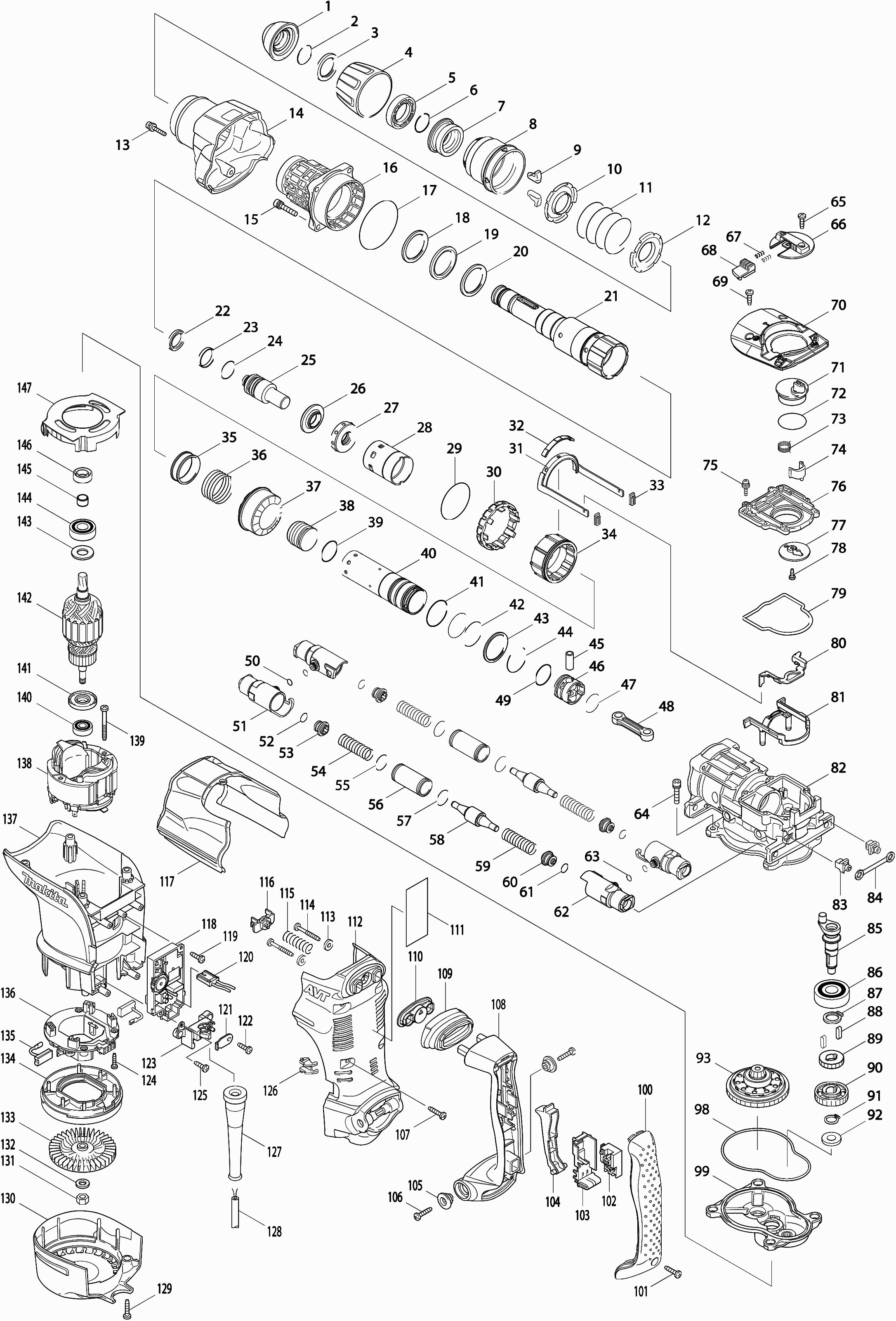

Dibujo técnico de los/las Makita HR4511C
Lista de las piezas de repuesto de Makita HR4511C
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tapa Del Portacincel | ||||
| 001* | 286285-4 | 2.40 | 2.90 | |
| Anillo de cierre 25 | ||||
| 002 | 233948-3 | 1.20 | 1.45 | |
| Arandela 28 | ||||
| 003 | 257280-1 | 4.80 | 5.81 | |
| Tapa de bloqueo de cincel | ||||
| 004 | 450064-8 | 3.60 | 4.36 | |
| ARANDELA DE CALZO | ||||
| 005 | 419002-9 | 1.20 | 1.45 | |
| Anillo de cierre 25 | ||||
| 006 | 233948-3 | 1.20 | 1.45 | |
| Anillo de Sujeción | ||||
| 007 | 324752-2 | 14.30 | 17.30 | |
| Tapa de desbloqueo | ||||
| 008 | 450030-5 | 9.60 | 11.62 | |
| Abrazadera de herramienta | ||||
| 009 | 310178-4 | 6.00 | 7.26 | |
| GUIA DE RESORTE | ||||
| 010 | 345804-6 | 2.40 | 2.90 | |
| Resorte de compresión 49 | ||||
| 011 | 233496-2 | 2.40 | 2.90 | |
| GUIA DE RESORTE | ||||
| 012 | 345804-6 | 2.40 | 2.90 | |
| Tornillo hexagonal Hr5210C | ||||
| 013 | 922148-7 | 1.00 | 1.21 | |
| Caja Frontal | ||||
| 014 | 158300-3 | 13.20 | 15.97 | |
| Tornillo Allen m6x30 | ||||
| 015 | 922353-6 | 1.00 | 1.21 | |
| Cilindro completo | ||||
| 016 | 158576-2 | 52.80 | 63.89 | |
| Sello de aceite 35 | ||||
| 016A | 213480-3 | 3.60 | 4.36 | |
| Cojinete de deslizamiento 36 | ||||
| 016B | 214507-2 | 4.80 | 5.81 | |
| Cojinete de deslizamiento 48 | ||||
| 016C | 214601-0 | 7.20 | 8.71 | |
| Arandela de bloqueo 50 | ||||
| 016D | 233964-5 | 3.60 | 4.36 | |
| Anillo O 71 | ||||
| 017 | 213754-2 | 2.40 | 2.90 | |
| Remache | ||||
| 018 | 267357-4 | 4.80 | 5.81 | |
| Anillo de plástico 36 | ||||
| 019 | 262135-7 | 2.40 | 2.90 | |
| Remache | ||||
| 020 | 267357-4 | 4.80 | 5.81 | |
| Portabrocas / Portacincel | ||||
| 021 | 324872-2 | 170.50 | 206.30 | |
| X-anillo 21 | ||||
| 022* | 213980-3 | 3.60 | 4.36 | |
| Anillo de fluoruro 28 | ||||
| 023* | 213431-6 | 10.80 | 13.07 | |
| Anillo O 23 | ||||
| 024* | 213394-6 | 1.00 | 1.21 | |
| Pasador de golpe | ||||
| 025 | 324802-3 | 16.50 | 19.96 | |
| Arandela 19 | ||||
| 026 | 324805-7 | 6.00 | 7.26 | |
| Anillo de goma 20 | ||||
| 027 | 424032-7 | 8.40 | 10.16 | |
| Casquillo de Collar 19 HR4510/11C | ||||
| 027A | 331840-8 | 7.20 | 8.71 | |
| Arbusto de guía | ||||
| 028 | 450024-0 | 10.80 | 13.07 | |
| Anillo O 53 | ||||
| 029 | 213656-2 | 1.20 | 1.45 | |
| Casquillo de bloqueo | ||||
| 030 | 450031-3 | 2.40 | 2.90 | |
| Brazo de conexión | ||||
| 031 | 165465-4 | 17.60 | 21.30 | |
| Guía de brazo de enlace | ||||
| 032 | 450032-1 | 2.40 | 2.90 | |
| Placa de goma | ||||
| 033 | 424024-6 | 4.80 | 5.81 | |
| Arbusto de guía | ||||
| 034 | 324800-7 | 17.60 | 21.30 | |
| Arandela 38 | ||||
| 035 | 331599-7 | 10.80 | 13.07 | |
| Resorte de compresión 39 | ||||
| 036 | 234024-6 | 2.40 | 2.90 | |
| Engranaje 35 | ||||
| 037 | 227526-9 | 36.30 | 43.92 | |
| Martillo neumático | ||||
| 038 | 324804-9 | 6.00 | 7.26 | |
| Anillo-O 27 | ||||
| 039* | 213981-1 | 2.40 | 2.90 | |
| Cilindro 34 | ||||
| 040 | 324803-1 | 71.50 | 86.52 | |
| Anillo de bloqueo 37 | ||||
| 041 | 233956-4 | 1.20 | 1.45 | |
| Anillo O 35 | ||||
| 042 | 213460-9 | 1.20 | 1.45 | |
| Arandela 38 | ||||
| 043 | 257283-5 | 3.60 | 4.36 | |
| Arandela 36 | ||||
| 044 | 233955-6 | 1.00 | 1.21 | |
| Pasador del pistón 10 | ||||
| 045 | 331598-9 | 2.40 | 2.90 | |
| PISTÓN | ||||
| 046 | 450025-8 | 7.20 | 8.71 | |
| Anillo-O 26 | ||||
| 047 | 213407-3 | 1.20 | 1.45 | |
| VARILLA CONICA | ||||
| 048 | 450026-6 | 4.80 | 5.81 | |
| Anillo-O 27 | ||||
| 049 | 213981-1 | 2.40 | 2.90 | |
| Anillo O 8 | ||||
| 050 | 213030-4 | 1.00 | 1.21 | |
| Porta tubos | ||||
| 051 | 318169-9 | 12.10 | 14.64 | |
| O-ring 12 | ||||
| 052 | 213118-0 | 1.00 | 1.21 | |
| GUIA DE RESORTE | ||||
| 053 | 450027-4 | 2.40 | 2.90 | |
| Muelle de compresión 14 | ||||
| 054 | 234023-8 | 2.40 | 2.90 | |
| Anillo O 22 | ||||
| 055 | 213373-4 | 1.20 | 1.45 | |
| MANGUITO ROSCADO | ||||
| 056 | 331778-7 | 7.20 | 8.71 | |
| Anillo O 22 | ||||
| 057 | 213373-4 | 1.20 | 1.45 | |
| Contrapeso | ||||
| 058 | 324806-5 | 11.00 | 13.31 | |
| Muelle de compresión 14 | ||||
| 059 | 234023-8 | 2.40 | 2.90 | |
| GUIA DE RESORTE | ||||
| 060 | 450027-4 | 2.40 | 2.90 | |
| O-ring 12 | ||||
| 061 | 213118-0 | 1.00 | 1.21 | |
| Porta tubos | ||||
| 062 | 318169-9 | 12.10 | 14.64 | |
| Anillo O 8 | ||||
| 063 | 213030-4 | 1.00 | 1.21 | |
| Tornillo Allen m6x30 | ||||
| 064 | 922353-6 | 1.00 | 1.21 | |
| Tornillo autorroscante 4x14 mm GA9070Y A | ||||
| 065 | 265B74-2 | 1.00 | 1.21 | |
| Tornillo autorroscante 4X14 Ga7020 A | ||||
| 065 | 266385-6 | 0.83 | 1.00 | |
| Botón de ajuste | ||||
| 066 | 419020-7 | 4.80 | 5.81 | |
| Resorte de compresión 3 | ||||
| 067 | 233436-0 | 1.00 | 1.21 | |
| Botón de bloqueo | ||||
| 068 | 419009-5 | 1.20 | 1.45 | |
| Tornillo autorroscante 4x14 mm GA9070Y A | ||||
| 069 | 265B74-2 | 1.00 | 1.21 | |
| Tornillo autorroscante 4X14 Ga7020 A | ||||
| 069 | 266385-6 | 0.83 | 1.00 | |
| Cubierta de la Carcasa del Engranaje | ||||
| 070 | 318170-4 | 13.20 | 15.97 | |
| Guía de cigüeñal | ||||
| 071 | 450687-2 | 3.60 | 4.36 | |
| Anillo O | ||||
| 072 | 213515-0 | 1.20 | 1.45 | |
| Resorte de torsión 16 | ||||
| 073 | 233506-5 | 1.20 | 1.45 | |
| Anillo de conexión | ||||
| 074 | 310207-3 | 7.20 | 8.71 | |
| Tornillo 4X18 | ||||
| 075 | 911133-5 | 1.00 | 1.21 | |
| Tapa de aceite | ||||
| 076 | 455525-3 | 4.80 | 5.81 | |
| Anillo de bloqueo | ||||
| 077 | 345778-1 | 3.60 | 4.36 | |
| Tornillo 4x12 | ||||
| 078 | 265C54-4 | 1.00 | 1.21 | |
| Arandela | ||||
| 079 | 424034-3 | 1.20 | 1.45 | |
| Placa de Conexión | ||||
| 080 | 345822-4 | 6.00 | 7.26 | |
| Placa de guía de conector | ||||
| 081 | 450029-0 | 2.40 | 2.90 | |
| Caja de cigüeñal | ||||
| 082 | 158297-6 | 82.50 | 99.82 | |
| Pieza de ajuste | ||||
| 083 | 419008-7 | 1.00 | 1.21 | |
| Placa de vibración | ||||
| 084 | 423345-3 | 1.00 | 1.21 | |
| Cigüeñal | ||||
| 085 | 324801-5 | 20.90 | 25.29 | |
| Rodamiento de bolas 6303llb | ||||
| 086 | 211279-0 | 8.40 | 10.16 | |
| Anillo de bloqueo S-17 | ||||
| 087 | 961057-5 | 1.00 | 1.21 | |
| Cuña de alineación 5 | ||||
| 088 | 254220-0 | 2.40 | 2.90 | |
| Engranaje 19 | ||||
| 089 | 227181-7 | 11.00 | 13.31 | |
| Engranaje 36 Hr4511C A | ||||
| 090 | 227A07-9 | 13.20 | 15.97 | |
| Anillo de bloqueo S-14 | ||||
| 091 | 961054-1 | 1.00 | 1.21 | |
| Arandela 10 | ||||
| 092 | 253180-3 | 1.20 | 1.45 | |
| Limitador de par | ||||
| 093 | 125415-1 | 139.70 | 169.04 | |
| Arandela | ||||
| 098 | 424033-5 | 2.40 | 2.90 | |
| Par de carcasa de engranajes | ||||
| 099 | 158299-2 | 44.00 | 53.24 | |
| Cubierta del Mango | ||||
| 100 | 419796-6 | 12.10 | 14.64 | |
| Tornillo de grifo 4x18 | ||||
| 101 | 265A48-7 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 102 | 650567-4 | |||
| Porta Interruptor | ||||
| 103 | 154626-1 | 2.40 | 2.90 | |
| Botón giratorio ABB OHYS2AJ | ||||
| 104 | 419028-1 | 2.40 | 2.90 | |
| Buje de Collar 6 | ||||
| 105 | 313124-6 | 2.38 | 2.88 | |
| Tornillo autoperforante 5X25 | ||||
| 106 | 266041-8 | 1.00 | 1.21 | |
| Tornillo autoperforante 5X25 | ||||
| 107 | 266041-8 | 1.00 | 1.21 | |
| Manija TSC 55 | ||||
| 108 | 419798-2 | 8.40 | 10.16 | |
| Anillo de polvo | ||||
| 109 | 424035-1 | 6.00 | 7.26 | |
| Soporte del anillo de polvo | ||||
| 110 | 450028-2 | 6.00 | 7.26 | |
| Placa de nombre Hr4511c | ||||
| 111 | 864096-3 | 3.60 | 4.36 | |
| Cubierta trasera | ||||
| 112 | 450038-9 | 36.30 | 43.92 | |
| Arandela de bloqueo 5 | ||||
| 113 | 253807-5 | 1.00 | 1.21 | |
| Tornillo autoperforante 5x40 | ||||
| 114 | 266211-9 | 1.00 | 1.21 | |
| Resorte de compresión 11 | ||||
| 115 | 233434-4 | 2.40 | 2.90 | |
| GUIA DE RESORTE | ||||
| 116 | 419013-4 | 2.40 | 2.90 | |
| Cubierta de cigüeñal | ||||
| 117 | 450036-3 | 13.20 | 15.97 | |
| Circuito de control de velocidad | ||||
| 118 | 631751-0 | 36.30 | 43.92 | |
| Tornillo autorroscante 4x14 mm GA9070Y A | ||||
| 119 | 265B74-2 | 1.00 | 1.21 | |
| Tornillo autorroscante 4X14 Ga7020 A | ||||
| 119 | 266385-6 | 0.83 | 1.00 | |
| Arnés de cable | ||||
| 120 | 638510-3 | 2.40 | 2.90 | |
| Aliviador de tensión | ||||
| 121 | 687169-3 | 1.00 | 1.21 | |
| Tornillo autorroscante 4x14 mm GA9070Y A | ||||
| 122 | 265B74-2 | 1.00 | 1.21 | |
| Tornillo autorroscante 4X14 Ga7020 A | ||||
| 122 | 266385-6 | 0.83 | 1.00 | |
| Base de la tira de sujeción | ||||
| 123 | 419024-9 | 1.20 | 1.45 | |
| Tornillo de grifo 4x18 | ||||
| 124 | 265A48-7 | 1.00 | 1.21 | |
| Tornillo autorroscante 4x14 mm GA9070Y A | ||||
| 125 | 265B74-2 | 1.00 | 1.21 | |
| Tornillo autorroscante 4X14 Ga7020 A | ||||
| 125 | 266385-6 | 0.83 | 1.00 | |
| LENTE | ||||
| 126 | 419774-6 | 2.40 | 2.90 | |
| Prensaestopas 10 | ||||
| 127 | 682560-0 | 2.40 | 2.90 | |
| Cable de alimentación 2x1.50 4.0mtr | ||||
| 128 | 695123-3 | 22.00 | 26.62 | |
| Tornillo autoperforante 5X25 | ||||
| 129 | 266041-8 | 1.00 | 1.21 | |
| Cubierta del ventilador | ||||
| 130 | 450035-5 | 14.30 | 17.30 | |
| TUERCA M8 | ||||
| 131 | 252178-7 | 1.00 | 1.21 | |
| Arandela 8 | ||||
| 132 | 253165-9 | 1.00 | 1.21 | |
| Ventilador 90 | ||||
| 133 | 240016-5 | 6.00 | 7.26 | |
| Guía del ventilador | ||||
| 134 | 419782-7 | 2.40 | 2.90 | |
| Juego de escobillas Cb175 | ||||
| 135* | 195844-2 | 7.20 | 8.71 | |
| Soporte de Cepillo de Carbono | ||||
| 136 | 632D00-2 | 10.80 | 13.07 | |
| Carcasa del motor | ||||
| 137 | 450041-0 | 58.30 | 70.54 | |
| CAMPO | ||||
| 138 | 636313-9 | 34.10 | 41.26 | |
| Tornillo 5x50mm | ||||
| 139 | 266046-8 | 3.60 | 4.36 | |
| Rodamiento de bolas 6000ddw | ||||
| 140 | 211289-7 | 13.20 | 15.97 | |
| Anillo de aislamiento | ||||
| 141 | 681642-5 | 8.40 | 10.16 | |
| Armazón | ||||
| 142 | 517768-6 | 106.70 | 129.11 | |
| Arandela 15 | ||||
| 143 | 267025-9 | 1.00 | 1.21 | |
| Rodamiento de bolas 6202llu | ||||
| 144 | 211238-4 | 7.20 | 8.71 | |
| Casquillo 12 | ||||
| 145 | 331596-3 | 6.00 | 7.26 | |
| Anillo de retención 10 | ||||
| 146 | 213231-4 | 6.00 | 7.26 | |
| Placa espaciadora | ||||
| 147 | 450033-9 | 2.40 | 2.90 | |
