Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Makita HS6101'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

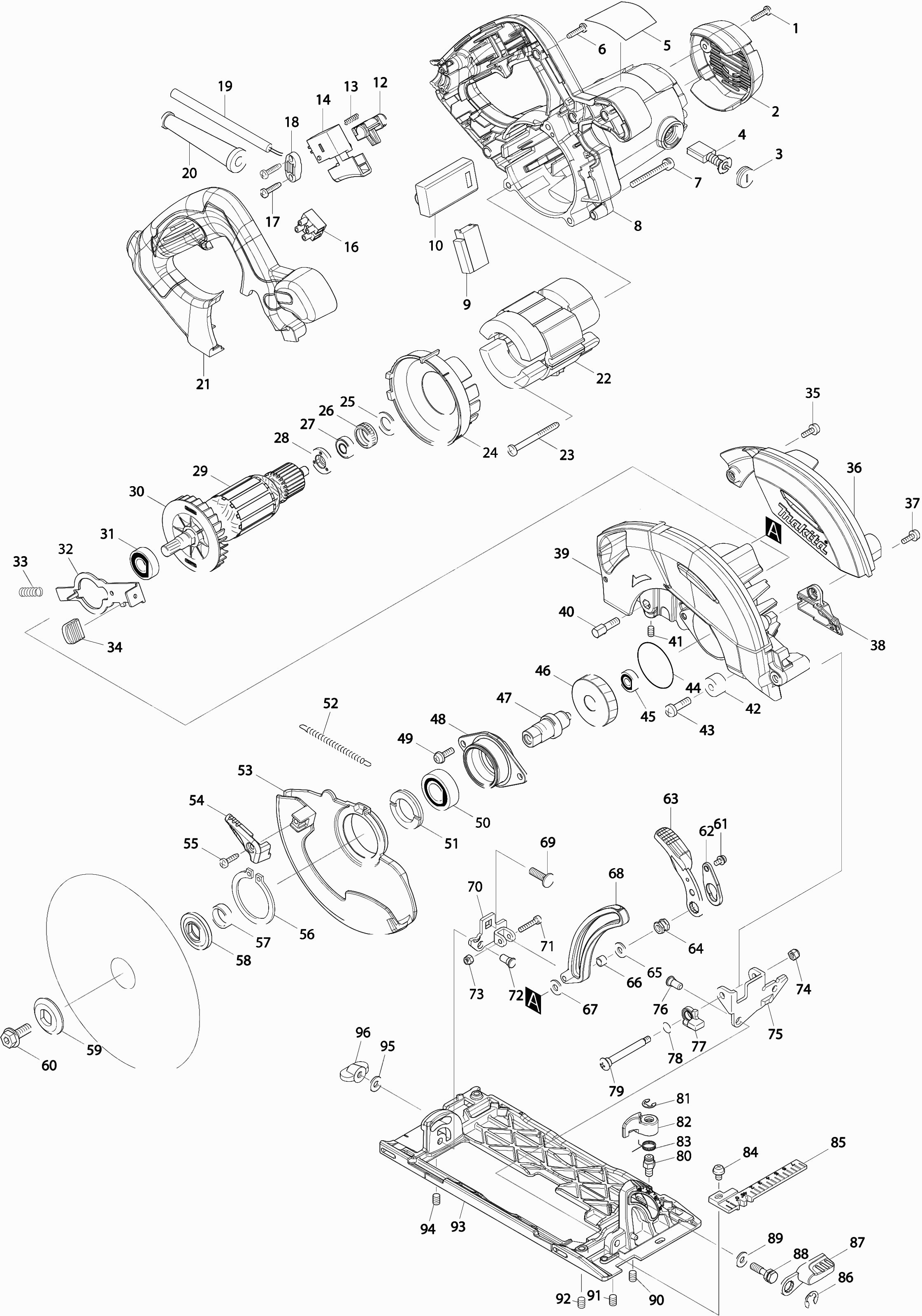

Dibujo técnico de los/las Makita HS6101
Lista de las piezas de repuesto de Makita HS6101
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tornillo de grifo 4x18 | ||||
| 001 | 265A48-7 | 0.83 | 1.00 | |
| Tapa | ||||
| 002 | 453288-5 | 1.99 | 2.41 | |
| Tapa del portaescobillas | ||||
| 003 | 643650-4 | 0.83 | 1.00 | |
| Juego de escobillas Cb174 | ||||
| 004 | 196018-8 | 6.38 | 7.72 | |
| PLACA DE IDENTIFICACIÓN | ||||
| 005 | 896700-6 | 2.71 | 3.28 | |
| Tornillo de grifo 4x18 | ||||
| 006 | 265A48-7 | 0.83 | 1.00 | |
| Tornillo 5x45 | ||||
| 007 | 911268-2 | 0.83 | 1.00 | |
| Carcasa del motor | ||||
| 008 | 141310-7 | 40.56 | 49.08 | |
| No hay información disponible, no se puede pedir | ||||
| 008A | 643653-8 | |||
| Circuito de luz | ||||
| 009 | 631710-4 | 12.22 | 14.79 | |
| Circuito de control de velocidad | ||||
| 010 | 620075-9 | 43.75 | 52.94 | |
| Botón de bloqueo | ||||
| 012 | 453284-3 | 0.83 | 1.00 | |
| Resorte de compresión 4 | ||||
| 013 | 231469-9 | 0.83 | 1.00 | |
| Interruptor Sge210R-3 Hs6101 | ||||
| 014 | 651362-5 | 21.08 | 25.51 | |
| Terminal bloques | ||||
| 016 | 654531-7 | 2.10 | 2.54 | |
| Tornillo de grifo 4x18 | ||||
| 017 | 265A48-7 | 0.83 | 1.00 | |
| Soporte de abrazadera | ||||
| 018 | 687124-5 | 0.83 | 1.00 | |
| Cable de alimentación 2x1.50 4.0mtr | ||||
| 019 | 695123-3 | 21.08 | 25.51 | |
| Pasacables 10-90 | ||||
| 020 | 682505-8 | 1.67 | 2.02 | |
| Cubierta del Mango | ||||
| 021 | 453282-7 | 10.52 | 12.73 | |
| CAMPO | ||||
| 022 | 628817-5 | 30.70 | 37.15 | |
| Casquillo de sujeción para statorv. 2mm | ||||
| 022A | 654502-4 | 0.83 | 1.00 | |
| Pequeña resorte del estator Cb-7 | ||||
| 022B | 654019-7 | 0.83 | 1.00 | |
| Tornillo autotaladrante Pt 5x55 Hr5001C A | ||||
| 023 | 266095-5 | 0.98 | 1.19 | |
| Placa Intermedia | ||||
| 024 | 453283-5 | 1.39 | 1.68 | |
| Anillo de goma 13mm | ||||
| 025 | 261103-7 | 0.83 | 1.00 | |
| Anillo de Goma para Rodamiento | ||||
| 026 | 421479-6 | 4.45 | 5.38 | |
| Rodamiento de bolas 698zz | ||||
| 027 | 210016-9 | 5.71 | 6.91 | |
| Anillo de aislamiento | ||||
| 028 | 681654-8 | 0.83 | 1.00 | |
| Armazón | ||||
| 029 | 513838-9 | 41.77 | 50.54 | |
| Ventilador 70 | ||||
| 030 | 240133-1 | 2.36 | 2.86 | |
| Rodamiento de bolas 6001dw | ||||
| 031 | 211131-2 | 9.24 | 11.18 | |
| Botón de bloqueo | ||||
| 032 | 346547-3 | 1.46 | 1.77 | |
| Resorte de compresión 7 | ||||
| 033 | 233429-7 | 0.83 | 1.00 | |
| Tapa | ||||
| 034 | 286039-9 | 0.83 | 1.00 | |
| Tornillo 4x12 | ||||
| 035 | 911116-5 | 0.83 | 1.00 | |
| CUBIERTA PROTECTORA | ||||
| 036 | 453292-4 | 6.26 | 7.57 | |
| Tornillo 4x12 | ||||
| 037 | 911116-5 | 0.83 | 1.00 | |
| Tubo de descarga | ||||
| 038 | 453290-8 | 1.14 | 1.38 | |
| CUBIERTA PROTECTORA FIJA | ||||
| 039 | 141314-9 | 47.10 | 56.99 | |
| Tornillo Allen M6X18 Hs6101 | ||||
| 040 | 265594-4 | 4.45 | 5.38 | |
| Bolt hexagonal 5x8 | ||||
| 041 | 266229-0 | 0.83 | 1.00 | |
| Casquillo de goma 6 | ||||
| 042 | 262552-1 | 0.98 | 1.19 | |
| Tornillo 6x20 | ||||
| 043 | 251247-1 | 0.83 | 1.00 | |
| Anillo O 44 | ||||
| 044 | 213560-5 | 1.18 | 1.43 | |
| Rodamiento de bolas 607llb | ||||
| 045 | 211021-9 | 4.45 | 5.38 | |
| ENGANCHE | ||||
| 046 | 227755-4 | 17.31 | 20.95 | |
| BARRA TOMMY | ||||
| 047 | 326127-1 | 3.54 | 4.28 | |
| Caja de Cojinete | ||||
| 048 | 318820-1 | 3.54 | 4.28 | |
| Tornillo 5x16 | ||||
| 049 | 911224-2 | 0.83 | 1.00 | |
| Rodamiento de bolas 6003ddw | ||||
| 050 | 210301-0 | 5.80 | 7.02 | |
| Anillo de bloqueo del cojinete 23-36 | ||||
| 051 | 285848-3 | 0.98 | 1.19 | |
| Resorte de tracción 4mm | ||||
| 052 | 231878-2 | 0.83 | 1.00 | |
| Placa de Protección | ||||
| 053 | 318826-9 | 34.95 | 42.29 | |
| BOTÓN | ||||
| 054 | 272271-1 | 0.83 | 1.00 | |
| Tornillo autorroscante Ct4x16 | ||||
| 055 | 266034-5 | 0.83 | 1.00 | |
| Anillo de bloqueo S-42 | ||||
| 056 | 961201-4 | 1.18 | 1.43 | |
| Arandela 17 | ||||
| 057 | 257279-6 | 0.83 | 1.00 | |
| No hay información disponible, no se puede pedir | ||||
| 058 | 224412-5 | |||
| Brida externa 35mm | ||||
| 059 | 224409-4 | 1.67 | 2.02 | |
| Tornillo Allen M8x20 | ||||
| 060 | 266283-4 | 1.18 | 1.43 | |
| Tornillo 4x8 | ||||
| 061 | 911109-2 | 0.83 | 1.00 | |
| Placa de bloqueo Hs6101 | ||||
| 062 | 453362-9 | 1.00 | 1.21 | |
| Palanca de ajuste | ||||
| 063 | 272273-7 | 2.84 | 3.44 | |
| Tuerca M6 | ||||
| 064 | 264071-3 | 1.39 | 1.68 | |
| Arandela de 6mm | ||||
| 065 | 267100-1 | 0.98 | 1.19 | |
| Casquillo 6 | ||||
| 066 | 257669-3 | 0.83 | 1.00 | |
| Arandela de 6mm | ||||
| 067 | 267100-1 | 0.98 | 1.19 | |
| Tope de profundidad | ||||
| 068 | 141315-7 | 6.38 | 7.72 | |
| Tornillo ranurado M6x20 | ||||
| 069 | 251919-8 | 0.83 | 1.00 | |
| Guía de gradación | ||||
| 070 | 165670-3 | 1.18 | 1.43 | |
| Tornillo de cabeza hexagonal 4x20 | ||||
| 071 | 922137-2 | 0.83 | 1.00 | |
| Pasador de collar 6-7 | ||||
| 072 | 256480-0 | 0.83 | 1.00 | |
| Tuerca de bloqueo M4x7mm | ||||
| 073 | 252126-6 | 0.83 | 1.00 | |
| Tuerca de bloqueo hexagonal 5x8 | ||||
| 074 | 252103-8 | 0.83 | 1.00 | |
| Guía angular | ||||
| 075 | 345590-9 | 2.71 | 3.28 | |
| Pasador de collar 6-7 | ||||
| 076 | 256480-0 | 0.83 | 1.00 | |
| Tope | ||||
| 077 | 318823-5 | 1.24 | 1.50 | |
| Anillo O 9 | ||||
| 078 | 213062-1 | 0.83 | 1.00 | |
| Tornillo autorroscante M5 | ||||
| 079 | 266734-7 | 1.24 | 1.50 | |
| Tornillo de ajuste M6x10mm | ||||
| 080 | 265571-6 | 2.02 | 2.44 | |
| Ya no disponible, sin reemplazo | ||||
| 081 | 259053-8 | |||
| Palanca de bloqueo | ||||
| 082 | 453165-1 | 0.83 | 1.00 | |
| Resorte de torsión 11mm | ||||
| 083 | 233596-8 | 0.83 | 1.00 | |
| Tornillo 5x8 | ||||
| 084 | 911203-0 | 0.83 | 1.00 | |
| Guía superior completa | ||||
| 085 | 453291-6 | 1.66 | 2.01 | |
| Anillo de bloqueo E-8 | ||||
| 086 | 257982-9 | 0.83 | 1.00 | |
| Palanca de ajuste | ||||
| 087 | 272272-9 | 1.67 | 2.02 | |
| Tornillo de llave Allen M6X20mm DHS660 A | ||||
| 088 | 265B21-3 | 0.83 | 1.00 | |
| Arandela de 6mm | ||||
| 089 | 267100-1 | 0.98 | 1.19 | |
| Tornillo de cabeza hexagonal M6x8 | ||||
| 090 | 265894-2 | 0.83 | 1.00 | |
| Tornillo de cabeza hexagonal M6x8 | ||||
| 091 | 265894-2 | 0.83 | 1.00 | |
| Tornillo de cabeza hexagonal M6x8 | ||||
| 092 | 265894-2 | 0.83 | 1.00 | |
| PLACA BASE | ||||
| 093 | 318825-1 | 41.77 | 50.54 | |
| Tornillo de cabeza hexagonal M6x8 | ||||
| 094 | 265894-2 | 0.83 | 1.00 | |
| Arandela de 6mm | ||||
| 095 | 267100-1 | 0.98 | 1.19 | |
| Tornillo M6 | ||||
| 096 | 252631-3 | 2.02 | 2.44 | |
