Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Makita LS1013L'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

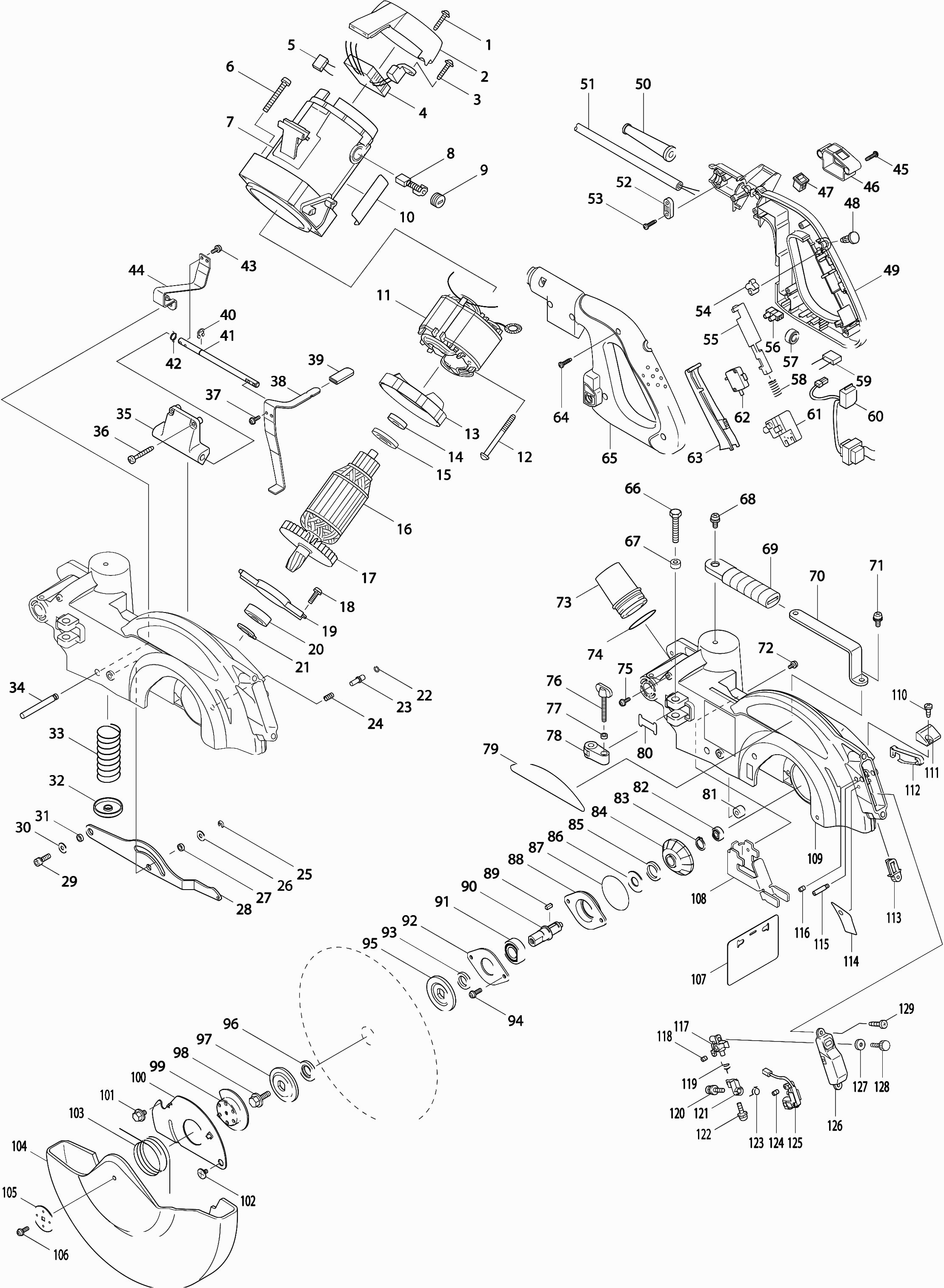

Dibujo técnico de los/las Makita LS1013L
Lista de las piezas de repuesto de Makita LS1013L
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tornillo de grifo 4x18 | ||||
| 001 | 265A48-7 | 1.00 | 1.21 | |
| Tapa del cubierta | ||||
| 002 | 416075-3 | 4.80 | 5.81 | |
| Tornillo de grifo 4x18 | ||||
| 003 | 265A48-7 | 1.00 | 1.21 | |
| Circuito de control | ||||
| 004 | 631219-6 | 51.70 | 62.56 | |
| Condensador 0,47uf | ||||
| 005 | 645006-7 | 2.40 | 2.90 | |
| Tornillo de cabeza cruzada M6X50 * | ||||
| 006 | 911373-5 | 1.20 | 1.45 | |
| Carcasa del motor | ||||
| 007 | 154718-6 | 26.40 | 31.94 | |
| No hay información disponible, no se puede pedir | ||||
| 007A | 643653-8 | |||
| Etiqueta de advertencia | ||||
| 007B | 810966-4 | 3.60 | 4.36 | |
| No hay información disponible, no se puede pedir | ||||
| 007C | 817320-3 | |||
| KOOLBORSTEL SET CB-153 A | ||||
| 008 | 194985-1 | 4.80 | 5.81 | |
| Tapa del portaescobillas | ||||
| 009 | 643650-4 | 1.20 | 1.45 | |
| Placa de nombre Ls1013l | ||||
| 010 | 861577-8 | 3.60 | 4.36 | |
| CAMPO | ||||
| 011 | 599506-8 | 72.60 | 87.85 | |
| Resorte de estator Cb5 | ||||
| 011A | 654020-2 | 1.20 | 1.45 | |
| Casquillo de sujeción para statorv. 2mm | ||||
| 011B | 654502-4 | 1.00 | 1.21 | |
| Tornillo autorroscante Pt 5x65 | ||||
| 012 | 266029-8 | 2.40 | 2.90 | |
| Placa Intermedia | ||||
| 013 | 416107-6 | 2.40 | 2.90 | |
| Rodamiento de bolas 6000llb | ||||
| 014 | 211061-7 | 8.40 | 10.16 | |
| Anillo de aislamiento | ||||
| 015 | 681642-5 | 8.40 | 10.16 | |
| Armazón | ||||
| 016 | 516928-7 | 99.00 | 119.79 | |
| Ventilador 80 | ||||
| 017 | 240001-8 | 3.60 | 4.36 | |
| Tornillo 5x16 | ||||
| 018 | 911224-2 | 1.00 | 1.21 | |
| Placa de Rodamiento 94 | ||||
| 019 | 285686-3 | 3.60 | 4.36 | |
| Rodamiento de bolas 6003ddw | ||||
| 020 | 210301-0 | 6.00 | 7.26 | |
| Anillo de bloqueo S-17 | ||||
| 021 | 961057-5 | 1.00 | 1.21 | |
| Anillo de bloqueo 8 | ||||
| 022 | 231928-3 | 1.00 | 1.21 | |
| Pasador de bloqueo 6 4110C | ||||
| 023 | 256633-1 | 1.20 | 1.45 | |
| Resorte de compresión 7 | ||||
| 024 | 231240-1 | 1.00 | 1.21 | |
| Anillo de retención E-5 | ||||
| 025 | 961018-5 | 1.00 | 1.21 | |
| Arandela 6 | ||||
| 026 | 253804-1 | 1.00 | 1.21 | |
| Arandela 16 | ||||
| 027 | 257163-5 | 1.20 | 1.45 | |
| Placa de Conexión | ||||
| 028 | 345604-4 | 6.00 | 7.26 | |
| Tornillo Allen M6x20 | ||||
| 029 | 265905-3 | 1.20 | 1.45 | |
| Arandela 6 | ||||
| 030 | 253804-1 | 1.00 | 1.21 | |
| Arandela 16 | ||||
| 031 | 257163-5 | 1.20 | 1.45 | |
| Portamuelles Ls1013 | ||||
| 032 | 344464-1 | 2.40 | 2.90 | |
| Resorte de compresión 28 | ||||
| 033 | 233461-1 | 4.80 | 5.81 | |
| Pasador de bloqueo 8 | ||||
| 034 | 324609-7 | 3.60 | 4.36 | |
| Soporte de eje | ||||
| 035 | 419075-2 | 3.60 | 4.36 | |
| Tornillo autorroscante Pt4x30 | ||||
| 036 | 266050-7 | 1.00 | 1.21 | |
| Tornillo 4X10 | ||||
| 037 | 911113-1 | 1.00 | 1.21 | |
| Palanca de bloqueo | ||||
| 038 | 345828-2 | 3.60 | 4.36 | |
| Tapa | ||||
| 039 | 421589-9 | 1.20 | 1.45 | |
| STOPRING E-6 A | ||||
| 040 | 961012-7 | 1.00 | 1.21 | |
| Varilla 8 | ||||
| 041 | 324608-9 | 9.60 | 11.62 | |
| Resorte de tracción 8 | ||||
| 042 | 231633-2 | 1.20 | 1.45 | |
| Tornillo 4X10 | ||||
| 043 | 911113-1 | 1.00 | 1.21 | |
| Placa de Bloqueo | ||||
| 044 | 345608-6 | 4.80 | 5.81 | |
| Tornillo de grifo 4x18 | ||||
| 045 | 265A48-7 | 1.00 | 1.21 | |
| Etiqueta de haz de láser Ls0714 A | ||||
| 046 | 810354-5 | 2.40 | 2.90 | |
| Interruptor | ||||
| 047 | 651522-9 | 3.60 | 4.36 | |
| Botón de desbloqueo | ||||
| 048 | 417113-4 | 1.20 | 1.45 | |
| Conjunto de manijas | ||||
| 049 | 183980-6 | 16.50 | 19.96 | |
| Ya no disponible, sin reemplazo | ||||
| 050 | 682505-8 | |||
| Cable de alimentación 2x1.50 4.0mtr | ||||
| 051 | 695123-3 | 22.00 | 26.62 | |
| Soporte de abrazadera | ||||
| 052 | 687124-5 | 1.00 | 1.21 | |
| Tornillo de grifo 4x18 | ||||
| 053 | 265A48-7 | 1.00 | 1.21 | |
| ESTUDIAR | ||||
| 054 | 414546-4 | 1.20 | 1.45 | |
| Manija de desbloqueo | ||||
| 055 | 416000-4 | 1.20 | 1.45 | |
| Terminal bloques | ||||
| 056 | 654575-7 | 3.60 | 4.36 | |
| Filtro de línea | ||||
| 057 | 688131-1 | 1.00 | 1.21 | |
| Resorte de compresión 3 | ||||
| 058 | 231457-6 | 1.00 | 1.21 | |
| Condensador 0,1uf | ||||
| 059 | 645105-5 | 3.60 | 4.36 | |
| Circuito Eléctrico | ||||
| 060 | 631617-4 | 16.50 | 19.96 | |
| Interruptor Sw-127 | ||||
| 061 | 651923-1 | 13.20 | 15.97 | |
| Micro Interruptor | ||||
| 062 | 651941-9 | 3.60 | 4.36 | |
| Manija del interruptor LS1013 A | ||||
| 063 | 459017-4 | 1.20 | 1.45 | |
| Tornillo de grifo 4x18 | ||||
| 064 | 265A48-7 | 1.00 | 1.21 | |
| Conjunto de manijas | ||||
| 065 | 183980-6 | 16.50 | 19.96 | |
| Tornillo hexagonal M8X45 * | ||||
| 066 | 921467-8 | 1.00 | 1.21 | |
| Anillo de cepillo de carbono de goma | ||||
| 067 | 262003-4 | 1.20 | 1.45 | |
| Perno hexagonal 6x16 | ||||
| 068 | 911323-0 | 1.00 | 1.21 | |
| Mango | ||||
| 069 | 421562-9 | 2.40 | 2.90 | |
| Porta mango | ||||
| 070 | 344420-1 | 3.60 | 4.36 | |
| Perno hexagonal 6x16 | ||||
| 071 | 911323-0 | 1.00 | 1.21 | |
| Tornillo 4X10 | ||||
| 072 | 911114-9 | 1.00 | 1.21 | |
| STOFAFZUIGADAPTER AFKORTZAAG | ||||
| 073 | 419277-0 | 2.00 | 2.42 | |
| Anillo O 35 | ||||
| 074 | 213460-9 | 1.20 | 1.45 | |
| Tornillo 4X10 | ||||
| 075 | 911113-1 | 1.00 | 1.21 | |
| Tornillo de ala m6x43 | ||||
| 076 | 265717-4 | 2.40 | 2.90 | |
| Arandela de plástico 5 | ||||
| 077 | 262001-8 | 1.39 | 1.68 | |
| Brazo de Bloqueo | ||||
| 078 | 317176-9 | 8.40 | 10.16 | |
| Etiqueta Makita | ||||
| 079 | 819214-8 | 2.40 | 2.90 | |
| Placa de parada | ||||
| 080 | 344045-1 | 1.00 | 1.21 | |
| Caucho de Vibración Ls1214L | ||||
| 081 | 421952-6 | 1.00 | 1.21 | |
| Rodamiento de bolas 607llb | ||||
| 082 | 211021-9 | 4.80 | 5.81 | |
| Anillo de bloqueo S-14 | ||||
| 083 | 961054-1 | 1.00 | 1.21 | |
| Engranaje 33 | ||||
| 084 | 226742-0 | 23.10 | 27.95 | |
| Anillo de goma 20 | ||||
| 085 | 262074-1 | 1.00 | 1.21 | |
| Arandela 14 | ||||
| 086 | 267035-6 | 1.20 | 1.45 | |
| O-ring 52 | ||||
| 087 | 213673-2 | 1.20 | 1.45 | |
| Caja de Cojinete | ||||
| 088 | 316836-0 | 8.40 | 10.16 | |
| Chaveta 4 | ||||
| 089 | 254202-2 | 1.00 | 1.21 | |
| Émbolo | ||||
| 090 | 322899-6 | 4.80 | 5.81 | |
| Rodamiento de bolas 6003ddw | ||||
| 091 | 210301-0 | 6.00 | 7.26 | |
| Soporte de cojinete 66 | ||||
| 092 | 285828-9 | 2.40 | 2.90 | |
| REDUCEERRING 25X15,88X4MM | ||||
| 093 | 257022-3 | 2.00 | 2.42 | |
| Tornillo 5x16 | ||||
| 094 | 911224-2 | 1.00 | 1.21 | |
| Brida interior/exterior | ||||
| 095 | 224333-1 | 3.60 | 4.36 | |
| REDUCEERRING 30X15,88X4MM | ||||
| 096 | 257295-8 | 1.00 | 1.21 | |
| Brida interior/exterior | ||||
| 097 | 224333-1 | 3.60 | 4.36 | |
| Tornillo de cabeza allen M8x22 | ||||
| 098 | 266762-2 | 2.40 | 2.90 | |
| Placa de centrado | ||||
| 099 | 344473-0 | 28.60 | 34.61 | |
| Tapa de centrado | ||||
| 100 | 345603-6 | 2.40 | 2.90 | |
| Tornillo de brida M8x12 | ||||
| 101 | 265324-3 | 1.20 | 1.45 | |
| Tornillo de cabeza plana M5 | ||||
| 102 | 265008-3 | 1.20 | 1.45 | |
| Resorte de torsión 45 | ||||
| 103 | 231613-8 | 2.40 | 2.90 | |
| Cubierta protectora de sierra | ||||
| 104 | 419073-6 | 17.60 | 21.30 | |
| Arandela 6 | ||||
| 105 | 253977-0 | 2.40 | 2.90 | |
| Tornillo metálico Ph M5x14mm Ck | ||||
| 106 | 266809-2 | 1.00 | 1.21 | |
| GUIA | ||||
| 107 | 421916-0 | 1.20 | 1.45 | |
| Placa de protección | ||||
| 108 | 345610-9 | 2.40 | 2.90 | |
| CUBIERTA PROTECTORA FIJA | ||||
| 109 | 188020-5 | 137.50 | 166.38 | |
| Etiqueta de advertencia | ||||
| 109A | 817667-5 | 2.40 | 2.90 | |
| Etiqueta de advertencia | ||||
| 109B | 817874-0 | 2.40 | 2.90 | |
| Pluma de goma 6 | ||||
| 109C | 263005-3 | 1.00 | 1.21 | |
| Bolígrafo de Conexión | ||||
| 109D | 322316-6 | 2.40 | 2.90 | |
| Tornillo autorroscante M4x12mm Ck | ||||
| 110 | 266026-4 | 1.00 | 1.21 | |
| Soporte de protección de cable | ||||
| 111 | 419078-6 | 1.20 | 1.45 | |
| No hay información disponible, no se puede pedir | ||||
| 112 | 419076-0 | |||
| Lente para línea láser | ||||
| 113 | 418104-8 | 2.40 | 2.90 | |
| Etiqueta de línea láser <0506 | ||||
| 114 | 801262-1 | 2.40 | 2.90 | |
| Tornillo de cepillo M5 | ||||
| 115 | 266306-8 | 2.40 | 2.90 | |
| Bolt hexagonal 5x8 | ||||
| 116 | 266229-0 | 1.00 | 1.21 | |
| Bloque de montaje C >0506 | ||||
| 117 | 419379-2 | 4.80 | 5.81 | |
| Perno hexagonal 4x6 | ||||
| 118 | 266318-1 | 1.00 | 1.21 | |
| Resorte de torsión 9 Ls0714 | ||||
| 119 | 231664-1 | 1.00 | 1.21 | |
| Tornillo 3X10 Ls0714 * | ||||
| 120 | 911014-3 | 1.00 | 1.21 | |
| Bloque de montaje B >0506 | ||||
| 121 | 419378-4 | 3.60 | 4.36 | |
| Tornillo 3X10 Ls0714 * | ||||
| 122 | 911014-3 | 1.00 | 1.21 | |
| Resorte de torsión 9 Ls0714 | ||||
| 123 | 231664-1 | 1.00 | 1.21 | |
| Perno hexagonal 4x6 | ||||
| 124 | 266318-1 | 1.00 | 1.21 | |
| Circuito para láser Ls0714 A | ||||
| 125 | 638442-4 | 26.40 | 31.94 | |
| Cubierta protectora para láser | ||||
| 126 | 418108-0 | 2.40 | 2.90 | |
| Arandela de bloqueo 5 | ||||
| 127 | 253807-5 | 1.00 | 1.21 | |
| Tornillo de perilla 5x24 | ||||
| 128 | 265753-0 | 2.40 | 2.90 | |
| Tornillo autoperforante 4x20 | ||||
| 129 | 266042-6 | 1.00 | 1.21 | |
| Bus 16-113 | ||||
| 130 | 331428-4 | 6.00 | 7.26 | |
| Tuerca de bloqueo M8x13 alta | ||||
| 131 | 252105-4 | 1.20 | 1.45 | |
| Arandela 8 | ||||
| 132 | 941202-8 | 1.00 | 1.21 | |
| BRAZO | ||||
| 133 | 317983-0 | 62.70 | 75.87 | |
| Aliviador de tensión | ||||
| 134 | 687042-7 | 1.00 | 1.21 | |
| Tornillo autorroscante M4x12mm Ck | ||||
| 135 | 266026-4 | 1.00 | 1.21 | |
| Perno de bloqueo | ||||
| 136 | 324183-5 | 1.20 | 1.45 | |
| Anillo O 5 | ||||
| 137 | 213021-5 | 1.00 | 1.21 | |
| Botón 20 | ||||
| 138 | 271601-3 | 1.00 | 1.21 | |
| Tornillo hexagonal 6x10 | ||||
| 139 | 251961-9 | 1.00 | 1.21 | |
| Tornillo hexagonal 8x30 | ||||
| 140 | 265371-4 | 1.20 | 1.45 | |
| Tornillo hexagonal 8x20 | ||||
| 141 | 265412-6 | 1.20 | 1.45 | |
| Bola de acero 10 | ||||
| 142 | 216003-6 | 1.00 | 1.21 | |
| Placa de Guía | ||||
| 143 | 345418-1 | 8.40 | 10.16 | |
| Resorte de torsión 28 | ||||
| 144 | 231626-9 | 2.40 | 2.90 | |
| Placa de indicador | ||||
| 145 | 413067-3 | 1.20 | 1.45 | |
| Tornillo 4X10 | ||||
| 146 | 911114-9 | 1.00 | 1.21 | |
| Resorte de compresión 5 | ||||
| 147 | 233168-9 | 1.20 | 1.45 | |
| Tornillo Allen M2x12 | ||||
| 148 | 266131-7 | 1.00 | 1.21 | |
| Soporte de brazo | ||||
| 149 | 151459-5 | 126.50 | 153.06 | |
| Etiqueta de distribución de escala | ||||
| 149A | 816771-7 | 2.40 | 2.90 | |
| Tornillo hexagonal 10X90 Ls1013 | ||||
| 150 | 251668-7 | 2.40 | 2.90 | |
| Tornillo 4X10 | ||||
| 151 | 911113-1 | 1.00 | 1.21 | |
| Manija TSC 55 | ||||
| 152 | 416006-2 | 4.80 | 5.81 | |
| Tuerca hexagonal 10x17 | ||||
| 153 | 252144-4 | 3.60 | 4.36 | |
| Anillo 10 | ||||
| 154 | 253024-7 | 1.00 | 1.21 | |
| Resorte 5 para palanca 100 | ||||
| 155 | 231266-3 | 1.20 | 1.45 | |
| Pluma cuadrada Ls1013 * | ||||
| 156 | 152542-1 | 14.30 | 17.30 | |
| Pluma de goma 6 | ||||
| 156A | 263005-3 | 1.00 | 1.21 | |
| Perno de cabeza hexagonal 6x35 | ||||
| 157 | 921356-7 | 1.00 | 1.21 | |
| Mesa giratoria | ||||
| 158 | 153832-5 | 169.40 | 204.97 | |
| Rodamiento de bolas lineal 3064 | ||||
| 158A | 211444-1 | 29.70 | 35.94 | |
| Rodamiento 30 | ||||
| 158B | 219002-7 | 16.50 | 19.96 | |
| Anillo de fieltro 30 | ||||
| 158C | 262048-2 | 2.40 | 2.90 | |
| Pluma de goma 6 | ||||
| 158D | 263005-3 | 1.00 | 1.21 | |
| Tapa | ||||
| 158E | 343676-3 | 2.40 | 2.90 | |
| Etiqueta de advertencia | ||||
| 158F | 817283-3 | 1.00 | 1.21 | |
| Caja de cojinete B | ||||
| 159 | 152540-5 | 47.30 | 57.23 | |
| Rodamiento de bolas lineal 3064 | ||||
| 159A | 211444-1 | 29.70 | 35.94 | |
| Anillo de fieltro 30 | ||||
| 159B | 262048-2 | 2.40 | 2.90 | |
| Tapa | ||||
| 159C | 343676-3 | 2.40 | 2.90 | |
| Caja de cojinete B | ||||
| 159D | 316837-8 | 22.00 | 26.62 | |
| Tornillo de cabeza hexagonal M8x30 | ||||
| 160 | 922451-6 | 1.20 | 1.45 | |
| Arandela 8 | ||||
| 161 | 253852-0 | 1.20 | 1.45 | |
| Tornillo hexagonal 8x40 | ||||
| 162 | 265442-7 | 1.20 | 1.45 | |
| Placa de inserción | ||||
| 163 | 419222-5 | 3.60 | 4.36 | |
| Tornillo autorroscante M4x12mm Ck | ||||
| 164 | 266026-4 | 1.00 | 1.21 | |
| Tornillo 4x8 | ||||
| 165 | 911109-2 | 1.00 | 1.21 | |
| Tuerca de seguridad 6-10 | ||||
| 166 | 252014-7 | 1.00 | 1.21 | |
| Soporte para Parada | ||||
| 167 | 344463-3 | 1.20 | 1.45 | |
| Tope límite DF500 | ||||
| 168 | 154564-7 | 14.30 | 17.30 | |
| Etiqueta de advertencia | ||||
| 168A | 810967-2 | 2.40 | 2.90 | |
| Tornillo hexagonal M8X30 A | ||||
| 169 | 265488-3 | 2.40 | 2.90 | |
| Tope posterior | ||||
| 170 | 316840-9 | 48.40 | 58.56 | |
| Tornillo avellanado 6x35 | ||||
| 171 | 912357-6 | 1.00 | 1.21 | |
| Arandela 6 | ||||
| 172 | 253715-0 | 1.20 | 1.45 | |
| Tornillo de ala 6x10 | ||||
| 173 | 924306-1 | 1.20 | 1.45 | |
| Tornillo autorroscante M4x12mm Ck | ||||
| 174 | 266026-4 | 1.00 | 1.21 | |
| Ya no disponible, sin reemplazo | ||||
| 175 | 816326-8 | |||
| Tornillo 8x320 | ||||
| 176 | 266132-5 | 4.80 | 5.81 | |
| TUERCA M8 | ||||
| 177 | 931402-8 | 1.00 | 1.21 | |
| Asa 40 | ||||
| 178 | 271314-6 | 8.40 | 10.16 | |
| Arandela 8 | ||||
| 179 | 941202-8 | 1.00 | 1.21 | |
| Perilla rotativa D34 M6/8T azul | ||||
| 180 | 152541-3 | 8.40 | 10.16 | |
| Ya no disponible, sin reemplazo | ||||
| 181 | 331491-7 | |||
| Tapa 10 | ||||
| 182 | 421563-7 | 1.20 | 1.45 | |
| Muelle | ||||
| 183 | 322924-3 | 1.20 | 1.45 | |
| Pasador de tope incl.94 | ||||
| 184 | 322909-9 | 7.20 | 8.71 | |
| Arandela 6 | ||||
| 185 | 253804-1 | 1.00 | 1.21 | |
| Resorte de Compresión 6 | ||||
| 186 | 231307-5 | 1.00 | 1.21 | |
| Anillo de retención E-5 | ||||
| 187 | 961018-5 | 1.00 | 1.21 | |
| Soporte de Pin | ||||
| 188 | 316899-6 | 9.60 | 11.62 | |
| Tornillo autorroscante Ct4x16 | ||||
| 189 | 266034-5 | 1.00 | 1.21 | |
| Tapón de guía | ||||
| 190 | 344411-2 | 2.40 | 2.90 | |
| Tornillo M6 | ||||
| 191 | 251267-5 | 1.00 | 1.21 | |
| Pluma 5 | ||||
| 192 | 256196-7 | 1.00 | 1.21 | |
| Tope rotatorio | ||||
| 193 | 331493-3 | 78.10 | 94.50 | |
| Soporte de tope | ||||
| 194 | 344412-0 | 10.80 | 13.07 | |
| Tornillo autorroscante Ct4x16 | ||||
| 195 | 266034-5 | 1.00 | 1.21 | |
| Tornillo autorroscante M4x12mm Ck | ||||
| 196 | 266026-4 | 1.00 | 1.21 | |
| Placa de indicador | ||||
| 197 | 816128-2 | 1.20 | 1.45 | |
| Placa de guía | ||||
| 198 | 344477-2 | 2.40 | 2.90 | |
| Tornillo autorroscante Ct4x16 | ||||
| 199 | 266034-5 | 1.00 | 1.21 | |
| Resorte de Hoja | ||||
| 200 | 232075-3 | 1.20 | 1.45 | |
| Tornillo de ala 6x10 | ||||
| 201 | 924306-1 | 1.20 | 1.45 | |
| Almohadilla de pie | ||||
| 202 | 153889-6 | 104.50 | 126.44 | |
| Placa de identificación Ls800Dw * | ||||
| 202A | 810965-6 | 1.20 | 1.45 | |
| Tapa de cobertura STM 1800 | ||||
| 203 | 416972-3 | 1.20 | 1.45 | |
