Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Makita SC103D'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

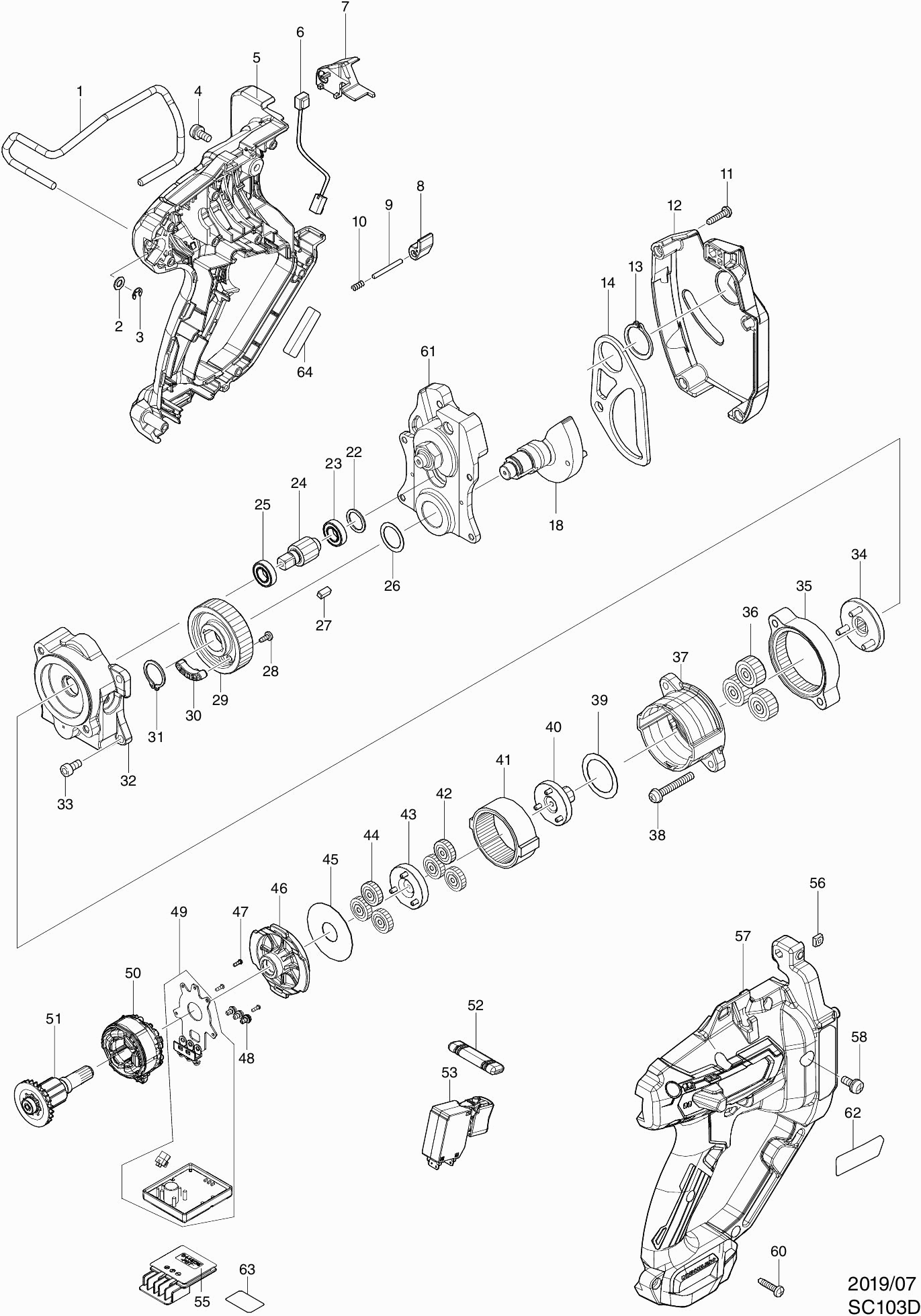

Dibujo técnico de los/las Makita SC103D
Lista de las piezas de repuesto de Makita SC103D
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Gancho de transporte | ||||
| 001 | 281019-0 | 6.00 | 7.26 | |
| Arandela de bloqueo 5 | ||||
| 002 | 941102-2 | 1.00 | 1.21 | |
| Anillo de retención E-4 | ||||
| 003 | 961011-9 | 1.00 | 1.21 | |
| Tornillo 5x12 | ||||
| 004 | 911213-7 | 1.00 | 1.21 | |
| Carcasa del motor DSC103D | ||||
| 005 | 183N49-0 | 52.80 | 63.89 | |
| Pasador de Goma 4 | ||||
| 005C10 | 263002-9 | 1.00 | 1.21 | |
| Pluma de goma 6 | ||||
| 005C20 | 263005-3 | 1.00 | 1.21 | |
| Etiqueta de indicación DSC102 | ||||
| 005C30 | 816U42-8 | 2.40 | 2.90 | |
| Etiqueta de advertencia DSC102 | ||||
| 005C40 | 816V02-6 | 2.40 | 2.90 | |
| Circuito Led DSC103D | ||||
| 006 | 620C15-5 | 6.00 | 7.26 | |
| Soporte de LED SC102D | ||||
| 007 | 458373-9 | 2.40 | 2.90 | |
| Guía de tornillo SC102D | ||||
| 008 | 458379-7 | 1.20 | 1.45 | |
| Pluma 3 SC102D | ||||
| 009 | 256267-0 | 1.00 | 1.21 | |
| Resorte de compresión 3 | ||||
| 010 | 231403-9 | 1.00 | 1.21 | |
| Tornillo de grifo 4x18 | ||||
| 011 | 265A48-7 | 1.00 | 1.21 | |
| Cubierta de caja de cambios Sc102D | ||||
| 012 | 140B24-7 | 8.40 | 10.16 | |
| Etiqueta de advertencia DSC102 | ||||
| 012C10 | 816U44-4 | 2.40 | 2.90 | |
| Anillo de bloqueo S-24 * | ||||
| 013 | 961104-2 | 1.00 | 1.21 | |
| Placa SC102D | ||||
| 014 | 347350-5 | 2.40 | 2.90 | |
| Disco de levas completo SC102D | ||||
| 018 | 144986-9 | 78.10 | 94.50 | |
| Arandela de cierre 14mm | ||||
| 022 | 267447-3 | 1.00 | 1.21 | |
| Rodamiento de bolas 6800LLU | ||||
| 023 | 211485-7 | 6.00 | 7.26 | |
| Engranaje 10C SC102D | ||||
| 024 | 226168-6 | 6.00 | 7.26 | |
| Rodamiento de bolas 6800LLU | ||||
| 025 | 211485-7 | 6.00 | 7.26 | |
| Arandela 17 | ||||
| 026 | 253409-7 | 1.00 | 1.21 | |
| Chaveta 4 | ||||
| 027 | 254202-2 | 1.00 | 1.21 | |
| Tornillo autoperforante Pt3X8 | ||||
| 028 | 265954-0 | 1.00 | 1.21 | |
| Engranaje 39 SC102D | ||||
| 029 | 226169-4 | 9.60 | 11.62 | |
| Soporte magnético SC102D | ||||
| 030 | 144990-8 | 4.80 | 5.81 | |
| Anillo de bloqueo S-17 | ||||
| 031 | 961057-5 | 1.00 | 1.21 | |
| Tapa de la caja de cambios SC102D | ||||
| 032 | 144992-4 | 22.00 | 26.62 | |
| Tornillo con cabeza hexagonal (con brida) M5x12 | ||||
| 033 | 922212-4 | 1.00 | 1.21 | |
| Portaengranajes completo SC102D | ||||
| 034 | 144989-3 | 22.00 | 26.62 | |
| Engranaje interno 48 SC102D | ||||
| 035 | 226166-0 | 7.20 | 8.71 | |
| Engranaje 19 SC102D | ||||
| 036 | 226165-2 | 1.20 | 1.45 | |
| Caja de engranajes SC102D | ||||
| 037 | 458374-7 | 4.80 | 5.81 | |
| Tornillo 5x36 | ||||
| 038 | 911258-5 | 1.00 | 1.21 | |
| Arandela 26 | ||||
| 039 | 253792-2 | 1.00 | 1.21 | |
| Engranaje completo 9 SC102D | ||||
| 040 | 144988-5 | 8.40 | 10.16 | |
| Engranaje interno 53 SC102D | ||||
| 041 | 226164-4 | 3.60 | 4.36 | |
| Engranaje 21 Dsc102 | ||||
| 042 | 226163-6 | 1.00 | 1.21 | |
| Engranaje completo 10B SC102D | ||||
| 043 | 144987-7 | 8.40 | 10.16 | |
| Engranaje 21 Dsc102 | ||||
| 044 | 226163-6 | 1.00 | 1.21 | |
| Arandela 15 | ||||
| 045 | 253410-2 | 1.00 | 1.21 | |
| Cubierta de caja de cambios Sc102D | ||||
| 046 | 458375-5 | 2.40 | 2.90 | |
| Parker Ck 2x6mm | ||||
| 047 | 266490-9 | 1.00 | 1.21 | |
| Tornillo de Cabeza Phillips M3X6 | ||||
| 048 | 652069-6 | 1.00 | 1.21 | |
| Controlador DSC103D | ||||
| 049 | 620C14-7 | 88.00 | 106.48 | |
| Campo DSC103D | ||||
| 050 | 629448-3 | 11.00 | 13.31 | |
| Inducido SC102D | ||||
| 051 | 619512-8 | 41.80 | 50.58 | |
| Botón de ajuste F/R SC102D | ||||
| 052 | 458378-9 | 1.20 | 1.45 | |
| Interruptor SC102D | ||||
| 053 | 651367-5 | 26.40 | 31.94 | |
| Unidad de conexión | ||||
| 055 | 644813-5 | 2.40 | 2.90 | |
| Tuerca M6 4-K Btd123F * | ||||
| 056 | 252173-7 | 1.00 | 1.21 | |
| Carcasa del motor DSC103D | ||||
| 057 | 183N49-0 | 52.80 | 63.89 | |
| Pasador de Goma 4 | ||||
| 057C10 | 263002-9 | 1.00 | 1.21 | |
| Pluma de goma 6 | ||||
| 057C20 | 263005-3 | 1.00 | 1.21 | |
| Etiqueta de indicación DSC102 | ||||
| 057C30 | 816U42-8 | 2.40 | 2.90 | |
| Etiqueta de advertencia DSC102 | ||||
| 057C40 | 816V02-6 | 2.40 | 2.90 | |
| Tornillo 5x12 | ||||
| 058 | 911213-7 | 1.00 | 1.21 | |
| Tornillo de grifo 4x18 | ||||
| 060 | 265A48-7 | 1.00 | 1.21 | |
| Brazo de rectificado DSC102 | ||||
| 061 | 126984-5 | 375.10 | 453.87 | |
| Placa de nombre SC103D | ||||
| 062 | 856M93-1 | 1.00 | 1.21 | |
| Etiqueta de número de serie SC103D | ||||
| 063 | 856M99-9 | 2.40 | 2.90 | |
