Metabo Bkh 450 Plus 5,50 Dnb dibujos técnicos y piezas de repuesto

Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Metabo 0104705000-12 (BKH450Plus5,50DNB)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

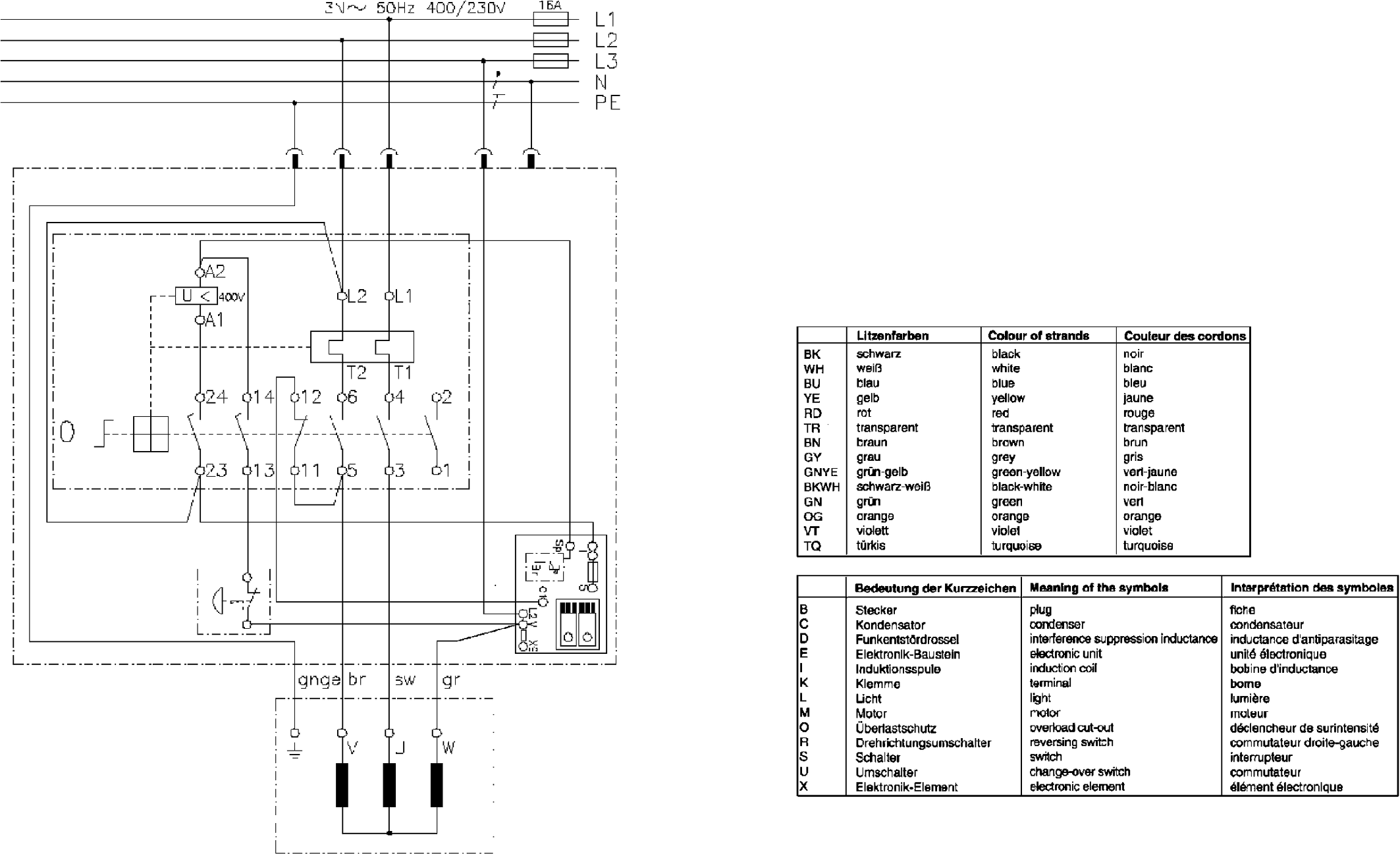

Dibujo técnico de los/las Metabo 0104705000-12 (BKH450Plus5,50DNB)

Lista de las piezas de repuesto de Metabo 0104705000-12 (BKH450Plus5,50DNB)

Pos.	Descripción	Precio con el IVA excluido	Precio con el IVA incluido
Los precios mostrados incluyen el IVA

Cuña TSF 55
1	6721059322	1.55	1.88

Brida RD 30
2	1380214560	32.27	39.05

TORNILLO DE COLLAR M 10 SW 19X37
3	1395205176	13.48	16.31

Arandela
4	6300019984	1.56	1.89

Resorte de tensión RDA 40X190
5	7051205370	32.27	39.05

Perno de bloqueo con inserción cuadrada M 12X40 VE
6	6110149253	1.68	2.03

PLACA DE AJUSTE BL 0.5X59X79
7	1392205647	1.68	2.03

No hay información disponible, no se puede pedir
8	1380742027

ARANDELA DE MUELLE
9	7053063343	1.55	1.88

PLACA DE PRESIÓN BL 2.99X80X60
10	1382213749	1.68	2.03

Tuerca
11	6209002432	4.51	5.46

PALANCA BL 2,99X90X663,7
12	1392205086	13.48	16.31

Tuerca hexagonal
13	141132030	1.56	1.89

MOTOR DE GRABACIÓN
14	2010200850	201.99	244.41

Tornillo hexagonal M 6X16 doblado. Revestimiento d
15	6103001356	1.56	1.89

Tuerca de brida
16	6209110995	1.56	1.89

No hay información disponible, no se puede pedir
17	1392205329

Tornillo hexagonal
18	6103001178	1.56	1.89

No hay información disponible, no se puede pedir
19	1010732006

Contrabrida
20	1380214578	43.15	52.21

Arandela de bloqueo B 13 VERZ.
21	6305002508	1.56	1.89

TORNILLO HEXAGONAL M 12X1,5 IZQUIERDA X30 GALV.
22	6103083956	7.22	8.74

Tapa completa
23	1010740041	53.86	65.17

Arandela
27	141150050	1.56	1.89

Tornillo hexagonal
41	141113330	1.68	2.03

Placa de arco 22x21.5x96
42	2390205263	11.74	14.21

Casquillo de cojinete RD 20/25/30X15 con collar
43	2391203167	3.71	4.49

PLACA DE ARCO BL 4X388X40
44	1492102810	8.89	10.76

TAPA CUERPO DE ABRAZADERA
45	2391205380	5.18	6.27

ABRAZADERA RD 20X247
46	1495102323	32.27	39.05

No hay información disponible, no se puede pedir
47	1495105233

RESORTE DE TORSIÓN RDI 32 RDA 40 X4,0
48	7051205361	12.23	14.80

CHAVETA A 6X6X36
49	6721019738	1.55	1.88

MANIJA DE GIRO RD 50X220
50	2391205259	12.23	14.80

ANILLO ZA 20
51	6403107385	1.56	1.89

Arandela
52	141150010	1.56	1.89

No hay información disponible, no se puede pedir
53	2391205704

INDICADOR DE AJUSTE DE ALTURA 1,00X29X3
54	1110205682	7.22	8.74

Tornillo avellanado
55	6172001830	1.56	1.89

PASADOR DE RESORTE 6X36
56	6503016379	1.56	1.89

Cuerpo de sujeción 42x52.5x110
57	2390205212	18.80	22.75

INDICADOR BL 2X53X77
58	1492103558	3.02	3.65

STARLOCK M. TAPA RD 20
59	7016026551	2.28	2.76

Tuerca de brida
60	6209114230	1.56	1.89

Tornillo hexagonal M 10X20 doblado.
61	6103005270	1.56	1.89

Tuerca hexagonal autoblocante
62	6202024139	1.56	1.89

Arandela
63	6300016705	1.56	1.89

Disco de plástico RDI 12.2x30x31
64	2391205186	1.56	1.89

FUNDAS CUADRADAS 20/20X12
66	1495105241	3.71	4.49

Perno de ranura CON INSERTO CUADRADO M 6X45 VERZ
67	6110000624	1.56	1.89

TORNILLO AVELLANADO M.CRUCERO M 6X16 VE
70	6131047582	1.56	1.89

TORNILLO M4X35
71	141123420	1.56	1.89

TABLERO BL 2,50X736X1071
72	1382731391	213.88	258.79

Tuerca hexagonal autoblocante
73	6202002305	1.56	1.89

Resorte de compresión
74	7051207240	1.55	1.88

ARCO DE ELEVACIÓN 2.99X90X112
75	1492103230	3.71	4.49

Perfil de inserción de mesa 549,5 ±0,3 mm
76	1393205551	21.64	26.18

MIEMBRO DE CRUZ BL 2,50X86X656
77	1392205035	11.74	14.21

PLACA DE INTERRUPTOR BL 2.99X85X180
78	1382214133	16.25	19.66

Arandela
79	141150130	1.56	1.89

Tornillo hexagonal
80	141113290	1.56	1.89

Interruptor SSK UC400V M=7,8A PHW K3000B/
81	8132731935	296.22	358.43

Abrazadera de fijación
82	8242051328	2.28	2.76

Tornillo avellanado m. tornillo de cabeza de lente
83	6186602763	1.56	1.89

BKH/BKS-MOTOR 5,50 DNB
88	0100015501	1187.40	1436.75

Tuerca de seguridad hexagonal
89	141130650	1.68	2.03

PLACA DE EXTENSIÓN BL 2.00X572X832 TKHS315M
90	1382693309	94.12	113.89

Tornillo hexagonal
91	141114860	1.68	2.03

PLACA ANGULAR BL 2,50X30X116
92	1382693856	12.23	14.80

Tornillo hexagonal M 10X20 doblado.
93	6103005270	1.56	1.89

SOPORTE DIAGONAL BL 2,5X30X591
94	1382641074	8.89	10.76

Pierna BKH/BKS
95	1010730674	43.15	52.21

SOPORTE BL 1,5X118X703
96	1382641031	16.25	19.66

SOPORTE DIAGONAL BL 2,5X30X830
97	1382641058	18.80	22.75

Tornillo 6KT 17x30 M 8
98	1395205516	3.02	3.65

Tornillo de cabeza cilíndrica
99	6127059207	1.56	1.89

SOPORTE BL 1,00X70X885 TVL-BKH/BKS
100	1382706559	16.25	19.66

TABLERO cpl
110	1382731340	37.65	45.56

Tornillo hexagonal M 8x80 plateado
111	141125190	1.55	1.88

Arandela
112	141151340	1.56	1.89

Tornillo hexagonal M 6X35 doblado.
113	6103004916	1.56	1.89

RESORTE DE PASO D=1,5 X 180
114	7051731284	8.89	10.76

BLOQUE DE COJINETE COMPLETO BKH/BKS-Plus
115	1010731972	16.25	19.66

GUÍA COMPLETA BKH/BKS-Plus
116	1010731964	74.13	89.70

RESORTE DE PASO D=1,5 X 180
117	7051731292	8.89	10.76

MANGUITO RD 18X5
118	1485731306	4.51	5.46

MANGUITO RD 18X5
119	1381731312	1.56	1.89

Cubierta de protección, completa BKH/BKS Plus
120	1010731956	161.61	195.55

CUCHILLA DE SEPARACIÓN BL 3,00X214X304 BKH/BKS400
121	1482731372	187.73	227.15

Tuerca de seguridad hexagonal
122	141130650	1.68	2.03

Ya no disponible, sin reemplazo
123	2391202772

TORNILLO AVELLANADO M.SLOT M 6X20 VER
124	6130019585	1.56	1.89

Tuerca hexagonal
125	141130100	1.56	1.89

GUÍA 140x30x53
126	1381730669	74.13	89.70

Tornillo de cabeza cilíndrica
127	141113940	1.56	1.89

Tope paralelo BKH/BKS-Plus
130	1010731743	187.73	227.15

Perno ranurado con inserción cuadrada M 6X40 VERZ
131	6110000616	1.56	1.89

PLACA DE GUIA CORREDERA
132	1392201587	1.56	1.89

PASADOR RANURADO 60X25 NEGRO
133	1391019971	1.68	2.03

Parada paralela BKH/BKS
134	1010731450	67.33	81.47

BOTÓN
135	7005658068	2.28	2.76

PERFIL DELANTERO
136	1383730720	53.86	65.17

CASQUILLO ESPACIADOR RD 15/6X12
137	6442100576	2.28	2.76

Clip de cable
138	7052078118	2.28	2.76

No hay información disponible, no se puede pedir
139	141122870

BOLSA CON CABEZA
140	6632111175	2.28	2.76

TABLERO DE VIRUTAS ,BL 1X26X91.5
141	1392205620	1.68	2.03

STARLOCK
142	7016050711	1.55	1.88

CENTRO DE ABRAZADERA
143	1380731386	7.22	8.74

Mango
144	1381731843	11.74	14.21

Perno de ranura CON INSERTO CUADRADO M 8X25 VERZ
145	6110000640	1.56	1.89

Tornillo de posicionamiento M. Cabeza Cruzada
146	6172015687	1.56	1.89

PIEZA DE EXTREMO GUÍA. BL 2X26X35
147	1492091649	5.87	7.10

PERFIL DE GUÍA 543,5 MM
148	1383731590	37.65	45.56

Soporte BL 2.99x79x207
150	1482730767	18.80	22.75

TAPON DE LENGÜETA RD 25 1-3
151	1381730715	1.56	1.89

Tornillo avellanado
152	6172028215	1.56	1.89

Goniómetro
153	1110205593	11.74	14.21

Tornillo avellanado
154	6172091014	1.56	1.89

Escala Vernier 1.00
155	1110205607	18.80	22.75

SOPORTE ESCALA VERNIER
156	2391205615	2.28	2.76

Tuerca hexagonal plana
157	6205029131	1.56	1.89

Tornillo de ajuste
158	6161029309	1.56	1.89

PERNO DE AJUSTE SW 19X42
159	1395205400	48.48	58.66

Anillo elástico B 12 VERZ.
160	6302085941	1.56	1.89

Extensión
161	2380730793	10.38	12.56

Ya no disponible, sin reemplazo
162	141110270

No hay información disponible, no se puede pedir
163	1390205739

Tornillo hexagonal
164	141110290	1.68	2.03

Arandela
165	141151940	1.56	1.89

GUÍA ANGULAR
166	2010200922	43.15	52.21

Ya no disponible, sin reemplazo
167	2391205470

PERNO DE CABEZA CUADRADA CON INSERTO CUADRADO M 10
168	6110091603	1.56	1.89

Ya no disponible, sin reemplazo
169	1485730741

MANGO DE AGARRE DESLIZANTE ROJO
170	1388680470	37.65	45.56

LLAVE
171	1492102829	8.89	10.76

Varilla de empuje
172	1394201630	7.22	8.74

PIEZA DE GUÍA
173	2391205283	7.22	8.74

TOPE DE ÁNGULO
175	1010014146	134.27	162.47

Palanca de sujeción con rosca interna M 10 IG 18 m
176	7006073730	10.38	12.56

Tuerca hexagonal
177	141132030	1.56	1.89

EXTENSIÓN
179	339137030	26.95	32.61

No hay información disponible, no se puede pedir
1001	338506000
