Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Metabo 01751003 ( KFM9-3RF )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

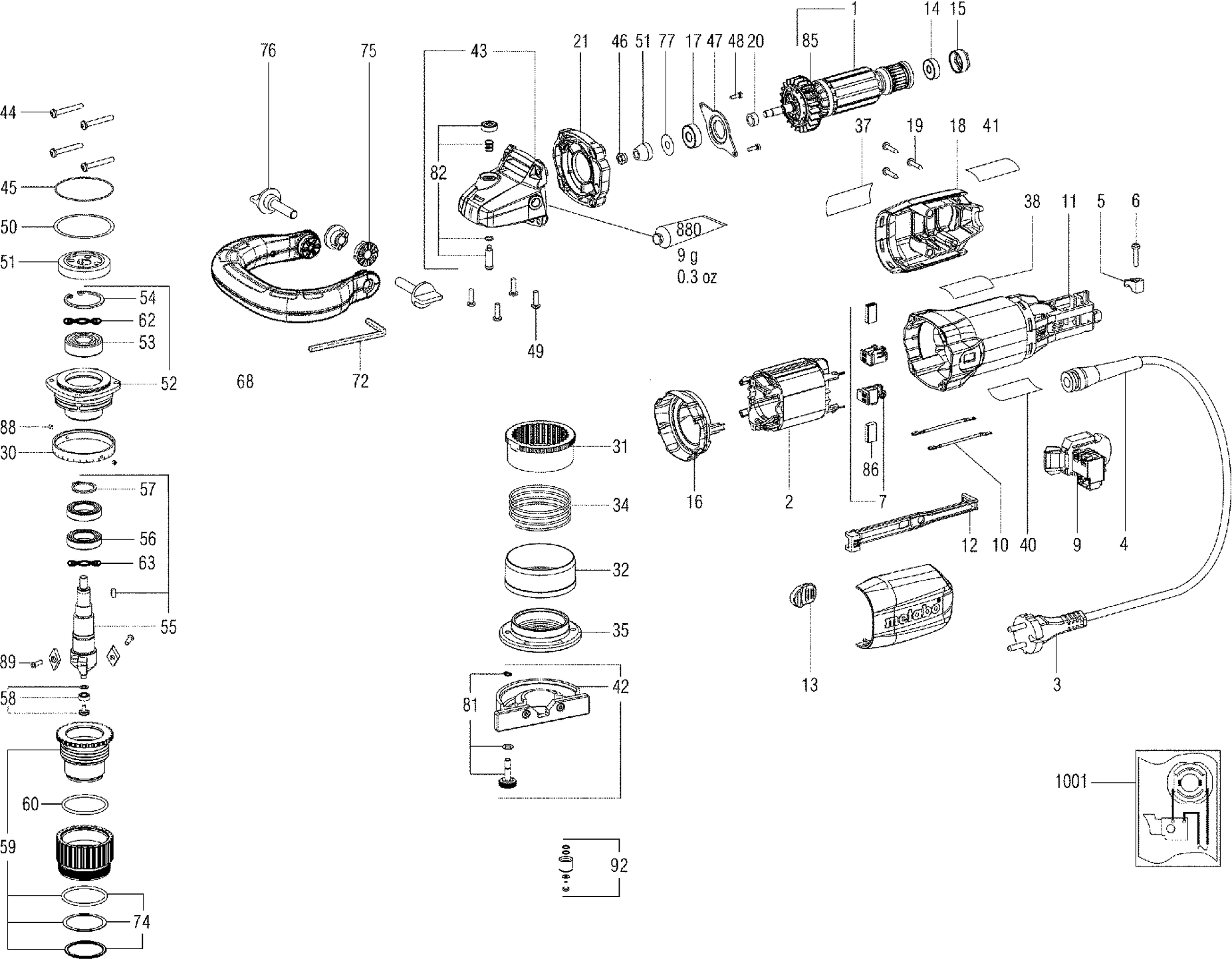

Dibujo técnico de los/las Metabo 01751003 ( KFM9-3RF )
Lista de las piezas de repuesto de Metabo 01751003 ( KFM9-3RF )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Rotor completo, 230 V | ||||
| 1 | 310011830 | 67.33 | 81.47 | |
| Campo | ||||
| 2 | 311009770 | 48.48 | 58.66 | |
| CABLE W.CONNECT 230V EU | ||||
| 3 | 344499650 | 18.80 | 22.75 | |
| Manga de cable | ||||
| 4 | 344097360 | 1.55 | 1.88 | |
| ABRAZADERA DE CABLE | ||||
| 5 | 343362490 | 1.67 | 2.02 | |
| TORNILLO M4X35 | ||||
| 6 | 141117060 | 1.67 | 2.02 | |
| Portaescobillas compl. apagado,230V | ||||
| 7 | 316046890 | 11.74 | 14.21 | |
| Interruptor c. electrónica, 230 V / 50-60 Hz | ||||
| 9 | 316050300 | 43.15 | 52.21 | |
| Cable completo | ||||
| 10 | 344498880 | 1.55 | 1.88 | |
| Carcasa del motor | ||||
| 11 | 315013660 | 11.74 | 14.21 | |
| Varilla de cambio | ||||
| 12 | 343430940 | 1.55 | 1.88 | |
| Deslizamiento de interruptor ,H/L | ||||
| 13 | 343397810 | 1.55 | 1.88 | |
| Rodamiento de bolas,6x19x6 | ||||
| 14 | 143115690 | 2.28 | 2.76 | |
| Casquillo de goma | ||||
| 15 | 344097870 | 1.55 | 1.88 | |
| Disco guía de aire | ||||
| 16 | 343436590 | 2.28 | 2.76 | |
| No hay información disponible, no se puede pedir | ||||
| 17 | 143115180 | |||
| Cofre del motor de dos piezas | ||||
| 18 | 343432950 | 8.89 | 10.76 | |
| TORNILLO M4X35 | ||||
| 19 | 141113180 | 1.55 | 1.88 | |
| Casquillo Espaciador | ||||
| 20 | 341006070 | 11.74 | 14.21 | |
| Brida Intermedia | ||||
| 21 | 343431740 | 10.38 | 12.56 | |
| Escala | ||||
| 30 | 341211520 | 32.27 | 39.05 | |
| Anillo de ajuste | ||||
| 31 | 341211530 | 100.74 | 121.90 | |
| CARCASA | ||||
| 32 | 341211540 | 80.81 | 97.78 | |
| Resorte de compresión | ||||
| 34 | 342004080 | 16.25 | 19.66 | |
| PLACA BASE | ||||
| 35 | 341211550 | 113.82 | 137.72 | |
| Placa de tipo HK 85 EB 230V | ||||
| 37 | 338068190 | 1.55 | 1.88 | |
| Etiqueta | ||||
| 38 | 338127220 | 3.71 | 4.49 | |
| No hay información disponible, no se puede pedir | ||||
| 40 | 399999990 | |||
| Placa de identificación | ||||
| 41 | 338128450 | 1.67 | 2.02 | |
| Guía paralela compl. | ||||
| 42 | 316062870 | 121.19 | 146.64 | |
| Caja de engranajes completa | ||||
| 43 | 316068180 | 37.65 | 45.56 | |
| TORNILLO M4X35 | ||||
| 44 | 141116980 | 1.55 | 1.88 | |
| Anillo O | ||||
| 45 | 143195320 | 1.55 | 1.88 | |
| Tuerca | ||||
| 46 | 341102140 | 1.55 | 1.88 | |
| Cubierta de Rodamiento Fija | ||||
| 47 | 315417490 | 1.55 | 1.88 | |
| Tornillo de cabeza cilíndrica | ||||
| 48 | 141124170 | 1.55 | 1.88 | |
| Tornillo de cabeza cilíndrica | ||||
| 49 | 141124090 | 1.55 | 1.88 | |
| Arandela de compensación | ||||
| 50 | 339011860 | 1.55 | 1.88 | |
| Conjunto de engranaje cónico | ||||
| 51 | 316093360 | 26.95 | 32.61 | |
| Brida completa | ||||
| 52 | 316093280 | 113.82 | 137.72 | |
| RODAMIENTO DE BOLAS | ||||
| 53 | 320054130 | 12.23 | 14.80 | |
| Anillo de bloqueo | ||||
| 54 | 141180390 | 1.67 | 2.02 | |
| Eje completo | ||||
| 55 | 316093290 | 348.32 | 421.47 | |
| RODAMIENTO DE BOLAS | ||||
| 56 | 320054160 | 43.15 | 52.21 | |
| Anillo de bloqueo | ||||
| 57 | 141180130 | 1.55 | 1.88 | |
| Anillo de empuje completo | ||||
| 58 | 316093300 | 21.64 | 26.18 | |
| Ajuste de altura completo | ||||
| 59 | 316093370 | 242.14 | 292.99 | |
| Anillo O | ||||
| 60 | 143191930 | 1.67 | 2.02 | |
| Arandela de resorte | ||||
| 62 | 339007910 | 3.02 | 3.65 | |
| Arandela de resorte | ||||
| 63 | 339007920 | 3.02 | 3.65 | |
| Soporte de mango | ||||
| 68 | 343399690 | 18.80 | 22.75 | |
| LLAVE HEXAGONAL 8 MM | ||||
| 72 | 344161510 | 1.67 | 2.02 | |
| Anillo de bloqueo cpl. | ||||
| 74 | 316096620 | 13.48 | 16.31 | |
| Disco ranurado | ||||
| 75 | 341070990 | 1.55 | 1.88 | |
| Tornillo de mariposa compl. | ||||
| 76 | 341112690 | 1.55 | 1.88 | |
| Arandela | ||||
| 77 | 339012280 | 2.28 | 2.76 | |
| Tornillo completo | ||||
| 81 | 316093380 | 3.02 | 3.65 | |
| Parada del eje | ||||
| 82 | 316040610 | 3.02 | 3.65 | |
| Ventilador con protección | ||||
| 85 | 316051700 | 5.18 | 6.27 | |
| Conjunto de cepillos para apagar | ||||
| 86 | 316046900 | 11.74 | 14.21 | |
| Tornillo de ajuste | ||||
| 88 | 141124550 | 1.55 | 1.88 | |
| Tornillo, Conjunto | ||||
| 89 | 341723160 | 32.27 | 39.05 | |
| Anillo de arranque completo | ||||
| 92 | 316066080 | 32.27 | 39.05 | |
| Tubo de grasa 100 Gr. | ||||
| 880 | 344130920 | 37.65 | 45.56 | |
| No hay información disponible, no se puede pedir | ||||
| 1001 | 338505710 | |||
