Metabo Khe 5-40 dibujos técnicos y piezas de repuesto

Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Metabo 00391000 (KHE5-40)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

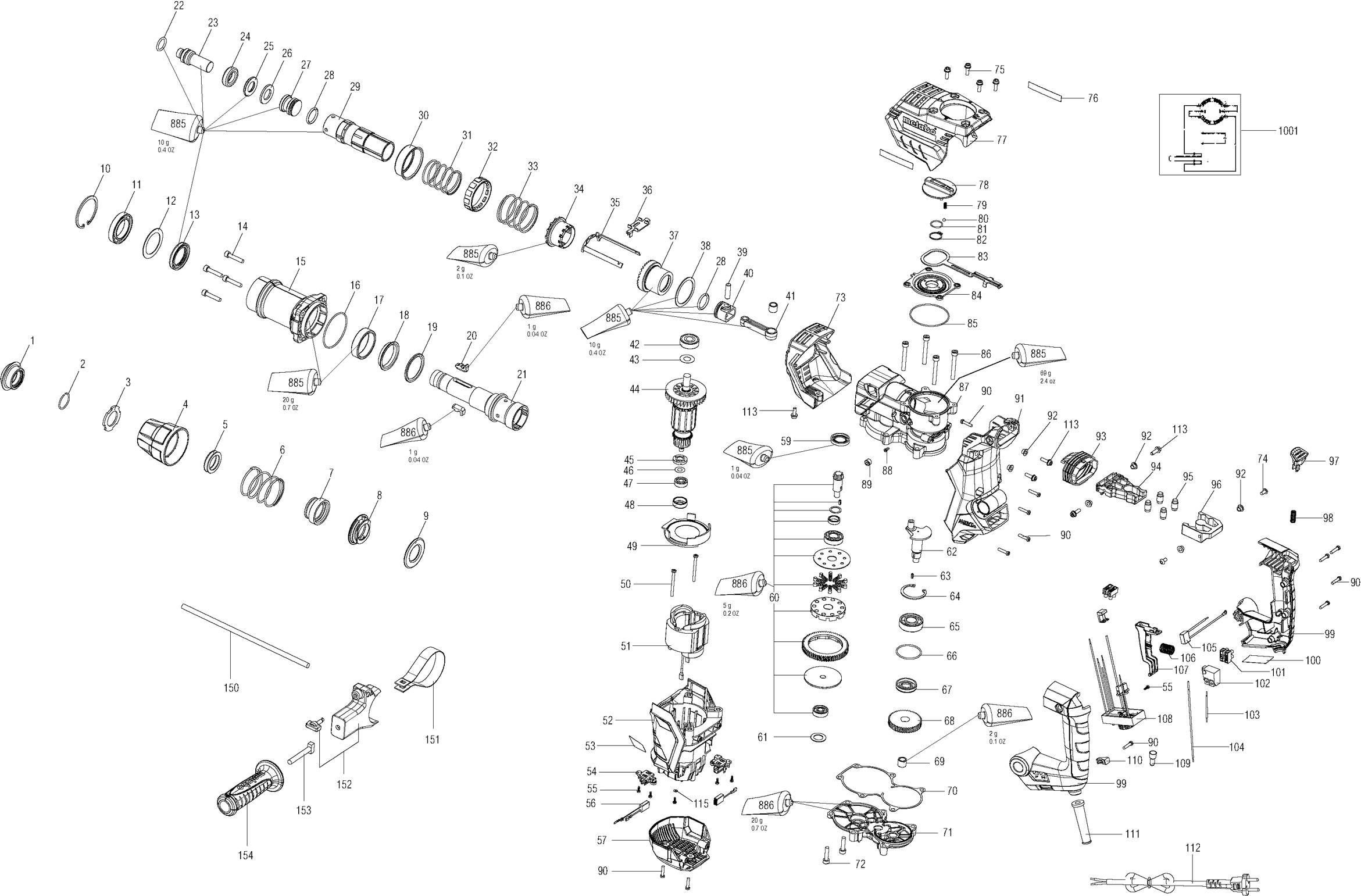

Dibujo técnico de los/las Metabo 00391000 (KHE5-40)

Lista de las piezas de repuesto de Metabo 00391000 (KHE5-40)

Pos.	Descripción	Precio con el IVA excluido	Precio con el IVA incluido
Los precios mostrados incluyen el IVA

Tapa de goma
1	344113840	3.02	3.65

Anillo de bloqueo
2	342024310	1.56	1.89

Arandela
3	341722950	3.02	3.65

Manga Deslizante
4	343453420	3.71	4.49

AMORTIGUADOR
5	344113850	1.56	1.89

Resorte de compresión
6	342010950	1.56	1.89

Arandela
7	339149050	5.87	7.10

Disco de soporte
8	341722960	7.22	8.74

Placa de Guía
9	339149060	1.56	1.89

Anillo de bloqueo
10	141180870	1.68	2.03

RODAMIENTO DE BOLAS
11	320054390	7.22	8.74

Arandela
12	341722970	1.56	1.89

Anillo de sellado del eje
13	339013120	5.18	6.27

TORNILLO M4X35
14	341570980	1.68	2.03

Vivienda frontal compl.
15	315107640	13.48	16.31

Anillo O
16	344113860	1.56	1.89

Anillo de amortiguación
17	344113870	2.28	2.76

Anillo de soporte
18	341020210	1.68	2.03

Disco de soporte
19	341722980	3.02	3.65

Portador
20	339149080	16.25	19.66

Manga de conducción de taladro
21	341212650	67.33	81.47

Anillo O
22	344113880	3.71	4.49

Doepper
23	341212660	10.38	12.56

Disco de soporte
24	341722990	4.51	5.46

AMORTIGUADOR
25	344113890	3.02	3.65

Disco de soporte
26	341723010	3.02	3.65

Golpeador
27	341212670	5.87	7.10

Anillo O
28	344113900	3.71	4.49

Manga de conducción de taladro
29	341212680	37.65	45.56

MANGUITO EXCÉNTRICO
30	341006570	2.28	2.76

Muelle
31	342010960	1.68	2.03

Arandela
32	343447420	2.28	2.76

Muelle
33	342010970	1.56	1.89

Manga del Embriague
34	341212690	37.65	45.56

Horquilla de Control
35	339149090	3.71	4.49

Elemento de conmutación
36	339149120	1.68	2.03

Brida del cojinete compl.
37	340037470	60.59	73.31

Arandela de empuje
38	341723000	1.68	2.03

PASADOR
39	341570970	1.56	1.89

PISTÓN
40	343447430	5.18	6.27

VARILLA CONICA
41	341166800	8.89	10.76

Rodamiento de bolas 12x28x8
42	143110400	16.25	19.66

Arandela,25x12x0,2
43	339136050	1.56	1.89

Inducido,230V
44	310013360	43.15	52.21

Disco de tacómetro
45	343454510	2.28	2.76

Arandela
46	339007940	1.56	1.89

Cojinete de bolas, 8X 22X 7
47	143116020	3.02	3.65

Casquillo de goma
48	344113330	1.56	1.89

Disco guía de aire
49	339153670	1.56	1.89

TORNILLO M4X35
50	141124450	1.56	1.89

Paquete de campo,230V
51	311013450	32.27	39.05

Carcasa del motor
52	315015130	16.25	19.66

Placa de identificación
53	338133530	1.56	1.89

Soporte de Cepillo de Carbono
54	343013660	3.02	3.65

TORNILLO M4X35
55	141119900	1.56	1.89

Soporte de cepillo de carbono compl.
56	316072430	10.38	12.56

Capó del motor
57	343454180	3.71	4.49

Anillo de sellado del eje
59	339013110	5.87	7.10

Embrague de seguridad
60	316071410	74.13	89.70

Arandela
61	341723140	1.56	1.89

Eje excéntrico
62	341605540	18.80	22.75

Cuña TSF 55
63	339101120	1.68	2.03

Anillo de bloqueo
64	342024300	1.68	2.03

RODAMIENTO DE BOLAS
65	320054420	11.74	14.21

Anillo O
66	344113930	1.56	1.89

Anillo de sellado del eje
67	339013100	3.71	4.49

ENGANCHE
68	340037480	10.38	12.56

Cubierta del cojinete del engranaje
71	315420200	26.95	32.61

TORNILLO M4X35
72	341571010	1.56	1.89

Cubierta TURBO II
73	343447150	3.71	4.49

Perno de cabeza plana
74	141124990	1.56	1.89

TORNILLO M4X35
75	341571020	1.68	2.03

Placa de tipo HK 85 EB 230V
76	338133870	1.56	1.89

Tapa
77	343447160	10.38	12.56

Botón giratorio ABB OHYS2AJ
78	343453310	3.02	3.65

Resorte de compresión
79	342024340	1.56	1.89

bola de acero
80	341166880	1.56	1.89

Anillo O
81	344113940	7.22	8.74

Anillo de bloqueo
82	141180130	1.56	1.89

Horquilla de Control
83	339153640	3.02	3.65

Cubierta del botón giratorio
84	341166810	7.22	8.74

Anillo O
85	344114010	1.56	1.89

TORNILLO M4X35
86	341571000	1.68	2.03

Caja de cigüeñal cpl.
87	316097100	67.33	81.47

Válvula LEX 3
88	344113950	7.22	8.74

Tornillo de purga
89	341723080	1.56	1.89

TORNILLO M4X35
90	141116020	1.68	2.03

Capó del motor
91	343454190	12.23	14.80

Arandela
92	339149750	1.56	1.89

Fuelles
93	344114980	2.28	2.76

TENEDOR
94	315420740	4.51	5.46

Manga de goma
95	344114270	1.56	1.89

TENEDOR
96	315420340	5.18	6.27

Botón de bloqueo
97	343453300	1.56	1.89

Resorte de compresión
98	342011060	1.56	1.89

Mango
99	343454450	16.25	19.66

Placa de tipo HK 85 EB 230V
100	338075990	1.68	2.03

Bloque de Terminal
101	343089320	1.68	2.03

Interruptor
102	343411810	12.23	14.80

CABLE DE CONEXIÓN
103	344533090	1.56	1.89

CABLE DE CONEXIÓN
104	344533100	1.56	1.89

CONDENSADOR
105	343255300	1.68	2.03

Resorte de compresión
106	342011090	1.56	1.89

Botón de interruptor rojo
107	343454170	1.56	1.89

Unidad electrónica 220V-240V
108	343088940	26.95	32.61

Pieza final
109	341163080	8.89	10.76

ABRAZADERA DE CABLE
110	343362490	1.68	2.03

Funda de cable
111	343446380	1.56	1.89

Cable m.Conector CEE
112	344533060	16.25	19.66

Tornillo de cabeza cilíndrica
113	141124950	1.56	1.89

No hay información disponible, no se puede pedir
114	344103150

Tope de profundidad
150	341519710	3.02	3.65

Banda de sujeción
151	339149640	1.68	2.03

Pieza de sujeción completa
152	316097130	10.38	12.56

Pasador de rodamiento
153	341519870	2.28	2.76

Asa Extra
154	343448500	12.23	14.80

Grasa especial 500g
885	344131350	60.59	73.31

GRASA
886	344131360	13.48	16.31

No hay información disponible, no se puede pedir
1001	338506640
