Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Metabo 00596002 (KHE96)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

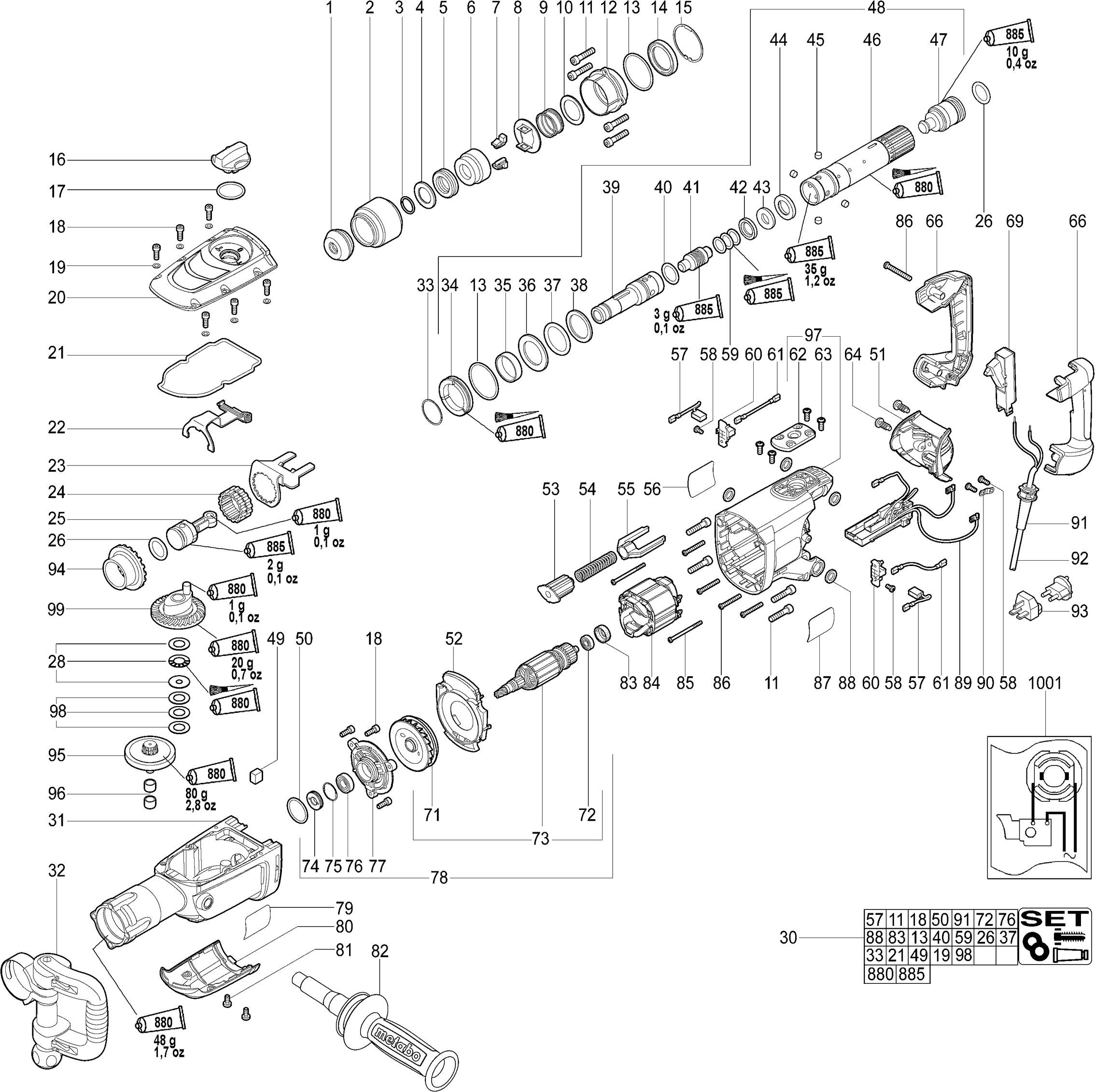

Dibujo técnico de los/las Metabo 00596002 (KHE96)
Lista de las piezas de repuesto de Metabo 00596002 (KHE96)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tapa de goma | ||||
| 1 | 344097970 | 12.19 | 14.75 | |
| MANGUITO EXCÉNTRICO | ||||
| 2 | 343394280 | 21.22 | 25.68 | |
| Anillo de bloqueo | ||||
| 3 | 141155450 | 1.67 | 2.02 | |
| Arandela | ||||
| 4 | 341012850 | 29.97 | 36.26 | |
| Anillo de amortiguación | ||||
| 5 | 344097980 | 18.28 | 22.12 | |
| MANGUITO EXCÉNTRICO | ||||
| 6 | 341058650 | 70.83 | 85.70 | |
| Portador LA-DF 500 | ||||
| 7 | 339007080 | 29.97 | 36.26 | |
| Placa Intermedia | ||||
| 8 | 339133170 | 46.99 | 56.86 | |
| Resorte de compresión | ||||
| 9 | 342003480 | 3.20 | 3.87 | |
| Arandela | ||||
| 10 | 341012920 | 4.78 | 5.78 | |
| Tornillo de cabeza cilíndrica | ||||
| 11 | 141114040 | 1.67 | 2.02 | |
| Anillo de bloqueo | ||||
| 12 | 339132760 | 7.58 | 9.17 | |
| Anillo O | ||||
| 13 | 344098140 | 1.67 | 2.02 | |
| Anillo de sellado del eje | ||||
| 14 | 339011620 | 5.49 | 6.64 | |
| Anillo de bloqueo | ||||
| 15 | 141180450 | 1.79 | 2.17 | |
| Botón giratorio ABB OHYS2AJ | ||||
| 16 | 343394250 | 12.19 | 14.75 | |
| Anillo O | ||||
| 17 | 344098090 | 1.67 | 2.02 | |
| Tornillo de cabeza cilíndrica | ||||
| 18 | 141123570 | 1.67 | 2.02 | |
| Arandela | ||||
| 19 | 141150020 | 1.67 | 2.02 | |
| CUBIERTA DE LA CAJA DE ENGRANAJES | ||||
| 20 | 315415900 | 100.68 | 121.82 | |
| Embalaje moldeado | ||||
| 21 | 344098050 | 9.36 | 11.33 | |
| Horquilla de Control | ||||
| 22 | 339133150 | 64.44 | 77.97 | |
| Placa de parada | ||||
| 23 | 339133160 | 46.99 | 56.86 | |
| Anillo de Ajuste | ||||
| 24 | 343394270 | 3.89 | 4.71 | |
| Doeper compl. | ||||
| 25 | 316042440 | 46.99 | 56.86 | |
| Anillo O | ||||
| 26 | 344098180 | 1.67 | 2.02 | |
| MANGUITO | ||||
| 28 | 320050630 | 12.19 | 14.75 | |
| Kit de mantenimiento | ||||
| 30 | 316042470 | 126.62 | 153.21 | |
| Caja de engranajes completa | ||||
| 31 | 315104700 | 303.30 | 366.99 | |
| Manija extra completa | ||||
| 32 | 316042080 | 52.36 | 63.36 | |
| Anillo de retención | ||||
| 33 | 342022080 | 1.67 | 2.02 | |
| Arandela | ||||
| 34 | 341070580 | 27.16 | 32.86 | |
| Arandela | ||||
| 35 | 341012840 | 24.26 | 29.35 | |
| Disco de soporte | ||||
| 36 | 341070570 | 6.05 | 7.32 | |
| Anillo O | ||||
| 37 | 344098190 | 13.93 | 16.86 | |
| Anillo de guía | ||||
| 38 | 339006940 | 5.49 | 6.64 | |
| Manga de conducción de taladro | ||||
| 39 | 341058630 | 136.98 | 165.75 | |
| Anillo O | ||||
| 40 | 344098150 | 1.67 | 2.02 | |
| Doeper compl. | ||||
| 41 | 316042420 | 64.44 | 77.97 | |
| Anillo de guía | ||||
| 42 | 341012820 | 15.31 | 18.53 | |
| Anillo,NBR | ||||
| 43 | 344098040 | 4.78 | 5.78 | |
| Anillo de guía | ||||
| 44 | 341012830 | 21.22 | 25.68 | |
| PASADOR | ||||
| 45 | 341058640 | 2.43 | 2.94 | |
| MANGUITO EXCÉNTRICO | ||||
| 46 | 341058620 | 207.90 | 251.56 | |
| Émbolo Completo | ||||
| 47 | 316042430 | 57.79 | 69.93 | |
| Husillo compl.,SDS-M | ||||
| 48 | 316042410 | 540.90 | 654.49 | |
| Fieltro de sellado | ||||
| 49 | 344098060 | 1.67 | 2.02 | |
| Anillo O | ||||
| 50 | 344098110 | 1.67 | 2.02 | |
| Ya no disponible, sin reemplazo | ||||
| 51 | 343392340 | |||
| Disco guía de aire | ||||
| 52 | 339151090 | 10.82 | 13.09 | |
| GLANDULA | ||||
| 53 | 343394230 | 3.89 | 4.71 | |
| Resorte de compresión | ||||
| 54 | 342003470 | 3.20 | 3.87 | |
| Pieza intermedia | ||||
| 55 | 343394240 | 3.20 | 3.87 | |
| Placa de tipo HK 85 EB 230V | ||||
| 56 | 338049410 | 3.20 | 3.87 | |
| KIT DE SERVICIO 115V | ||||
| 57 | 316042480 | 46.99 | 56.86 | |
| TORNILLO M4X35 | ||||
| 58 | 341704240 | 1.67 | 2.02 | |
| Anillo O | ||||
| 59 | 344098160 | 1.67 | 2.02 | |
| Soporte de Cepillo de Carbono | ||||
| 60 | 343000920 | 7.58 | 9.17 | |
| Interruptor de cable de conexión | ||||
| 61 | 344497400 | 1.79 | 2.17 | |
| CUBIERTA | ||||
| 62 | 339132750 | 57.79 | 69.93 | |
| Tornillo ,C-K6x16 T25 | ||||
| 63 | 341704230 | 1.67 | 2.02 | |
| TORNILLO M4X35 | ||||
| 64 | 341704250 | 1.67 | 2.02 | |
| Mango de dos piezas | ||||
| 66 | 343394220 | 46.99 | 56.86 | |
| Interruptor | ||||
| 69 | 343407670 | 52.36 | 63.36 | |
| JUNTA | ||||
| 71 | 330001860 | 24.26 | 29.35 | |
| RODAMIENTO DE BOLAS | ||||
| 72 | 320050650 | 12.19 | 14.75 | |
| Anker 220 V | ||||
| 73 | 316063850 | 327.60 | 396.40 | |
| Anillo de sellado | ||||
| 74 | 344098030 | 15.31 | 18.53 | |
| Anillo de bloqueo | ||||
| 75 | 342022070 | 1.67 | 2.02 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 76 | 320050670 | 18.28 | 22.12 | |
| Escudo de extremo | ||||
| 77 | 315300620 | 57.79 | 69.93 | |
| Inducido con brida, 220-240 V | ||||
| 78 | 316063860 | 281.70 | 340.86 | |
| Placa de identificación, KHE 96 | ||||
| 79 | 338121200 | 3.89 | 4.71 | |
| Tapa | ||||
| 80 | 343394260 | 15.31 | 18.53 | |
| TORNILLO M4X35 | ||||
| 81 | 141123580 | 1.67 | 2.02 | |
| Asa Anti-Vibración Completa | ||||
| 82 | 314001050 | 35.72 | 43.22 | |
| Casquillo de goma | ||||
| 83 | 344098020 | 1.67 | 2.02 | |
| Campo | ||||
| 84 | 311012610 | 89.16 | 107.88 | |
| Tornillo ,4x64 | ||||
| 85 | 341704210 | 1.67 | 2.02 | |
| Tornillo ,K5x45 T20 | ||||
| 86 | 341704220 | 1.67 | 2.02 | |
| Etiqueta Metabo | ||||
| 87 | 338121110 | 3.89 | 4.71 | |
| Anillo O | ||||
| 88 | 344098120 | 1.67 | 2.02 | |
| Unidad electrónica, 220-240 V | ||||
| 89 | 343081310 | 89.16 | 107.88 | |
| ABRAZADERA DE CABLE | ||||
| 90 | 343394210 | 1.67 | 2.02 | |
| Manga de cable | ||||
| 91 | 344098010 | 4.78 | 5.78 | |
| Cable m.Conector CEE | ||||
| 92 | 344497430 | 35.72 | 43.22 | |
| No hay información disponible, no se puede pedir | ||||
| 93 | 399999990 | |||
| ENGANCHE | ||||
| 94 | 340033740 | 155.07 | 187.63 | |
| Embrague de seguridad | ||||
| 95 | 316061110 | 195.30 | 236.31 | |
| Ensamble de rodillos de aguja | ||||
| 96 | 320050640 | 6.05 | 7.32 | |
| Carcasa del motor completa | ||||
| 97 | 316042090 | 94.99 | 114.94 | |
| Juego de arandelas de bloqueo | ||||
| 98 | 316043160 | 12.19 | 14.75 | |
| Inducido con brida, 220-240 V | ||||
| 99 | 316063860 | 281.70 | 340.86 | |
| Tubo de grasa, 45 g Urethyn | ||||
| 880 | 344131170 | 15.31 | 18.53 | |
| Tubo de grasa,Gadus S5V220 | ||||
| 885 | 344131160 | 24.26 | 29.35 | |
| No hay información disponible, no se puede pedir | ||||
| 1001 | 338504730 | |||
