Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Metabo 00766000 (KHEV8-45BL)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

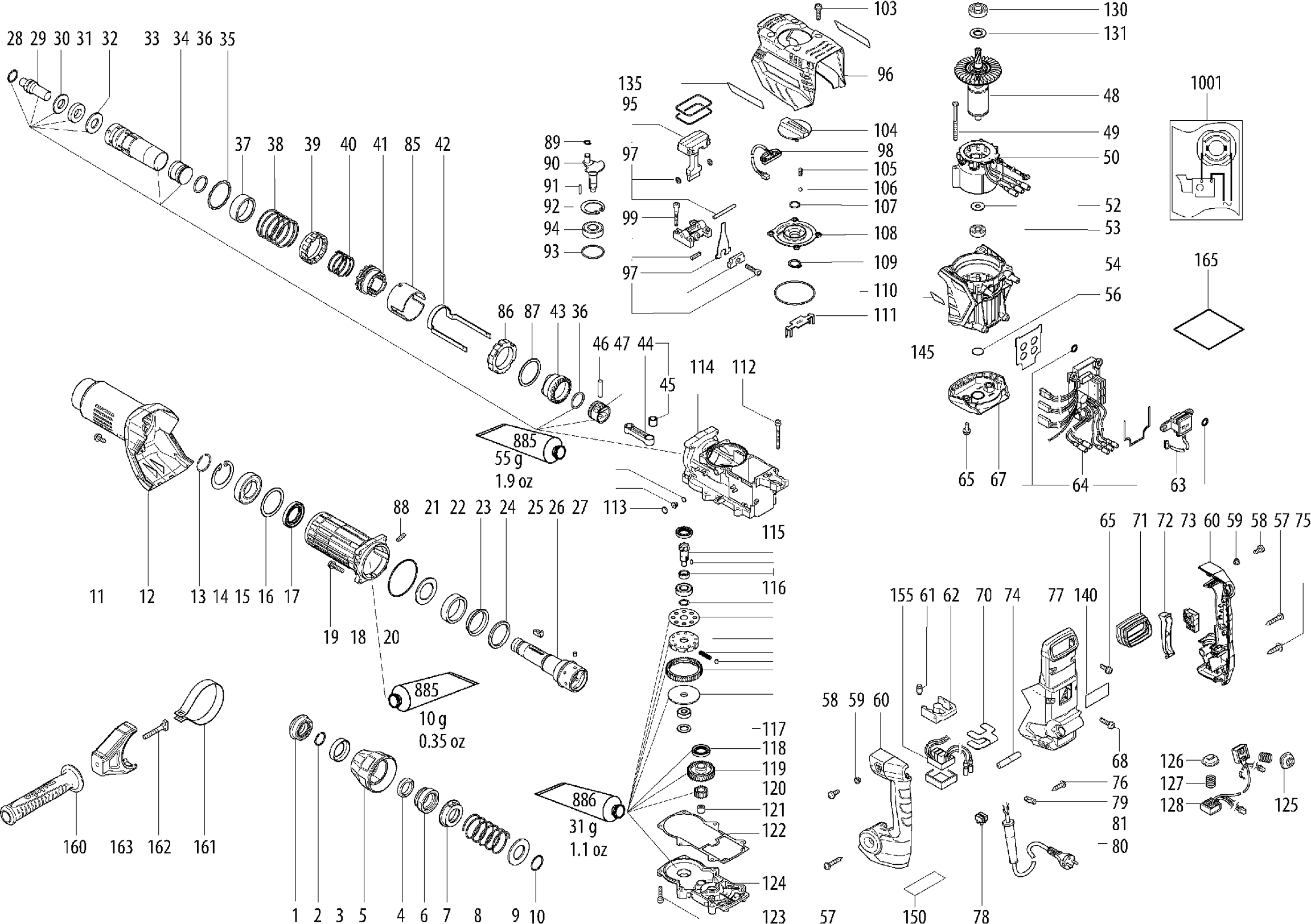

Dibujo técnico de los/las Metabo 00766000 (KHEV8-45BL)
Lista de las piezas de repuesto de Metabo 00766000 (KHEV8-45BL)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tapa de goma | ||||
| 1 | 344114200 | 3.71 | 4.49 | |
| Anillo de bloqueo | ||||
| 2 | 342024380 | 1.56 | 1.89 | |
| Arandela | ||||
| 3 | 339009480 | 5.18 | 6.27 | |
| AMORTIGUADOR | ||||
| 4 | 344114370 | 12.23 | 14.80 | |
| Manga Deslizante | ||||
| 5 | 341213270 | 3.71 | 4.49 | |
| MANGUITO EXCÉNTRICO | ||||
| 6 | 341213280 | 11.74 | 14.21 | |
| Disco de soporte | ||||
| 7 | 341723310 | 13.48 | 16.31 | |
| Resorte de compresión | ||||
| 8 | 342011030 | 3.02 | 3.65 | |
| Placa de Guía | ||||
| 9 | 339149350 | 1.68 | 2.03 | |
| Placa de Guía | ||||
| 9 | 339149060 | 1.56 | 1.89 | |
| Anillo O | ||||
| 10 | 344114290 | 1.56 | 1.89 | |
| TORNILLO M4X35 | ||||
| 11 | 341723550 | 1.56 | 1.89 | |
| Cubierta | ||||
| 12 | 343448510 | 16.25 | 19.66 | |
| Anillo de retención | ||||
| 13 | 342024450 | 7.22 | 8.74 | |
| Anillo de bloqueo | ||||
| 14 | 342024460 | 3.02 | 3.65 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 15 | 320054520 | 21.64 | 26.18 | |
| Arandela | ||||
| 16 | 339009490 | 2.28 | 2.76 | |
| Anillo de sellado del eje | ||||
| 17 | 339013240 | 4.51 | 5.46 | |
| Caja de engranajes | ||||
| 18 | 315107760 | 67.33 | 81.47 | |
| TORNILLO M4X35 | ||||
| 19 | 341570980 | 1.68 | 2.03 | |
| Anillo O | ||||
| 20 | 344114300 | 1.56 | 1.89 | |
| Disco de soporte | ||||
| 21 | 341723320 | 2.28 | 2.76 | |
| Anillo de amortiguación | ||||
| 22 | 344114390 | 7.22 | 8.74 | |
| MANGUITO ROSCADO | ||||
| 23 | 341213300 | 1.68 | 2.03 | |
| Anillo de soporte | ||||
| 24 | 341213310 | 4.51 | 5.46 | |
| Portador | ||||
| 25 | 339149080 | 16.25 | 19.66 | |
| Manga de conducción de taladro | ||||
| 26 | 341213320 | 74.13 | 89.70 | |
| Pasador cilíndrico | ||||
| 27 | 341519800 | 1.56 | 1.89 | |
| Anillo O | ||||
| 28 | 344114310 | 3.02 | 3.65 | |
| Pistón | ||||
| 29 | 341213330 | 24.23 | 29.32 | |
| Disco de soporte | ||||
| 30 | 341723330 | 3.71 | 4.49 | |
| AMORTIGUADOR | ||||
| 31 | 344114380 | 3.71 | 4.49 | |
| Disco de soporte | ||||
| 32 | 341723340 | 10.38 | 12.56 | |
| Manga de conducción de taladro | ||||
| 33 | 341213340 | 60.59 | 73.31 | |
| Golpeador | ||||
| 34 | 341213350 | 7.22 | 8.74 | |
| Arandela | ||||
| 35 | 339009500 | 1.68 | 2.03 | |
| Anillo O | ||||
| 36 | 344114320 | 5.18 | 6.27 | |
| MANGUITO EXCÉNTRICO | ||||
| 37 | 341213360 | 3.02 | 3.65 | |
| Resorte de compresión | ||||
| 38 | 342011040 | 2.28 | 2.76 | |
| Arandela | ||||
| 39 | 343449340 | 2.28 | 2.76 | |
| Resorte de compresión | ||||
| 40 | 342011050 | 2.28 | 2.76 | |
| Manga del Embriague | ||||
| 41 | 341213370 | 60.59 | 73.31 | |
| Horquilla de Control | ||||
| 42 | 341213390 | 7.22 | 8.74 | |
| Brida del cojinete compl. | ||||
| 43 | 340037560 | 21.64 | 26.18 | |
| Biela cpl. | ||||
| 44 | 316098160 | 21.64 | 26.18 | |
| RODAMIENTO DE AGUJAS | ||||
| 45 | 320054480 | 5.18 | 6.27 | |
| PASADOR | ||||
| 46 | 341571060 | 3.02 | 3.65 | |
| PISTÓN | ||||
| 47 | 343449350 | 10.38 | 12.56 | |
| Armazón | ||||
| 48 | 310012970 | 296.22 | 358.43 | |
| TORNILLO M4X35 | ||||
| 49 | 341723380 | 1.56 | 1.89 | |
| Estator completo 220-240V | ||||
| 50 | 316098210 | 87.60 | 106.00 | |
| Arandela | ||||
| 52 | 339009520 | 1.56 | 1.89 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 53 | 320054530 | 5.87 | 7.10 | |
| Carcasa del motor | ||||
| 54 | 315420290 | 94.12 | 113.89 | |
| Sello de polvo | ||||
| 56 | 344114400 | 1.56 | 1.89 | |
| TORNILLO M4X35 | ||||
| 57 | 341723060 | 1.56 | 1.89 | |
| TORNILLO M4X35 | ||||
| 58 | 341723430 | 1.56 | 1.89 | |
| Espaciadores | ||||
| 59 | 341723260 | 1.56 | 1.89 | |
| Empuñadura completa | ||||
| 60 | 343448550 | 24.23 | 29.32 | |
| Manga de goma | ||||
| 61 | 344114270 | 1.56 | 1.89 | |
| TENEDOR | ||||
| 62 | 315420340 | 5.18 | 6.27 | |
| LED | ||||
| 63 | 343087410 | 18.80 | 22.75 | |
| Unidad electrónica 220V-240V | ||||
| 64 | 343087390 | 187.73 | 227.15 | |
| TORNILLO M4X35 | ||||
| 65 | 341571030 | 1.56 | 1.89 | |
| Capó del motor | ||||
| 67 | 343449360 | 4.51 | 5.46 | |
| TORNILLO M4X35 | ||||
| 68 | 341570990 | 1.68 | 2.03 | |
| TORNILLO M4X35 | ||||
| 68 | 341723050 | 1.56 | 1.89 | |
| Placa de parada | ||||
| 70 | 341213410 | 2.28 | 2.76 | |
| Fuelles | ||||
| 71 | 344114410 | 7.22 | 8.74 | |
| Botón de interruptor rojo | ||||
| 72 | 343449270 | 3.02 | 3.65 | |
| Interruptor | ||||
| 73 | 343412140 | 18.80 | 22.75 | |
| Pasador de rodamiento | ||||
| 74 | 341519820 | 1.56 | 1.89 | |
| TORNILLO M4X35 | ||||
| 75 | 341723450 | 1.56 | 1.89 | |
| TORNILLO M4X35 | ||||
| 76 | 341723440 | 1.56 | 1.89 | |
| Cubierta | ||||
| 77 | 343448540 | 11.74 | 14.21 | |
| Bloque de Terminal | ||||
| 78 | 343087720 | 1.68 | 2.03 | |
| ABRAZADERA DE CABLE | ||||
| 79 | 343447450 | 1.56 | 1.89 | |
| Cable con enchufe CEE | ||||
| 80 | 344532040 | 32.27 | 39.05 | |
| Funda de cable | ||||
| 81 | 344114120 | 1.68 | 2.03 | |
| MANGUITO EXCÉNTRICO | ||||
| 85 | 341213380 | 2.28 | 2.76 | |
| ANILLO DE PERFIL | ||||
| 86 | 341213400 | 13.48 | 16.31 | |
| Arandela | ||||
| 87 | 339009510 | 1.68 | 2.03 | |
| Pasador cilíndrico | ||||
| 88 | 341525470 | 1.68 | 2.03 | |
| Anillo de bloqueo | ||||
| 89 | 342024470 | 1.56 | 1.89 | |
| Eje excéntrico | ||||
| 90 | 341605720 | 37.65 | 45.56 | |
| Cuña TSF 55 | ||||
| 91 | 339101130 | 1.56 | 1.89 | |
| Anillo de bloqueo | ||||
| 92 | 342024300 | 1.68 | 2.03 | |
| Anillo O | ||||
| 93 | 344114260 | 1.56 | 1.89 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 94 | 320054500 | 8.89 | 10.76 | |
| Anillo O | ||||
| 95 | 344114330 | 3.02 | 3.65 | |
| Tapa | ||||
| 96 | 343448440 | 12.23 | 14.80 | |
| Amortiguador completo. | ||||
| 97 | 316098170 | 94.12 | 113.89 | |
| SENSOR | ||||
| 98 | 343087420 | 12.23 | 14.80 | |
| TORNILLO M4X35 | ||||
| 99 | 341723390 | 1.56 | 1.89 | |
| FIELTRO | ||||
| 100 | 344071170 | 3.02 | 3.65 | |
| TORNILLO M4X35 | ||||
| 103 | 341723470 | 1.56 | 1.89 | |
| Botón giratorio ABB OHYS2AJ | ||||
| 104 | 343449280 | 5.18 | 6.27 | |
| Resorte de compresión | ||||
| 105 | 342024430 | 1.56 | 1.89 | |
| bola de acero | ||||
| 106 | 341166880 | 1.56 | 1.89 | |
| Anillo O | ||||
| 107 | 344113940 | 7.22 | 8.74 | |
| Cubierta del botón giratorio | ||||
| 108 | 315203280 | 7.22 | 8.74 | |
| Anillo de bloqueo | ||||
| 109 | 141180130 | 1.56 | 1.89 | |
| Anillo O | ||||
| 110 | 344114340 | 2.28 | 2.76 | |
| Elemento de conmutación | ||||
| 111 | 339149390 | 2.28 | 2.76 | |
| TORNILLO M4X35 | ||||
| 112 | 341571000 | 1.68 | 2.03 | |
| Válvula completa | ||||
| 113 | 316098180 | 3.02 | 3.65 | |
| Caja de engranajes trasera | ||||
| 114 | 315107770 | 107.70 | 130.32 | |
| Anillo de sellado del eje | ||||
| 115 | 339013110 | 5.87 | 7.10 | |
| Embrague de seguridad | ||||
| 116 | 316098190 | 107.70 | 130.32 | |
| Arandela | ||||
| 117 | 341723300 | 1.56 | 1.89 | |
| Anillo de sellado del eje | ||||
| 118 | 339013250 | 1.68 | 2.03 | |
| ENGANCHE | ||||
| 119 | 340023140 | 13.48 | 16.31 | |
| ENGANCHE | ||||
| 120 | 340037600 | 7.22 | 8.74 | |
| RODAMIENTO DE AGUJAS | ||||
| 121 | 320054510 | 7.22 | 8.74 | |
| Junta | ||||
| 122 | 344114420 | 1.68 | 2.03 | |
| TORNILLO M4X35 | ||||
| 123 | 341723400 | 1.56 | 1.89 | |
| Cubierta del cojinete del engranaje | ||||
| 124 | 315420380 | 60.59 | 73.31 | |
| Botón de bloqueo | ||||
| 125 | 343448570 | 2.28 | 2.76 | |
| Botón AGC 18 | ||||
| 126 | 343448580 | 2.28 | 2.76 | |
| Resorte de compresión | ||||
| 127 | 342024420 | 2.28 | 2.76 | |
| Interruptor de botón | ||||
| 128 | 343412150 | 32.27 | 39.05 | |
| Interruptor de botón | ||||
| 128 | 343412190 | 26.95 | 32.61 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 130 | 320054540 | 7.22 | 8.74 | |
| Disco de centrifugadora | ||||
| 131 | 339009530 | 1.56 | 1.89 | |
| Placa de tipo HK 85 EB 230V | ||||
| 135 | 338130700 | 1.68 | 2.03 | |
| Placa de tipo HK 85 EB 230V | ||||
| 140 | 338071461 | 1.68 | 2.03 | |
| Placa de identificación | ||||
| 145 | 338130760 | 1.68 | 2.03 | |
| No hay información disponible, no se puede pedir | ||||
| 150 | 399999990 | |||
| Condensador de interferencia 220V-240V | ||||
| 155 | 343255220 | 18.80 | 22.75 | |
| Asa Extra | ||||
| 160 | 314001530 | 16.25 | 19.66 | |
| Banda de sujeción | ||||
| 161 | 339138230 | 8.89 | 10.76 | |
| Placa de tensión | ||||
| 162 | 341519810 | 8.89 | 10.76 | |
| Pieza de Sujeción | ||||
| 163 | 343450160 | 7.22 | 8.74 | |
| Paño de limpieza | ||||
| 165 | 341167130 | 11.74 | 14.21 | |
| No hay información disponible, no se puede pedir | ||||
| 880 | 631800000 | |||
| Grasa especial 500g | ||||
| 885 | 344131350 | 60.59 | 73.31 | |
| GRASA | ||||
| 886 | 344131360 | 13.48 | 16.31 | |
| No hay información disponible, no se puede pedir | ||||
| 1001 | 338510310 | |||
