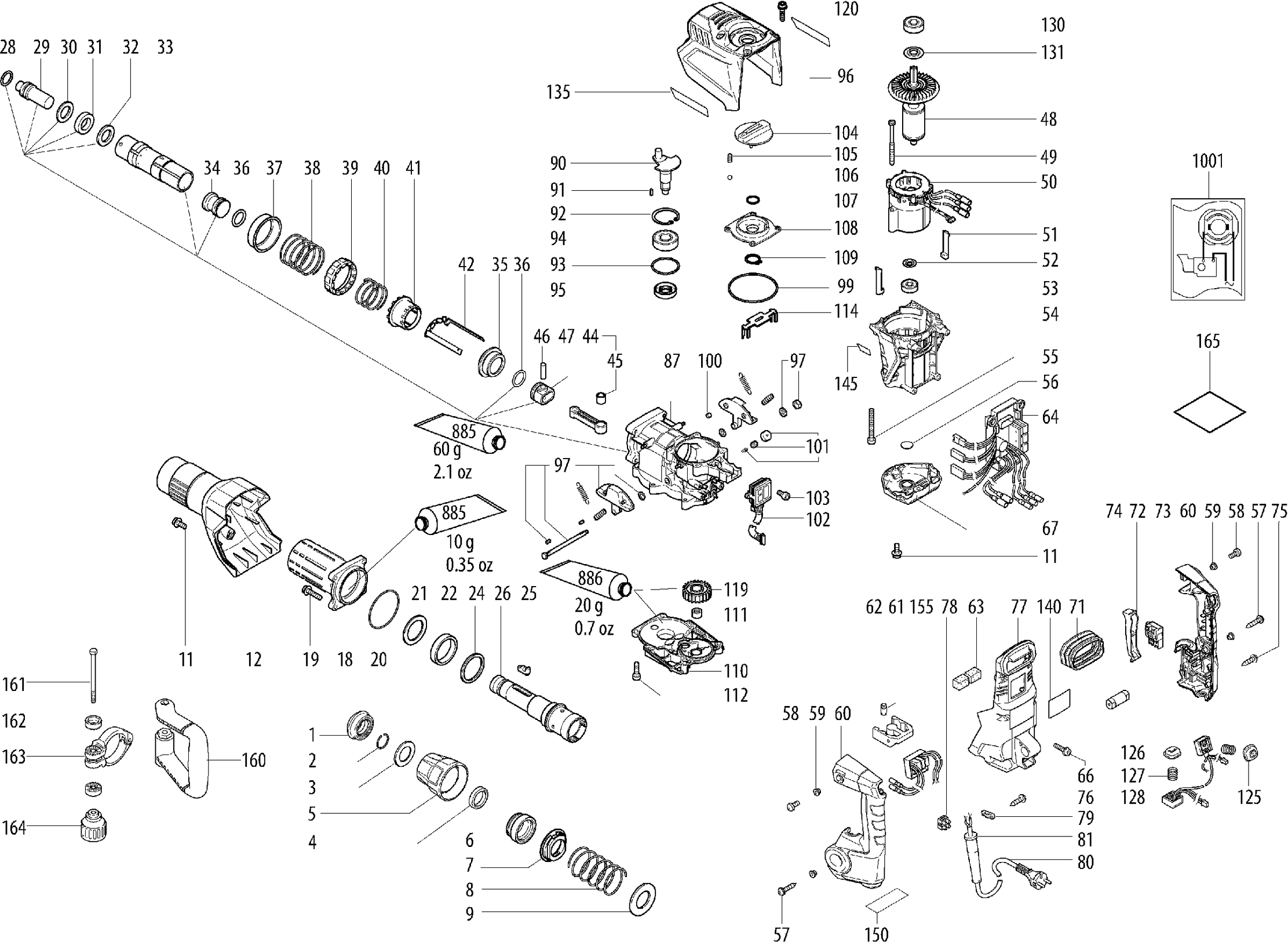

Dibujo técnico de los/las Metabo 00769000 (MHEV5BL)
Lista de las piezas de repuesto de Metabo 00769000 (MHEV5BL)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tapa de goma | ||||
| 1 | 344114200 | 3.71 | 4.49 | |
| Anillo de bloqueo | ||||
| 2 | 342024380 | 1.56 | 1.89 | |
| Arandela | ||||
| 3 | 339009480 | 5.18 | 6.27 | |
| Arandela | ||||
| 3 | 339008620 | 4.51 | 5.46 | |
| AMORTIGUADOR | ||||
| 4 | 344114210 | 1.68 | 2.03 | |
| Manga Deslizante | ||||
| 5 | 341213160 | 3.02 | 3.65 | |
| Arandela | ||||
| 6 | 339149340 | 11.74 | 14.21 | |
| Arandela | ||||
| 6 | 339149050 | 5.87 | 7.10 | |
| Disco de soporte | ||||
| 7 | 341723200 | 12.23 | 14.80 | |
| Resorte de compresión | ||||
| 8 | 342024390 | 2.28 | 2.76 | |
| Placa de Guía | ||||
| 9 | 339149350 | 1.68 | 2.03 | |
| Placa de Guía | ||||
| 9 | 339149060 | 1.56 | 1.89 | |
| TORNILLO M4X35 | ||||
| 11 | 341571030 | 1.56 | 1.89 | |
| Cubierta | ||||
| 12 | 343448410 | 11.74 | 14.21 | |
| Alojamiento de la caja de cambios delantera | ||||
| 18 | 315107710 | 43.15 | 52.21 | |
| TORNILLO M4X35 | ||||
| 19 | 341570980 | 1.68 | 2.03 | |
| Anillo O | ||||
| 20 | 344114220 | 1.68 | 2.03 | |
| Disco de soporte | ||||
| 21 | 341723210 | 5.87 | 7.10 | |
| Anillo de amortiguación | ||||
| 22 | 344114230 | 2.28 | 2.76 | |
| Anillo de soporte | ||||
| 24 | 341213170 | 7.22 | 8.74 | |
| Portador | ||||
| 25 | 339149080 | 16.25 | 19.66 | |
| Manga de conducción de taladro | ||||
| 26 | 341723230 | 74.13 | 89.70 | |
| Anillo O | ||||
| 28 | 344113880 | 3.71 | 4.49 | |
| Pistón | ||||
| 29 | 341213190 | 13.48 | 16.31 | |
| Disco de soporte | ||||
| 30 | 341723220 | 5.87 | 7.10 | |
| AMORTIGUADOR | ||||
| 31 | 344114240 | 3.02 | 3.65 | |
| Disco de soporte | ||||
| 32 | 341020410 | 4.51 | 5.46 | |
| Manga de conducción de taladro | ||||
| 33 | 341723240 | 37.65 | 45.56 | |
| Golpeador | ||||
| 34 | 341213200 | 11.74 | 14.21 | |
| Manga de cojinete | ||||
| 35 | 341006640 | 18.80 | 22.75 | |
| Anillo O | ||||
| 36 | 344113900 | 3.71 | 4.49 | |
| MANGUITO EXCÉNTRICO | ||||
| 37 | 341213220 | 3.71 | 4.49 | |
| Resorte de compresión | ||||
| 38 | 342024400 | 2.28 | 2.76 | |
| Arandela | ||||
| 39 | 343447420 | 2.28 | 2.76 | |
| Resorte de compresión | ||||
| 40 | 342024410 | 2.28 | 2.76 | |
| Manga del Embriague | ||||
| 41 | 341213210 | 32.27 | 39.05 | |
| Horquilla de Control | ||||
| 42 | 341213230 | 5.87 | 7.10 | |
| Biela cpl. | ||||
| 44 | 316098040 | 21.64 | 26.18 | |
| RODAMIENTO DE AGUJAS | ||||
| 45 | 320054480 | 5.18 | 6.27 | |
| PASADOR | ||||
| 46 | 341525460 | 1.68 | 2.03 | |
| PISTÓN | ||||
| 47 | 343447430 | 5.18 | 6.27 | |
| Armazón | ||||
| 48 | 310012950 | 228.10 | 276.00 | |
| Tornillo hexagonal | ||||
| 49 | 341723040 | 1.56 | 1.89 | |
| Estator completo 220-240V | ||||
| 50 | 316098060 | 80.81 | 97.78 | |
| Anillo espaciador | ||||
| 51 | 341020240 | 1.56 | 1.89 | |
| Ya no disponible, sin reemplazo | ||||
| 52 | 341723020 | |||
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 53 | 320054490 | 7.22 | 8.74 | |
| Carcasa del motor | ||||
| 54 | 315420270 | 80.81 | 97.78 | |
| TORNILLO M4X35 | ||||
| 55 | 341571000 | 1.68 | 2.03 | |
| Sello de polvo | ||||
| 56 | 344114250 | 1.56 | 1.89 | |
| TORNILLO M4X35 | ||||
| 57 | 341723420 | 1.56 | 1.89 | |
| TORNILLO M4X35 | ||||
| 58 | 341723430 | 1.56 | 1.89 | |
| Espaciadores | ||||
| 59 | 341723260 | 1.56 | 1.89 | |
| Set de escamas de mango | ||||
| 60 | 343448490 | 24.23 | 29.32 | |
| Manga de goma | ||||
| 61 | 344114270 | 1.56 | 1.89 | |
| TENEDOR | ||||
| 62 | 315420340 | 5.18 | 6.27 | |
| Cojín de espuma | ||||
| 63 | 344114280 | 1.56 | 1.89 | |
| Unidad electrónica 220V-240V | ||||
| 64 | 343087490 | 187.73 | 227.15 | |
| TORNILLO M4X35 | ||||
| 66 | 341570990 | 1.68 | 2.03 | |
| TORNILLO M4X35 | ||||
| 66 | 341723050 | 1.56 | 1.89 | |
| Capó del motor | ||||
| 67 | 343449260 | 5.18 | 6.27 | |
| Fuelles | ||||
| 71 | 344102230 | 7.22 | 8.74 | |
| Botón de interruptor rojo | ||||
| 72 | 343449270 | 3.02 | 3.65 | |
| Interruptor | ||||
| 73 | 343412140 | 18.80 | 22.75 | |
| Pasador de rodamiento | ||||
| 74 | 341519770 | 1.56 | 1.89 | |
| TORNILLO M4X35 | ||||
| 75 | 341723450 | 1.56 | 1.89 | |
| TORNILLO M4X35 | ||||
| 76 | 341723440 | 1.56 | 1.89 | |
| Cubierta | ||||
| 77 | 343448480 | 11.74 | 14.21 | |
| Bloque de Terminal | ||||
| 78 | 343087720 | 1.68 | 2.03 | |
| ABRAZADERA DE CABLE | ||||
| 79 | 343447450 | 1.56 | 1.89 | |
| Cable con enchufe CEE | ||||
| 80 | 344532040 | 32.27 | 39.05 | |
| Funda de cable | ||||
| 81 | 344114120 | 1.68 | 2.03 | |
| Caja de engranajes trasera | ||||
| 87 | 315105950 | 67.33 | 81.47 | |
| Caja de engranajes trasera | ||||
| 87 | 315107720 | 60.59 | 73.31 | |
| Eje excéntrico | ||||
| 90 | 341605690 | 32.27 | 39.05 | |
| Cuña TSF 55 | ||||
| 91 | 339101150 | 1.56 | 1.89 | |
| Anillo de bloqueo | ||||
| 92 | 342024300 | 1.68 | 2.03 | |
| Anillo O | ||||
| 93 | 344114260 | 1.56 | 1.89 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 94 | 320054500 | 8.89 | 10.76 | |
| Anillo de sellado del eje | ||||
| 95 | 339013100 | 3.71 | 4.49 | |
| Anillo de sellado del eje | ||||
| 95 | 339013230 | 3.02 | 3.65 | |
| Tapa | ||||
| 96 | 343448430 | 11.74 | 14.21 | |
| Amortiguador completo. | ||||
| 97 | 316098080 | 74.13 | 89.70 | |
| Anillo O | ||||
| 99 | 344114010 | 1.56 | 1.89 | |
| FIELTRO | ||||
| 100 | 344071160 | 1.56 | 1.89 | |
| Válvula completa | ||||
| 101 | 316098090 | 11.74 | 14.21 | |
| Indicador LED | ||||
| 102 | 343087330 | 16.25 | 19.66 | |
| TORNILLO M4X35 | ||||
| 103 | 341723480 | 1.56 | 1.89 | |
| Botón giratorio ABB OHYS2AJ | ||||
| 104 | 343449450 | 3.02 | 3.65 | |
| Resorte de compresión | ||||
| 105 | 342024430 | 1.56 | 1.89 | |
| bola de acero | ||||
| 106 | 341166880 | 1.56 | 1.89 | |
| Anillo O | ||||
| 107 | 344113940 | 7.22 | 8.74 | |
| Cubierta del botón giratorio | ||||
| 108 | 343450170 | 26.95 | 32.61 | |
| Anillo de bloqueo | ||||
| 109 | 141180130 | 1.56 | 1.89 | |
| Cubierta del cojinete del engranaje | ||||
| 110 | 315420280 | 48.48 | 58.66 | |
| RODAMIENTO DE AGUJAS | ||||
| 111 | 320054510 | 7.22 | 8.74 | |
| TORNILLO M4X35 | ||||
| 112 | 341571010 | 1.56 | 1.89 | |
| Elemento de conmutación | ||||
| 114 | 339149370 | 2.28 | 2.76 | |
| ENGANCHE | ||||
| 119 | 341072170 | 16.25 | 19.66 | |
| TORNILLO M4X35 | ||||
| 120 | 341723470 | 1.56 | 1.89 | |
| Botón de bloqueo | ||||
| 125 | 343448570 | 2.28 | 2.76 | |
| Botón AGC 18 | ||||
| 126 | 343448580 | 2.28 | 2.76 | |
| Resorte de compresión | ||||
| 127 | 342024420 | 2.28 | 2.76 | |
| Interruptor de botón | ||||
| 128 | 343412150 | 32.27 | 39.05 | |
| RODAMIENTO DE BOLAS | ||||
| 130 | 320054410 | 10.38 | 12.56 | |
| Disco de centrifugadora | ||||
| 131 | 341213240 | 1.56 | 1.89 | |
| Placa de tipo 00769XXX MHEV 5 BL | ||||
| 135 | 338130720 | 1.68 | 2.03 | |
| Placa de tipo HK 85 EB 230V | ||||
| 140 | 338071541 | 1.68 | 2.03 | |
| Placa de identificación | ||||
| 145 | 338130750 | 1.68 | 2.03 | |
| No hay información disponible, no se puede pedir | ||||
| 150 | 399999990 | |||
| Placa de identificación | ||||
| 151 | 338138340 | 1.68 | 2.03 | |
| Condensador de interferencias 220V-240V | ||||
| 155 | 343255200 | 16.25 | 19.66 | |
| Soporte de mango | ||||
| 160 | 343449440 | 12.23 | 14.80 | |
| TORNILLO M4X35 | ||||
| 161 | 341723460 | 5.18 | 6.27 | |
| Leva | ||||
| 162 | 341072200 | 1.56 | 1.89 | |
| Pieza de Sujeción | ||||
| 163 | 341072210 | 21.64 | 26.18 | |
| Tuerca | ||||
| 164 | 341109150 | 4.51 | 5.46 | |
| Paño de limpieza | ||||
| 165 | 341167130 | 11.74 | 14.21 | |
| No hay información disponible, no se puede pedir | ||||
| 166 | 631800000 | |||
| Grasa especial 500g | ||||
| 885 | 344131350 | 60.59 | 73.31 | |
| GRASA | ||||
| 886 | 344131360 | 13.48 | 16.31 | |
| No hay información disponible, no se puede pedir | ||||
| 1001 | 338510520 | |||
